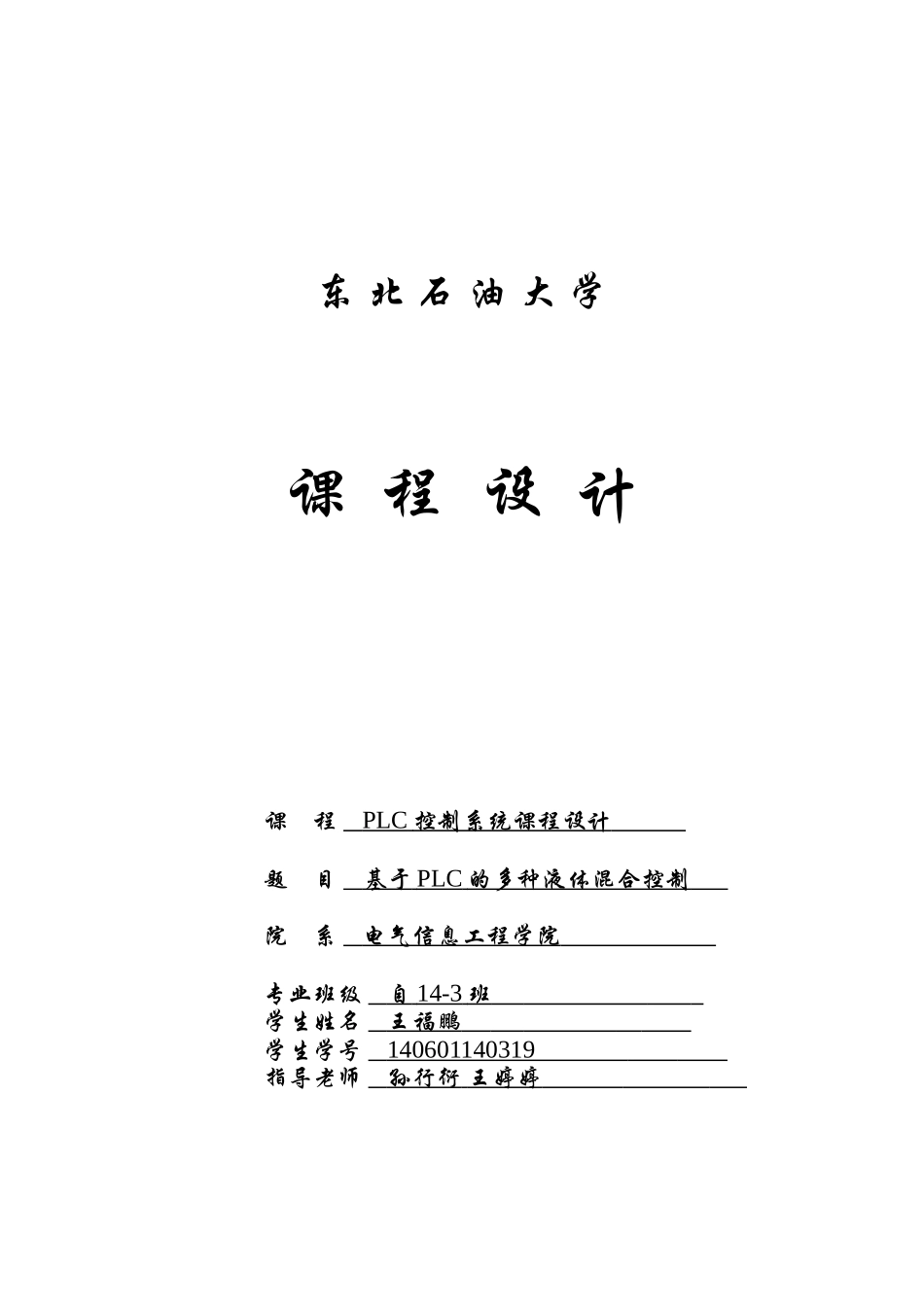

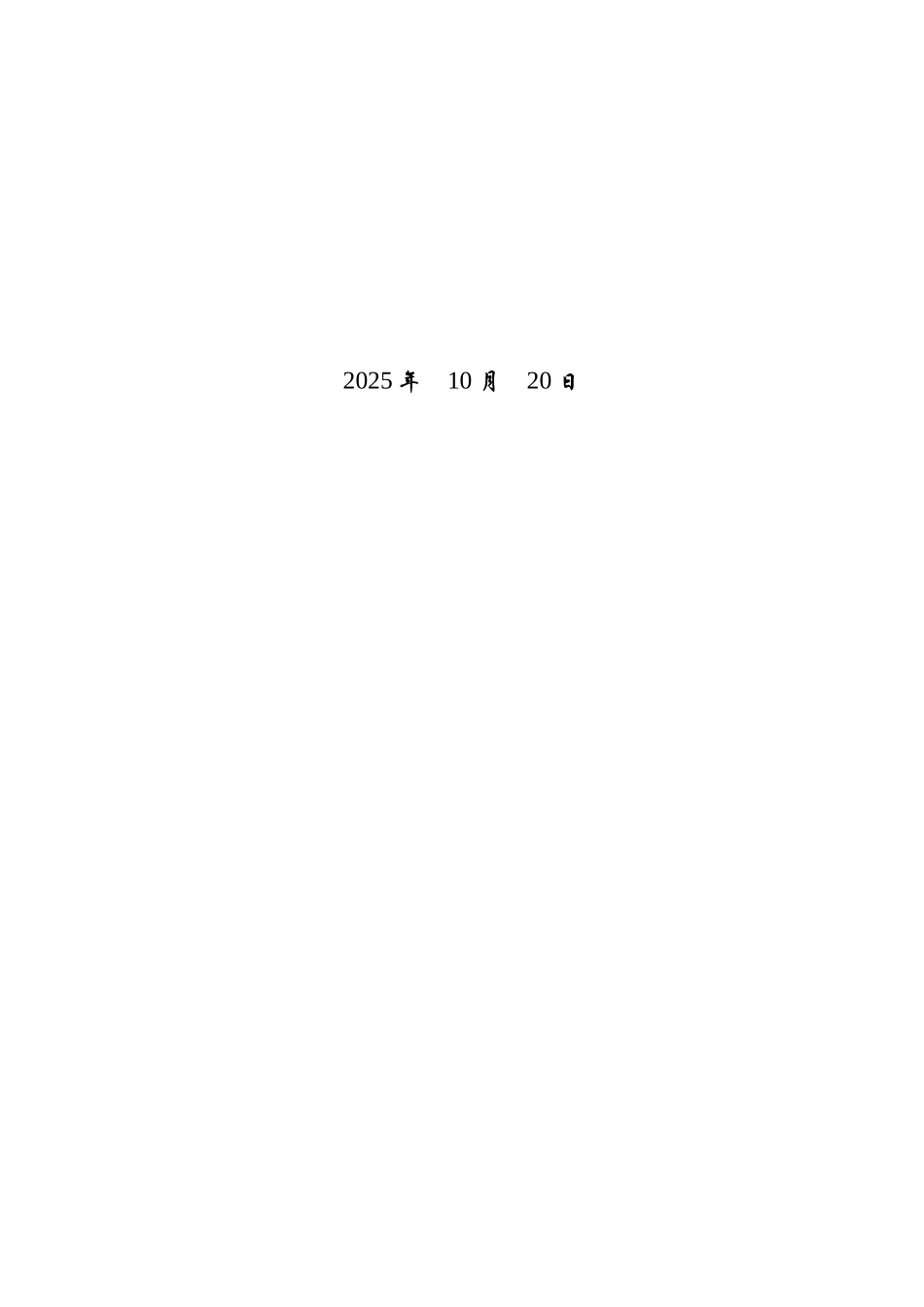

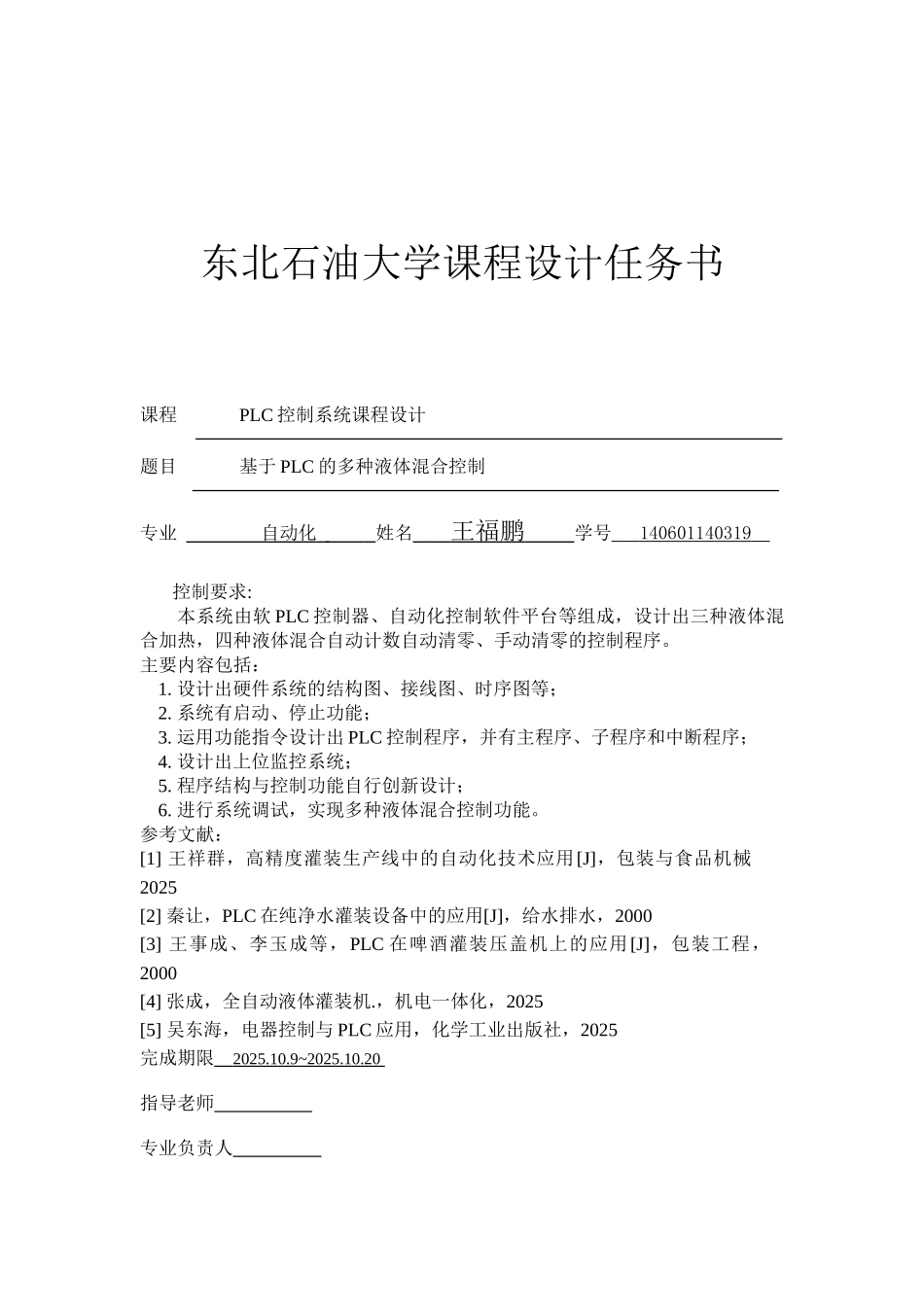

东 北 石 油 大 学课 程 设 计 课 程 PLC 控制系统课程设计 题 目 基于 PLC 的多种液体混合控制 院 系 电气信息工程学院 专业班级 自 14-3 班 学生姓名 王福鹏 学生学号 140601140319 指导老师 孙行衍 王婷婷 2025 年 10 月 20 日东北石油大学课程设计任务书课程 PLC 控制系统课程设计题目 基于 PLC 的多种液体混合控制专业 自动化 姓名 王福鹏 学号 140601140319 控制要求:本系统由软 PLC 控制器、自动化控制软件平台等组成，设计出三种液体混合加热，四种液体混合自动计数自动清零、手动清零的控制程序。 主要内容包括：1. 设计出硬件系统的结构图、接线图、时序图等；2. 系统有启动、停止功能；3. 运用功能指令设计出 PLC 控制程序，并有主程序、子程序和中断程序；4. 设计出上位监控系统；5. 程序结构与控制功能自行创新设计；6. 进行系统调试，实现多种液体混合控制功能。参考文献：[1] 王祥群，高精度灌装生产线中的自动化技术应用[J]，包装与食品机械2025[2] 秦让，PLC 在纯净水灌装设备中的应用[J]，给水排水，2000[3] 王事成、李玉成等，PLC 在啤酒灌装压盖机上的应用[J]，包装工程，2000[4] 张成，全自动液体灌装机.，机电一体化，2025[5] 吴东海，电器控制与 PLC 应用，化学工业出版社，2025完成期限 2025.1 0 . 9 ~2025.1 0.20 指导老师 专业负责人 2025 年 9 月 29 日目 录第1 章 多种液体混合灌装机控制系统设计21.1 方案设计...................................................................................21.2 方案的介绍............................................................................2第2 章 硬件电路设计................................................................42.1 总体结构...................................................................................42.2 液位传感器的选择.....................................................52.3 搅拌电机的选择............................................................52.4 接触器的选择....................................................................62.5 热继电器的选择............................................................62.6 电磁阀的选择................................................................
