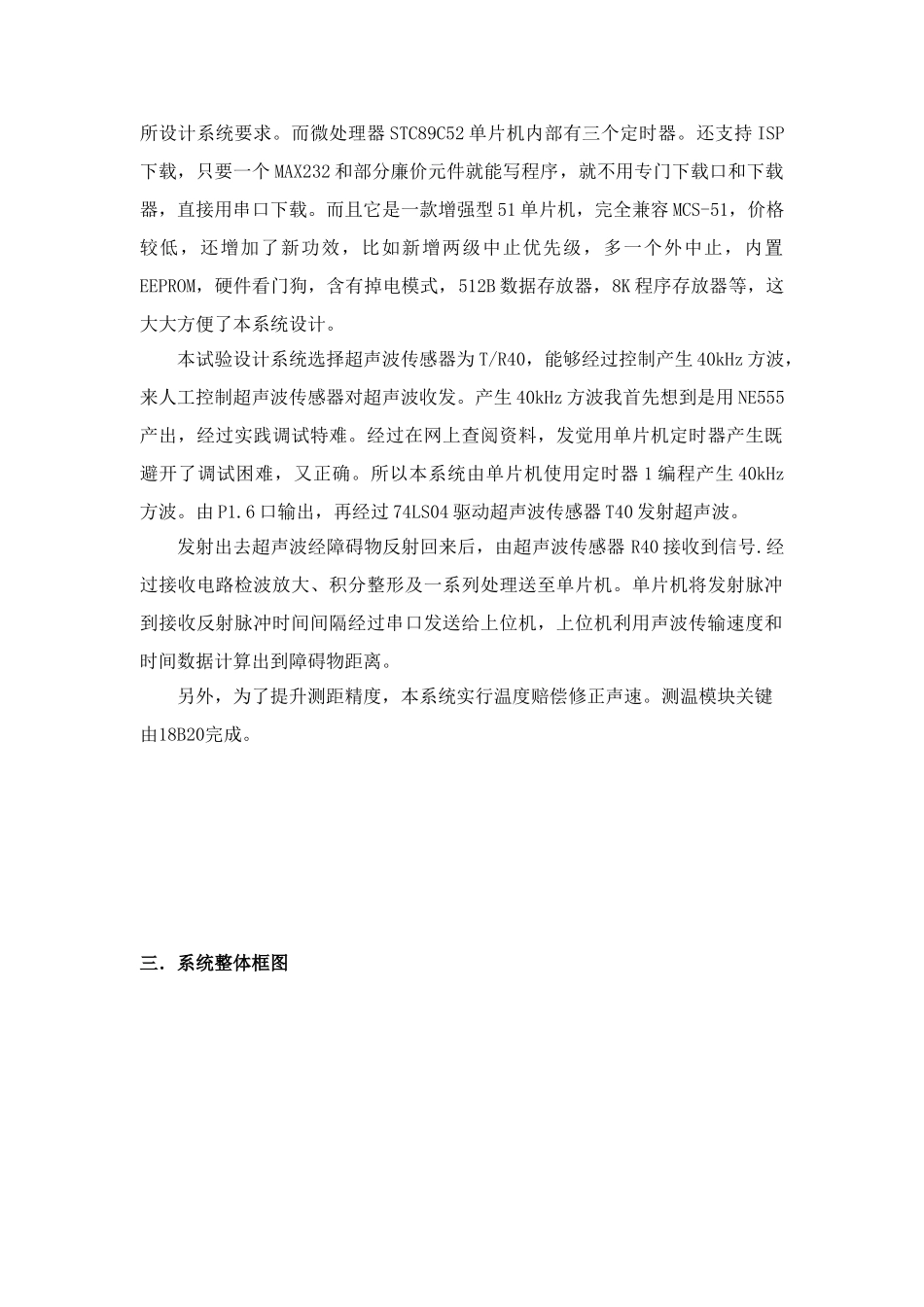

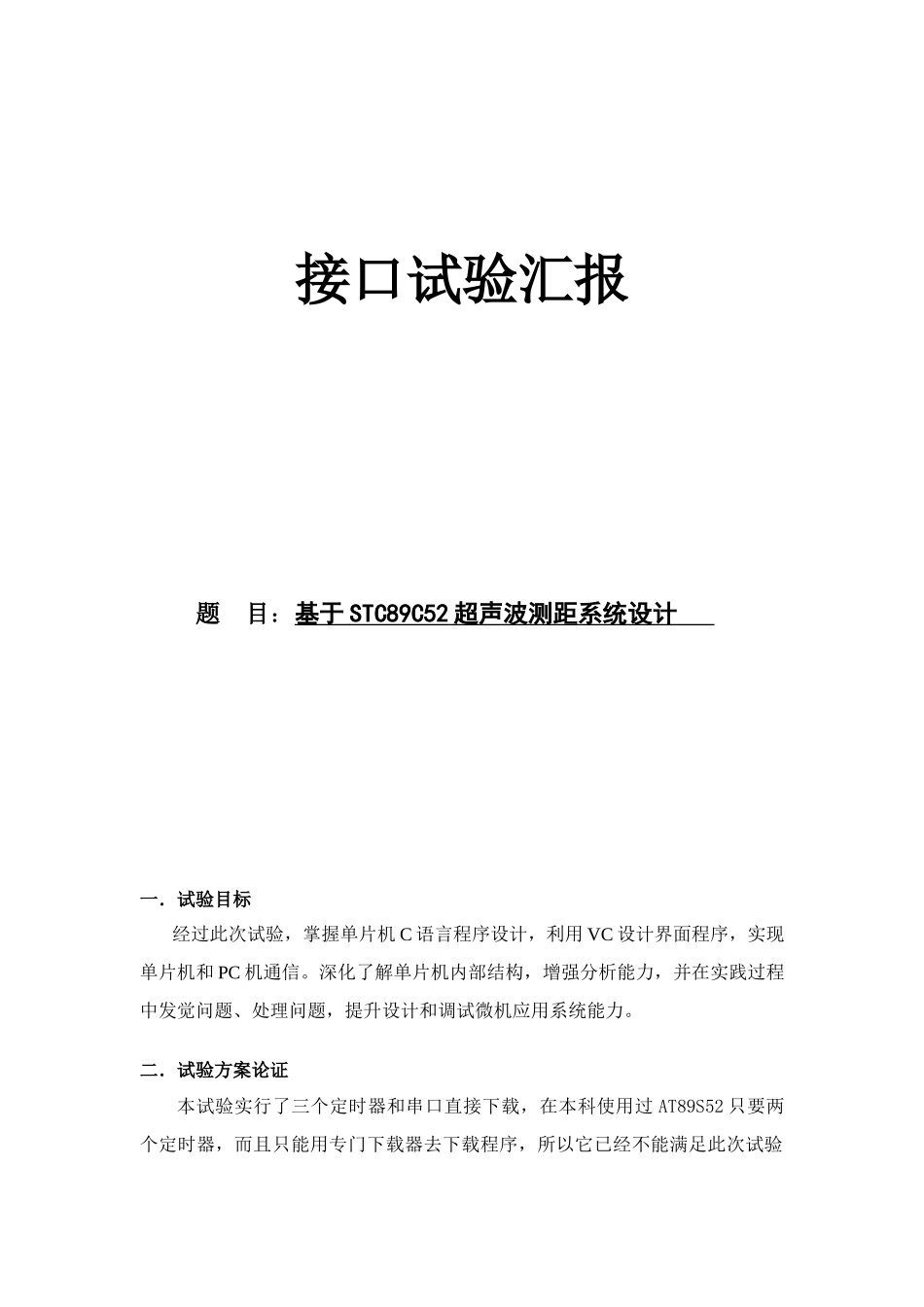

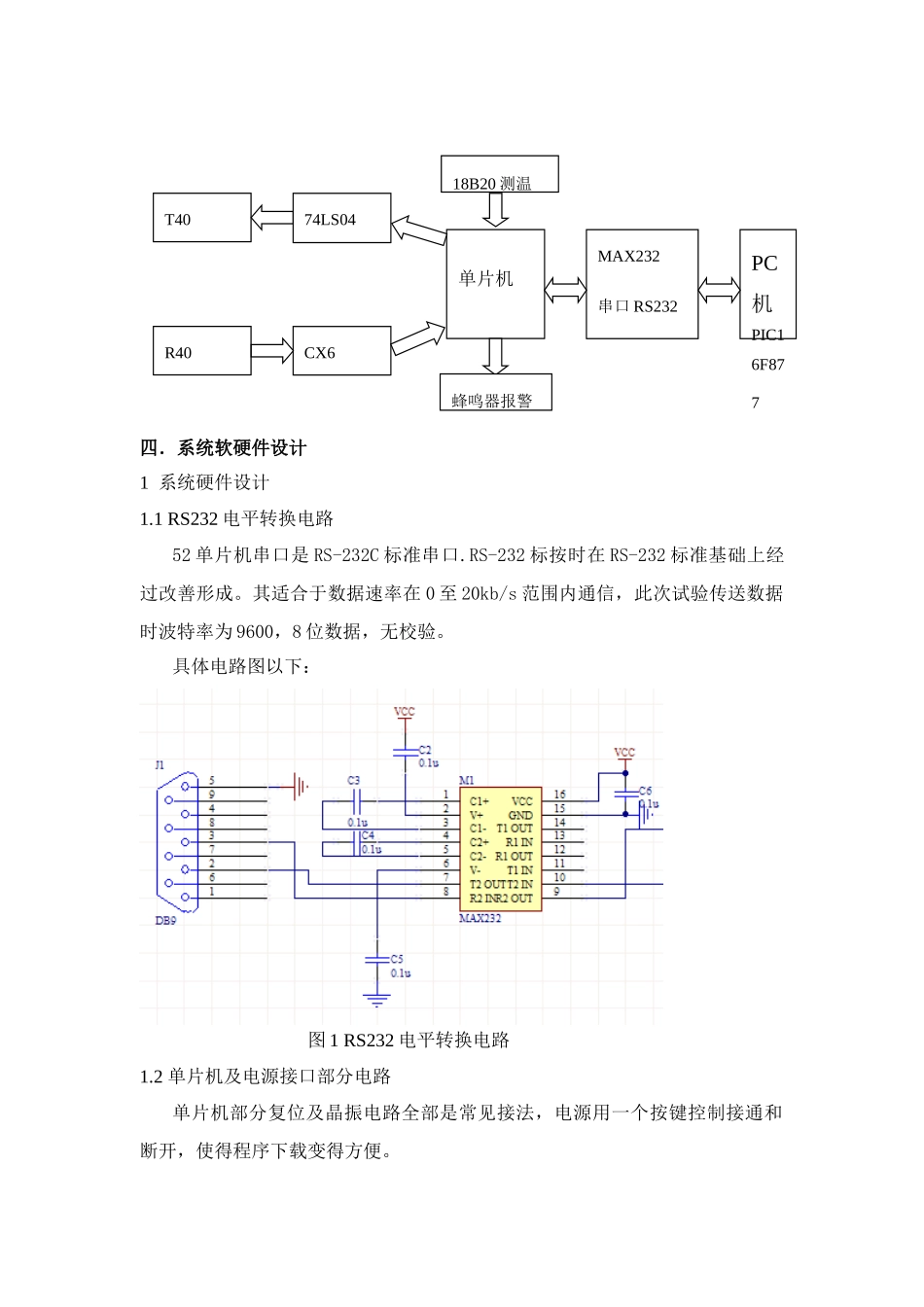

接口试验汇报题 目:基于 STC89C52 超声波测距系统设计 一.试验目标经过此次试验,掌握单片机 C 语言程序设计,利用 VC 设计界面程序,实现单片机和 PC 机通信。深化了解单片机内部结构,增强分析能力,并在实践过程中发觉问题、处理问题,提升设计和调试微机应用系统能力。二.试验方案论证 本试验实行了三个定时器和串口直接下载,在本科使用过 AT89S52 只要两个定时器,而且只能用专门下载器去下载程序,所以它已经不能满足此次试验所设计系统要求。而微处理器 STC89C52 单片机内部有三个定时器。还支持 ISP下载,只要一个 MAX232 和部分廉价元件就能写程序,就不用专门下载口和下载器,直接用串口下载。而且它是一款增强型 51 单片机,完全兼容 MCS-51,价格较低,还增加了新功效,比如新增两级中止优先级,多一个外中止,内置EEPROM,硬件看门狗,含有掉电模式,512B 数据存放器,8K 程序存放器等,这大大方便了本系统设计。本试验设计系统选择超声波传感器为 T/R40,能够经过控制产生 40kHz 方波,来人工控制超声波传感器对超声波收发。产生 40kHz 方波我首先想到是用 NE555产出,经过实践调试特难。经过在网上查阅资料,发觉用单片机定时器产生既避开了调试困难,又正确。所以本系统由单片机使用定时器 1 编程产生 40kHz方波。由 P1.6 口输出,再经过 74LS04 驱动超声波传感器 T40 发射超声波。发射出去超声波经障碍物反射回来后,由超声波传感器 R40 接收到信号.经过接收电路检波放大、积分整形及一系列处理送至单片机。单片机将发射脉冲到接收反射脉冲时间间隔经过串口发送给上位机,上位机利用声波传输速度和时间数据计算出到障碍物距离。另外,为了提升测距精度,本系统实行温度赔偿修正声速。测温模块关键由18B20完成。三.系统整体框图四.系统软硬件设计1 系统硬件设计1.1 RS232 电平转换电路52 单片机串口是 RS-232C 标准串口.RS-232 标按时在 RS-232 标准基础上经过改善形成。其适合于数据速率在 0 至 20kb/s 范围内通信,此次试验传送数据时波特率为 9600,8 位数据,无校验。具体电路图以下:图 1 RS232 电平转换电路1.2 单片机及电源接口部分电路单片机部分复位及晶振电路全部是常见接法,电源用一个按键控制接通和断开,使得程序下载变得方便。T40单片机MAX232串口 RS232PC机PIC16F877 74LS04R40CX618B20 测温蜂鸣器报警具体电路以下:图 2 单片机部分电路...
