基于单片机的交通灯控制新版专业系统设计

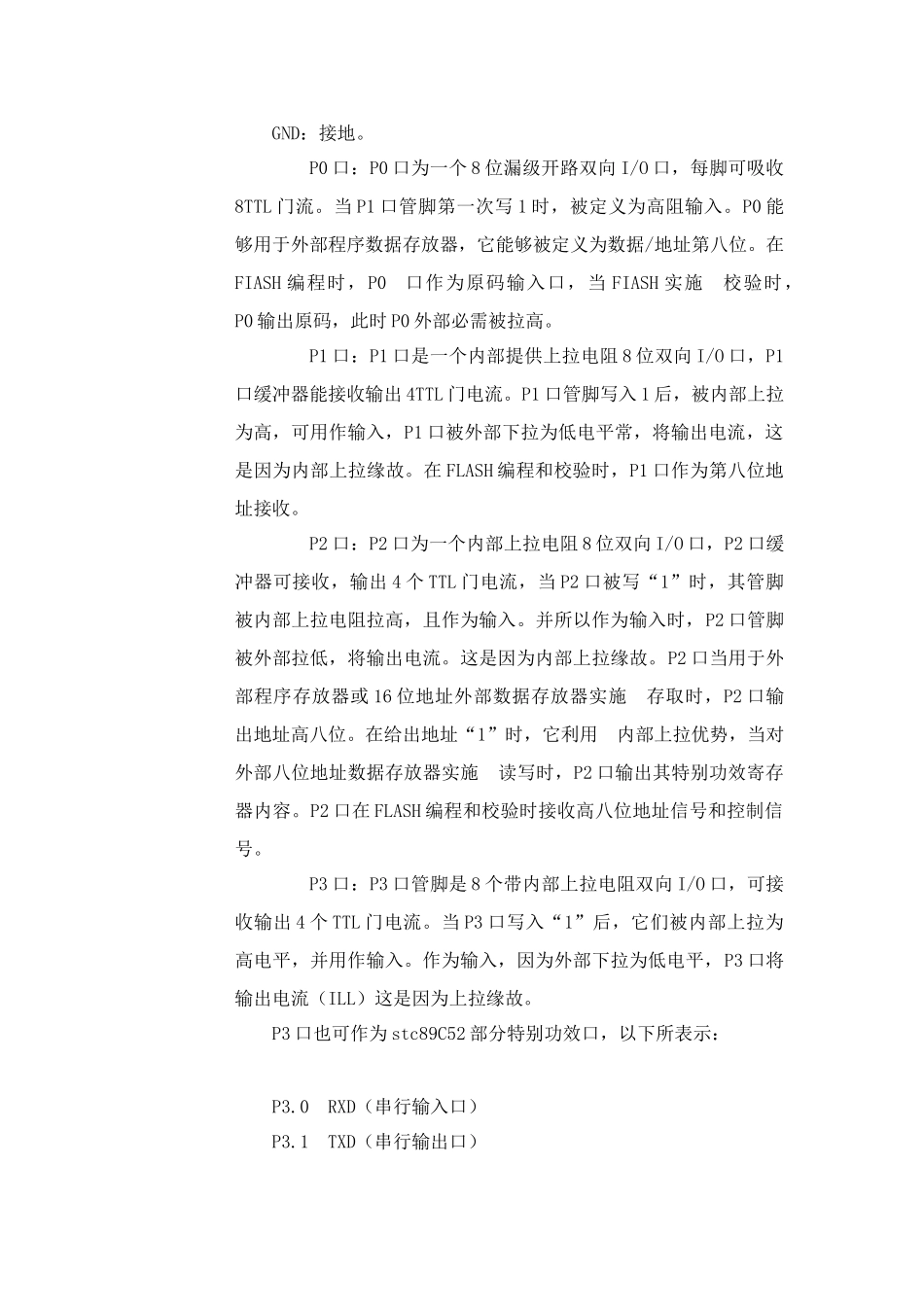

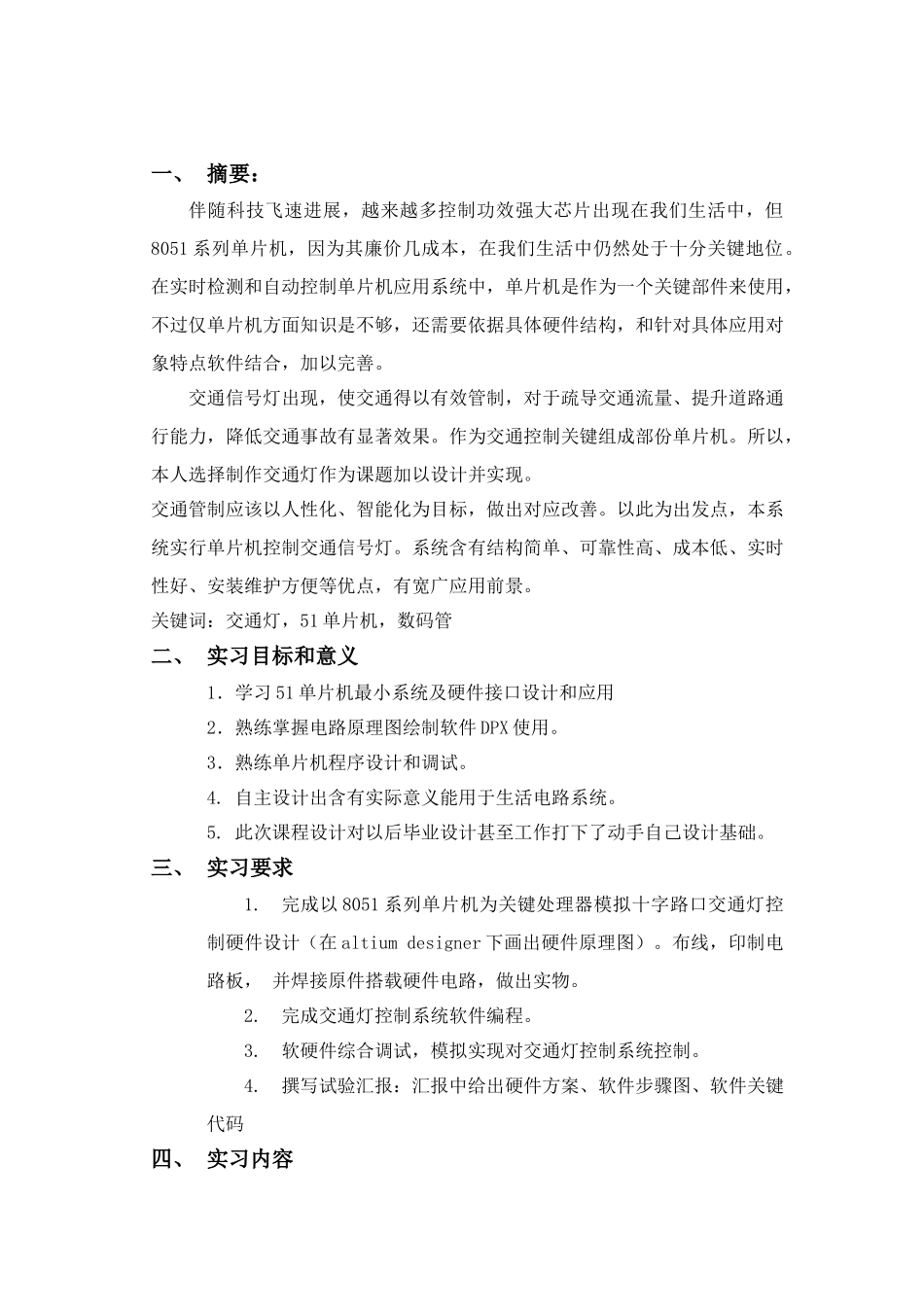

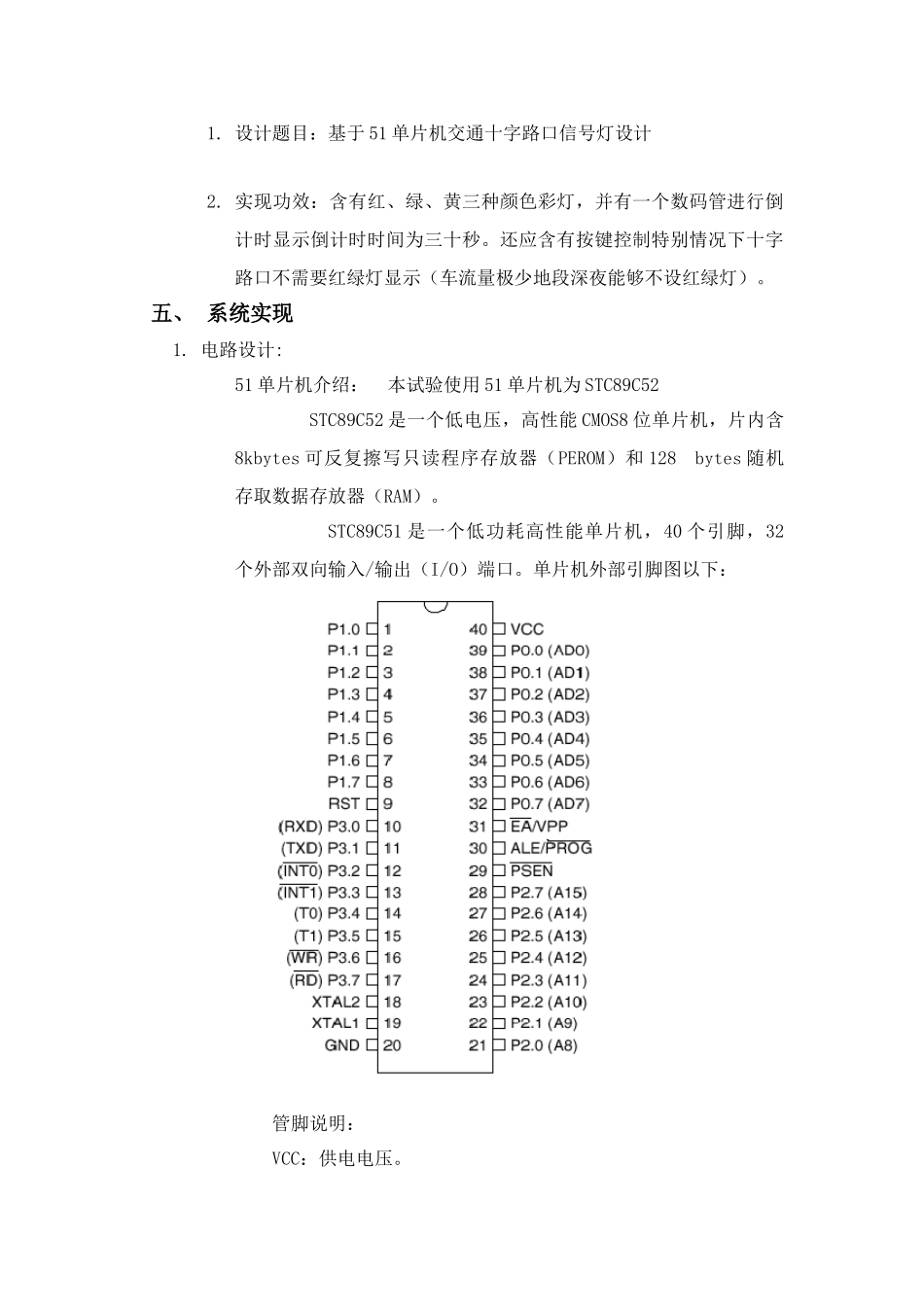

一、 摘要：伴随科技飞速进展，越来越多控制功效强大芯片出现在我们生活中，但8051 系列单片机，因为其廉价几成本，在我们生活中仍然处于十分关键地位。在实时检测和自动控制单片机应用系统中，单片机是作为一个关键部件来使用，不过仅单片机方面知识是不够，还需要依据具体硬件结构，和针对具体应用对象特点软件结合，加以完善。 交通信号灯出现，使交通得以有效管制，对于疏导交通流量、提升道路通行能力，降低交通事故有显著效果。作为交通控制关键组成部份单片机。所以，本人选择制作交通灯作为课题加以设计并实现。 交通管制应该以人性化、智能化为目标，做出对应改善。以此为出发点，本系统实行单片机控制交通信号灯。系统含有结构简单、可靠性高、成本低、实时性好、安装维护方便等优点，有宽广应用前景。关键词：交通灯，51 单片机，数码管二、 实习目标和意义1．学习 51 单片机最小系统及硬件接口设计和应用 2．熟练掌握电路原理图绘制软件 DPX 使用。 3．熟练单片机程序设计和调试。4. 自主设计出含有实际意义能用于生活电路系统。5. 此次课程设计对以后毕业设计甚至工作打下了动手自己设计基础。三、 实习要求1. 完成以 8051 系列单片机为关键处理器模拟十字路口交通灯控制硬件设计（在 altium designer 下画出硬件原理图）。布线，印制电路板， 并焊接原件搭载硬件电路，做出实物。2. 完成交通灯控制系统软件编程。 3. 软硬件综合调试，模拟实现对交通灯控制系统控制。 4. 撰写试验汇报：汇报中给出硬件方案、软件步骤图、软件关键代码四、 实习内容1. 设计题目：基于 51 单片机交通十字路口信号灯设计2. 实现功效：含有红、绿、黄三种颜色彩灯，并有一个数码管进行倒计时显示倒计时时间为三十秒。还应含有按键控制特别情况下十字路口不需要红绿灯显示（车流量极少地段深夜能够不设红绿灯）。五、 系统实现1. 电路设计:51 单片机介绍： 本试验使用 51 单片机为 STC89C52 STC89C52 是一个低电压，高性能 CMOS8 位单片机，片内含8kbytes 可反复擦写只读程序存放器（PEROM）和 128 bytes 随机存取数据存放器（RAM）。 STC89C51 是一个低功耗高性能单片机，40 个引脚，32个外部双向输入/输出（I/O）端口。单片机外部引脚图以下： 管脚说明：VCC：供电电压。 GND：接地。 P0 口：P0 口为一个 8 位漏级开路双向 I/O 口，每脚可吸收8TTL 门流。当 P1 口管脚第一次写 1 时，...
