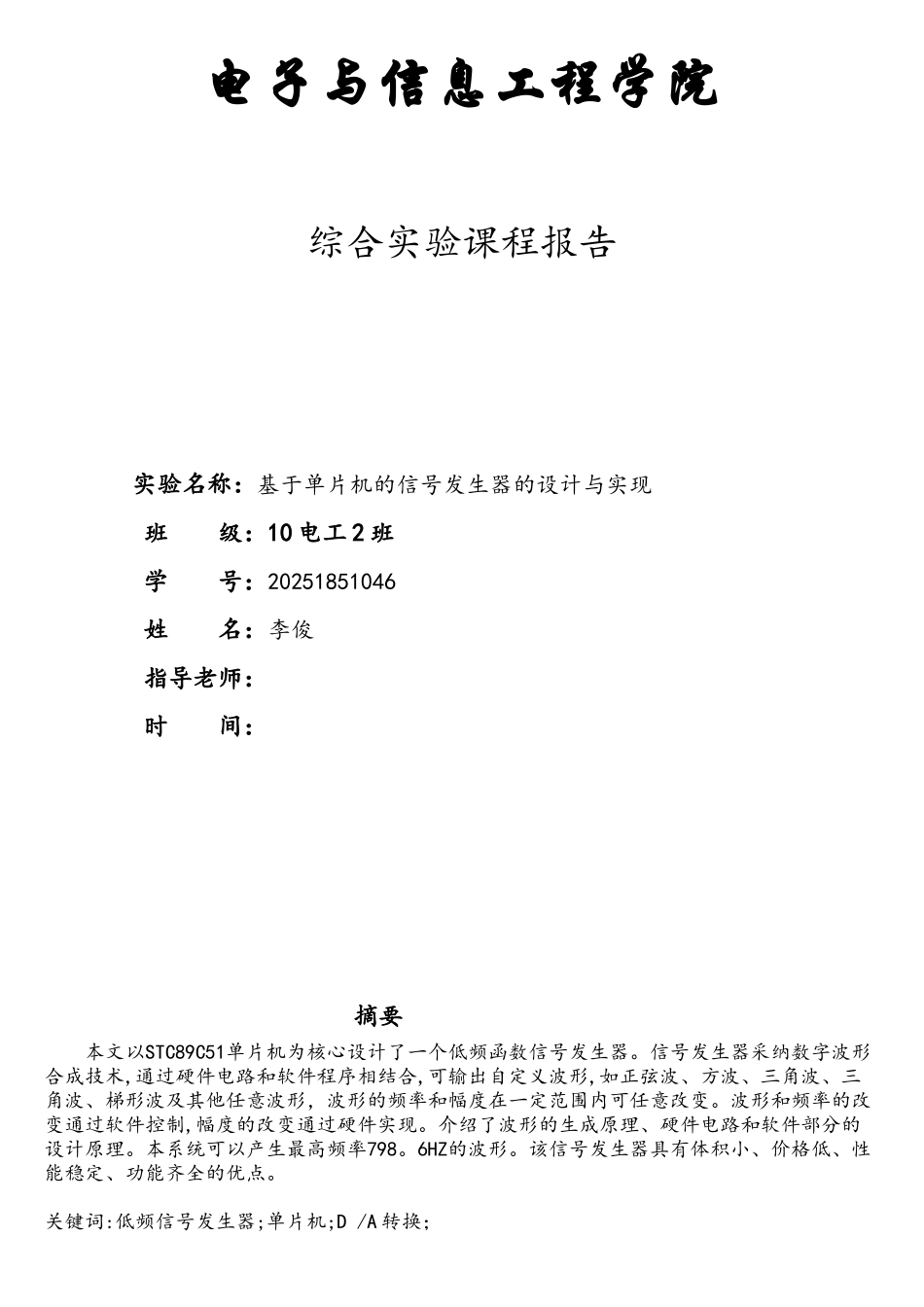

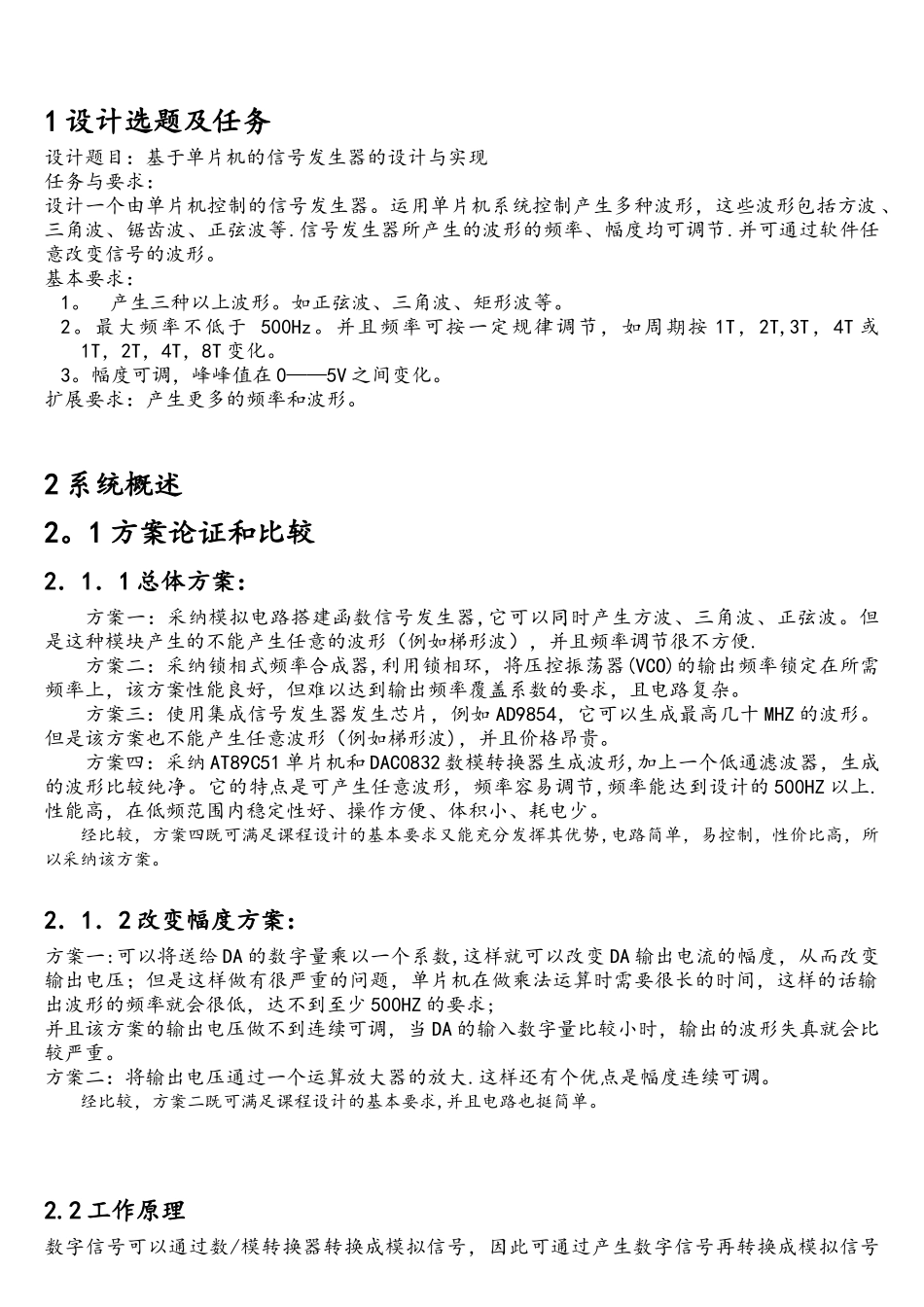

电子与信息工程学院综合实验课程报告实验名称：基于单片机的信号发生器的设计与实现班 级：10 电工 2 班学 号：20251851046姓 名：李俊指导老师： 时 间： 摘要本文以STC89C51单片机为核心设计了一个低频函数信号发生器。信号发生器采纳数字波形合成技术,通过硬件电路和软件程序相结合,可输出自定义波形,如正弦波、方波、三角波、三角波、梯形波及其他任意波形，波形的频率和幅度在一定范围内可任意改变。波形和频率的改变通过软件控制,幅度的改变通过硬件实现。介绍了波形的生成原理、硬件电路和软件部分的设计原理。本系统可以产生最高频率798。6HZ的波形。该信号发生器具有体积小、价格低、性能稳定、功能齐全的优点。关键词:低频信号发生器;单片机;D /A 转换； 1 设计选题及任务设计题目：基于单片机的信号发生器的设计与实现 任务与要求：设计一个由单片机控制的信号发生器。运用单片机系统控制产生多种波形，这些波形包括方波 、三角波、锯齿波、正弦波等.信号发生器所产生的波形的频率、幅度均可调节.并可通过软件任意改变信号的波形。基本要求：1。产生三种以上波形。如正弦波、三角波、矩形波等。 2。最大频率不低于 500Hz。并且频率可按一定规律调节，如周期按 1T，2T,3T，4T 或1T，2T，4T，8T 变化。 3。幅度可调，峰峰值在 0——5V 之间变化。 扩展要求：产生更多的频率和波形。 2 系统概述2。1 方案论证和比较2．1．1 总体方案：方案一：采纳模拟电路搭建函数信号发生器,它可以同时产生方波、三角波、正弦波。但是这种模块产生的不能产生任意的波形（例如梯形波），并且频率调节很不方便.方案二：采纳锁相式频率合成器,利用锁相环，将压控振荡器(VCO)的输出频率锁定在所需频率上，该方案性能良好，但难以达到输出频率覆盖系数的要求，且电路复杂。方案三：使用集成信号发生器发生芯片，例如 AD9854，它可以生成最高几十 MHZ 的波形。但是该方案也不能产生任意波形（例如梯形波)，并且价格昂贵。方案四：采纳 AT89C51 单片机和 DAC0832 数模转换器生成波形,加上一个低通滤波器，生成的波形比较纯净。它的特点是可产生任意波形，频率容易调节,频率能达到设计的 500HZ 以上.性能高，在低频范围内稳定性好、操作方便、体积小、耗电少。经比较，方案四既可满足课程设计的基本要求又能充分发挥其优势,电路简单，易控制，性价比高，所以采纳该方案。2．1．2 改变幅度方案：方案一:可以将送给 DA 的...
