基于单片机的工厂环境温湿度监测系统设计VIP专享

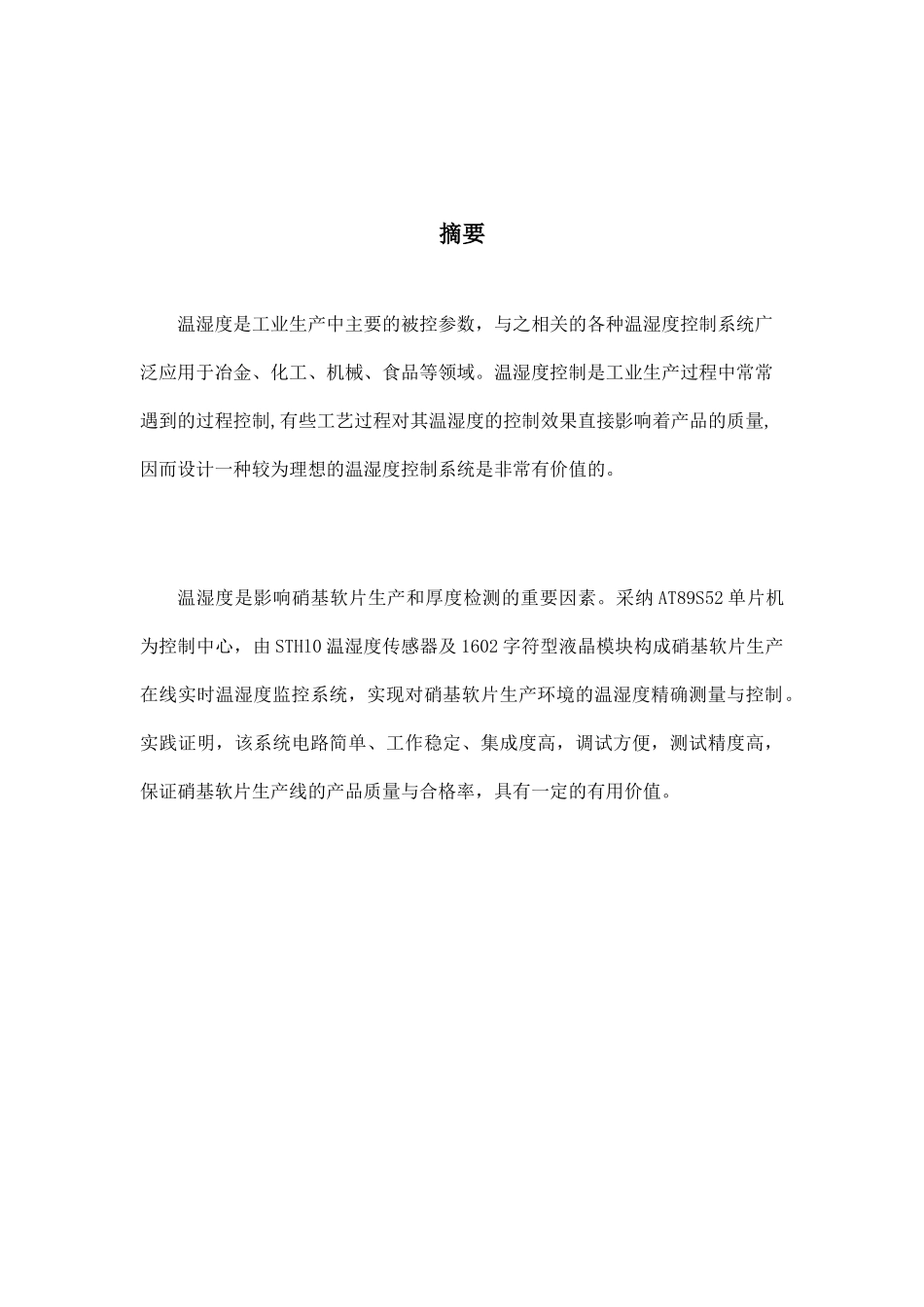

摘要温湿度是工业生产中主要的被控参数，与之相关的各种温湿度控制系统广泛应用于冶金、化工、机械、食品等领域。温湿度控制是工业生产过程中常常遇到的过程控制,有些工艺过程对其温湿度的控制效果直接影响着产品的质量,因而设计一种较为理想的温湿度控制系统是非常有价值的。 温湿度是影响硝基软片生产和厚度检测的重要因素。采纳 AT89S52 单片机为控制中心，由 STHl0 温湿度传感器及 1602 字符型液晶模块构成硝基软片生产在线实时温湿度监控系统，实现对硝基软片生产环境的温湿度精确测量与控制。实践证明，该系统电路简单、工作稳定、集成度高，调试方便，测试精度高，保证硝基软片生产线的产品质量与合格率，具有一定的有用价值。目 录0.引言.................................................51.设计方案...........................................52.硬件设计...........................................63.软件设计...........................................84.参考文献..........................................125.附录..............................................136.自我评价..........................................180 引言 在日常生活中温湿度监控系统应用很广泛，例如：粮库、机房、档案馆、特别材料加工工场等场所，都必须严格控制环境的温度及相对湿度，使其保持在一定的范围内。硝基软片生产线对于温湿度有着特别的要求，需要装有温湿度在线监控系统，由用户根据环境要求设定系统的温湿度阈值；系统实时地测量显示环境的温湿度值，实现温湿度自动控制，使其在较宽的温度范围内具有较高的测试精度，同时还可以根据用户设定报警阈值报警，一旦发现环境温湿度超限，立即报警。为此，我们设计了一款测量精度高、结构简单使用、工作稳定可靠的基于单片机的温湿度监控与自动控制升降系统，并受到了硝基软片生产用户的好评。1 设计方案温湿度监控系统满足以下要求：1)根据国家计算机房 B 级标准，温度 18～28℃，相对湿度 40％～70％；2)用户可以设置系统温湿度报警值；3)USB 口供电，提供温湿度调节控制信号，实现自动控制；4)检测得到的数据可以通过显示模块显示。硬件设计不仅要满足系统需求，还要满足功能和外形尺寸要求。根据设计要求确定了系统的总体方案，整个系统由单片机、温湿度传感器、显示模块、报警器、温湿度调节系统以及键盘等 6 部分组成。系统功能原理图如图 1 所示。用户预先输...
