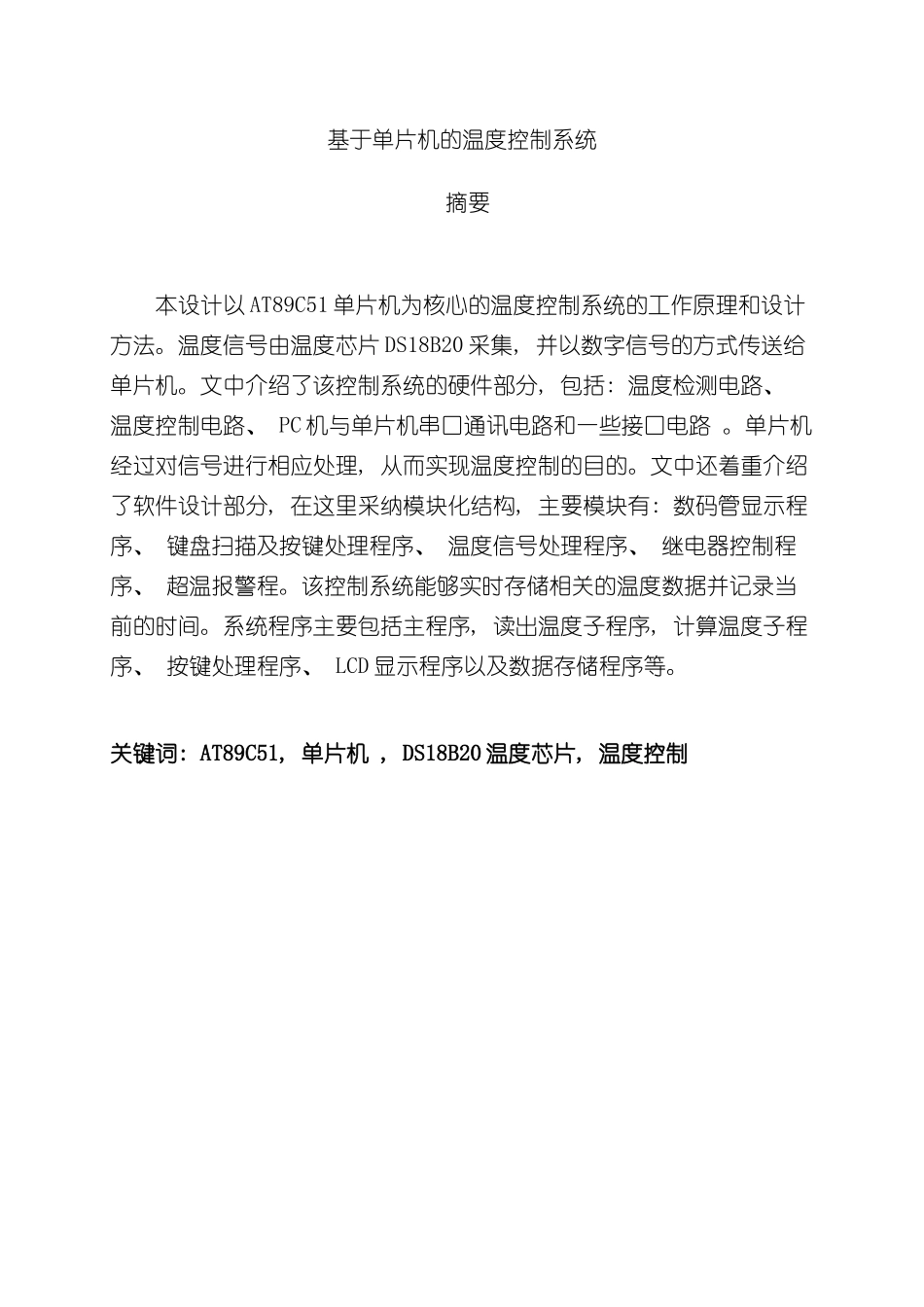

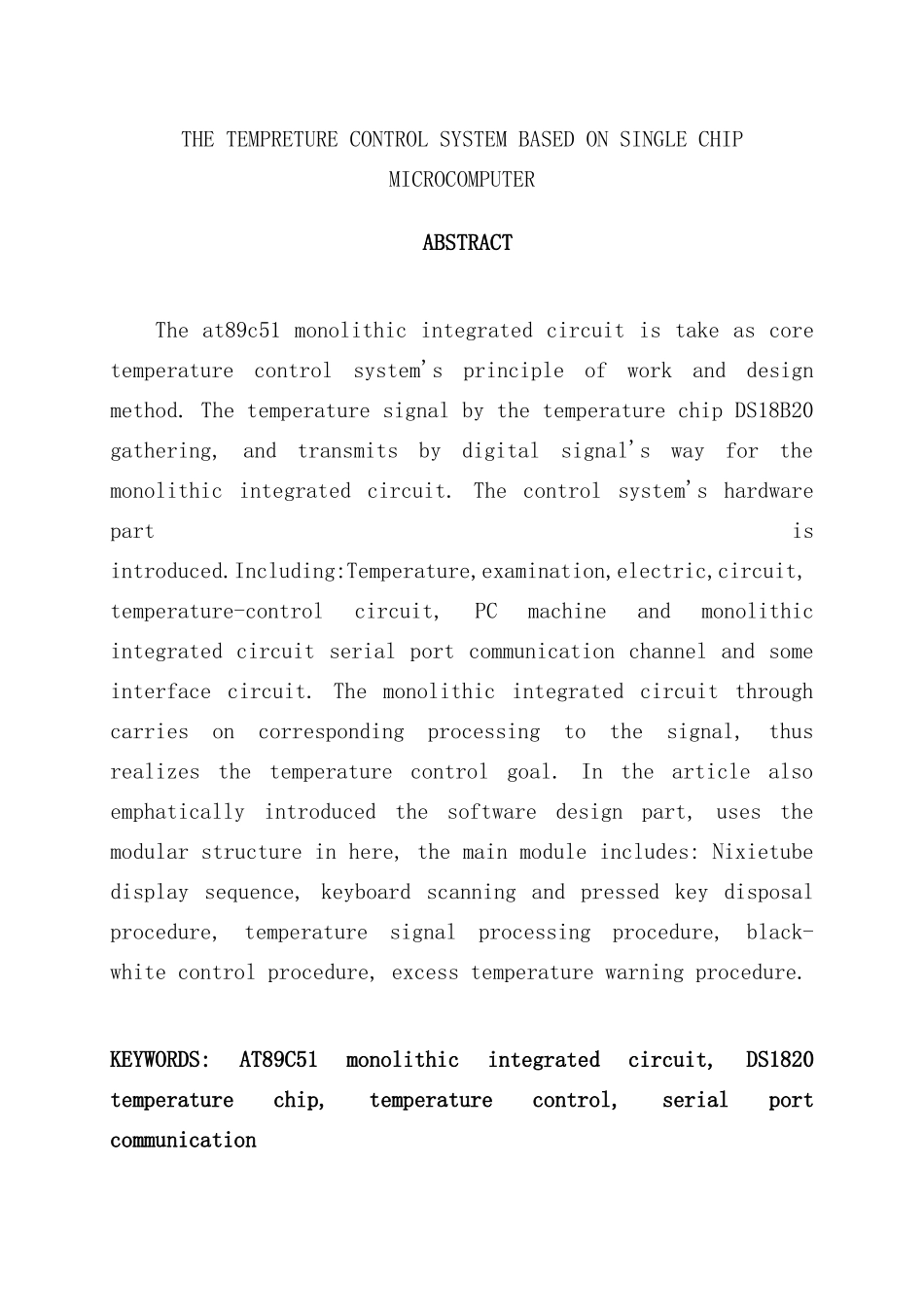

本科毕业设计说明书基于单片机的温度控制系统THE TEMPRETURE CONTROL SYSTEM BASED ON SINGLE CHIP MICROCOMPUTER 学院( 部) : 电气与信息工程学院 专业班级: 电气 工程及其自动化 学生姓名: 指导老师: 年 05 月 25 日基于单片机的温度控制系统 摘要 本设计以 AT89C51 单片机为核心的温度控制系统的工作原理和设计方法。温度信号由温度芯片 DS18B20 采集, 并以数字信号的方式传送给单片机。文中介绍了该控制系统的硬件部分, 包括: 温度检测电路、 温度控制电路、 PC 机与单片机串口通讯电路和一些接口电路 。单片机经过对信号进行相应处理, 从而实现温度控制的目的。文中还着重介绍了软件设计部分, 在这里采纳模块化结构, 主要模块有: 数码管显示程序、 键盘扫描及按键处理程序、 温度信号处理程序、 继电器控制程序、 超温报警程。该控制系统能够实时存储相关的温度数据并记录当前的时间。系统程序主要包括主程序, 读出温度子程序, 计算温度子程序、 按键处理程序、 LCD 显示程序以及数据存储程序等。关键词: AT89C51, 单片机 , DS18B20 温度芯片, 温度控制 THE TEMPRETURE CONTROL SYSTEM BASED ON SINGLE CHIP MICROCOMPUTER ABSTRACTThe at89c51 monolithic integrated circuit is take as core temperature control system's principle of work and design method. The temperature signal by the temperature chip DS18B20 gathering, and transmits by digital signal's way for the monolithic integrated circuit. The control system's hardware part is introduced.Including:Temperature,examination,electric,circuit,temperature-control circuit, PC machine and monolithic integrated circuit serial port communication channel and some interface circuit. The monolithic integrated circuit through carries on corresponding processing to the signal, thus realizes the temperature control goal. In the article also emphatically introduced the software design part, uses the modular structure in here, the main module includes: Nixietube display sequence, keyboard scanning and pressed key disposal procedure, tempera...
