基于单片机的电加热炉温度控制系统

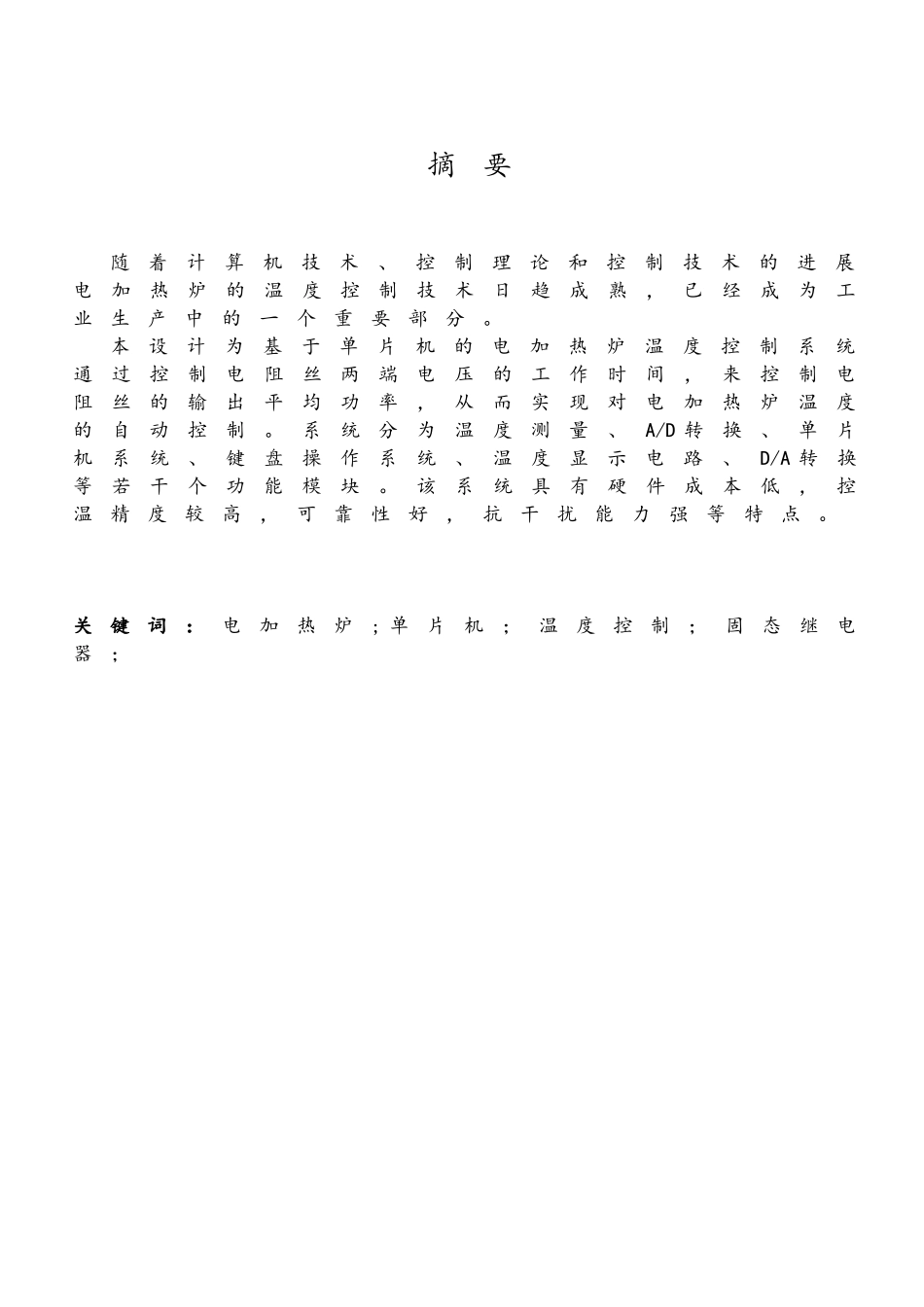

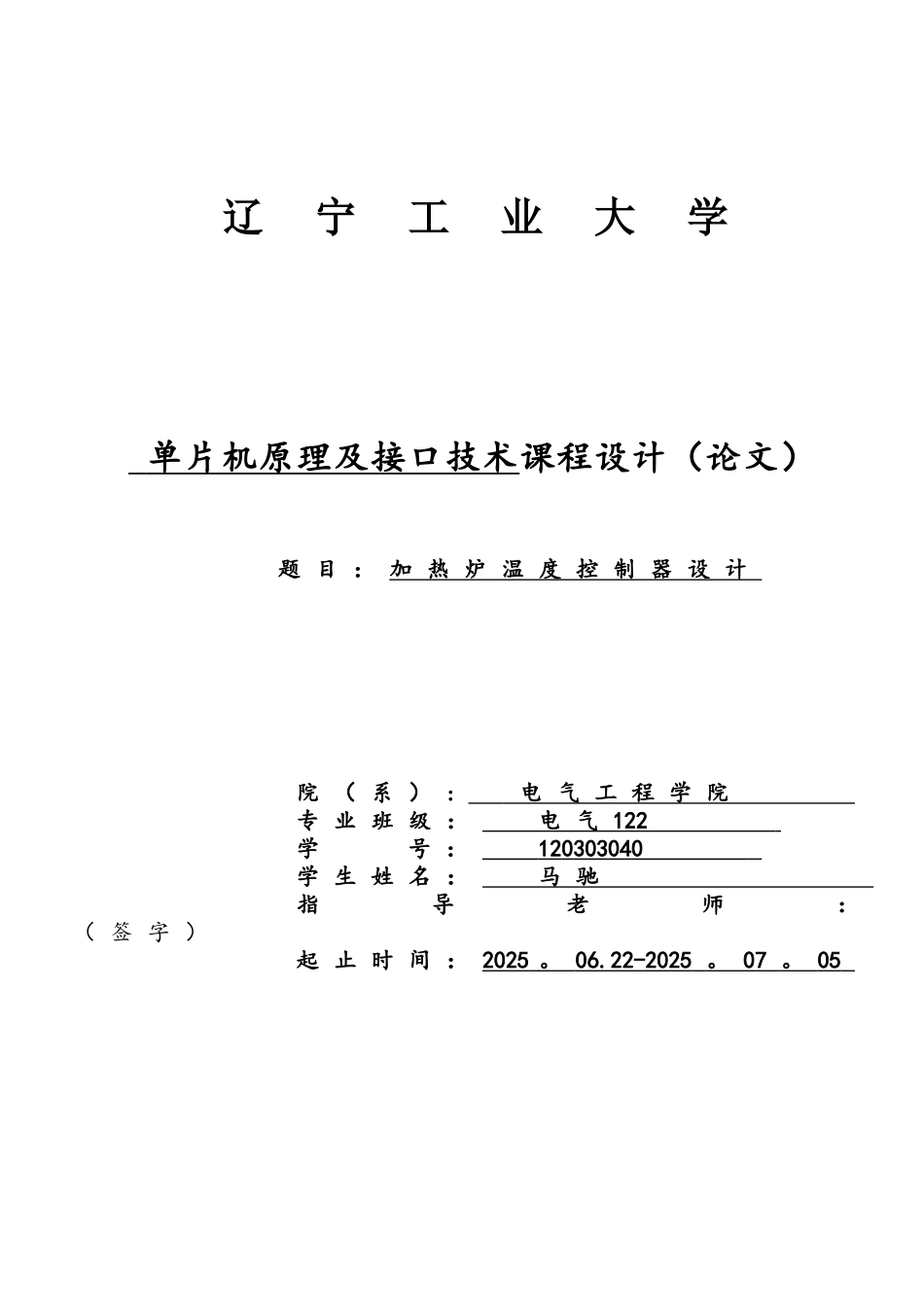

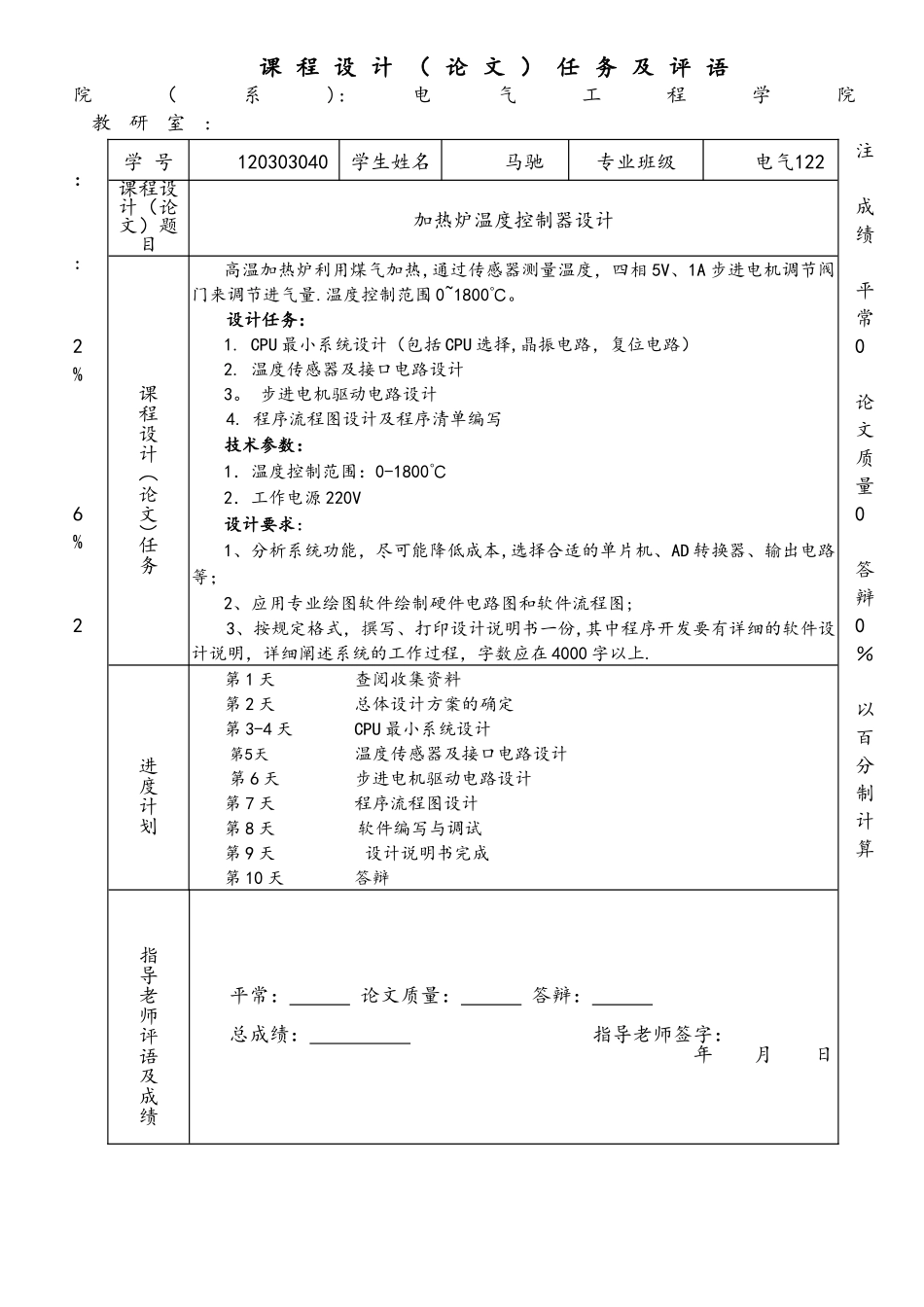

辽 宁 工 业 大 学 单片机原理及接口技术 课程设计（论文）题 目 ： 加 热 炉 温 度 控 制 器 设 计院 （ 系 ） : 电 气 工 程 学 院 专 业 班 级 ： 电 气 12 2 学 号 ： 12 0303040 学 生 姓 名 ： 马 驰 指导老师： （ 签 字 ）起 止 时 间 ： 2025 。 06.22-2025 。 07 。 05 课 程 设 计 （ 论 文 ） 任 务 及 评 语院（系):电气工程学院 教研室: 注：成绩:平常20% 论文质量60% 答辩20％ 以百分制计算学 号120303040学生姓名马驰专业班级电气122课程设计（论文）题目加热炉温度控制器设计课程设计（论文)任务高温加热炉利用煤气加热,通过传感器测量温度，四相 5V、1A 步进电机调节阀门来调节进气量.温度控制范围 0~1800℃。设计任务：1. CPU 最小系统设计（包括 CPU 选择,晶振电路，复位电路）2. 温度传感器及接口电路设计3。 步进电机驱动电路设计4. 程序流程图设计及程序清单编写技术参数：1．温度控制范围：0-1800℃2．工作电源 220V设计要求：1、分析系统功能，尽可能降低成本,选择合适的单片机、AD 转换器、输出电路等；2、应用专业绘图软件绘制硬件电路图和软件流程图;3、按规定格式，撰写、打印设计说明书一份,其中程序开发要有详细的软件设计说明，详细阐述系统的工作过程，字数应在 4000 字以上.进度计划第 1 天 查阅收集资料第 2 天 总体设计方案的确定第 3-4 天 CPU 最小系统设计第5天温度传感器及接口电路设计第 6 天步进电机驱动电路设计第 7 天 程序流程图设计第 8 天 软件编写与调试第 9 天 设计说明书完成第 10 天 答辩指导老师评语及成绩 平常： 论文质量： 答辩： 总成绩： 指导老师签字： 年 月 日摘 要随着计算机技术、控制理论和控制技术的进展电加热炉的温度控制技术日趋成熟，已经成为工业生产中的一个重要部分。本设计为基于单片机的电加热炉温度控制系统通过控制电阻丝两端电压的工作时间，来控制电阻丝的输出平均功率，从而实现对电加热炉温度的自动控制。系统分为温度测量、A/D 转换、单片机系统、键盘操作系统、温度显示电路、D/A 转换等若干个功能模块。该系统具有硬件成本低，控温精度较高，可靠性好，抗干扰能力强等特点。关键词：电加热炉; 单片机；温度控制；固态继电器；目 录第1 章 绪论...........11 。1 单片机温度控制系统概况........11 。2 本文讨...
