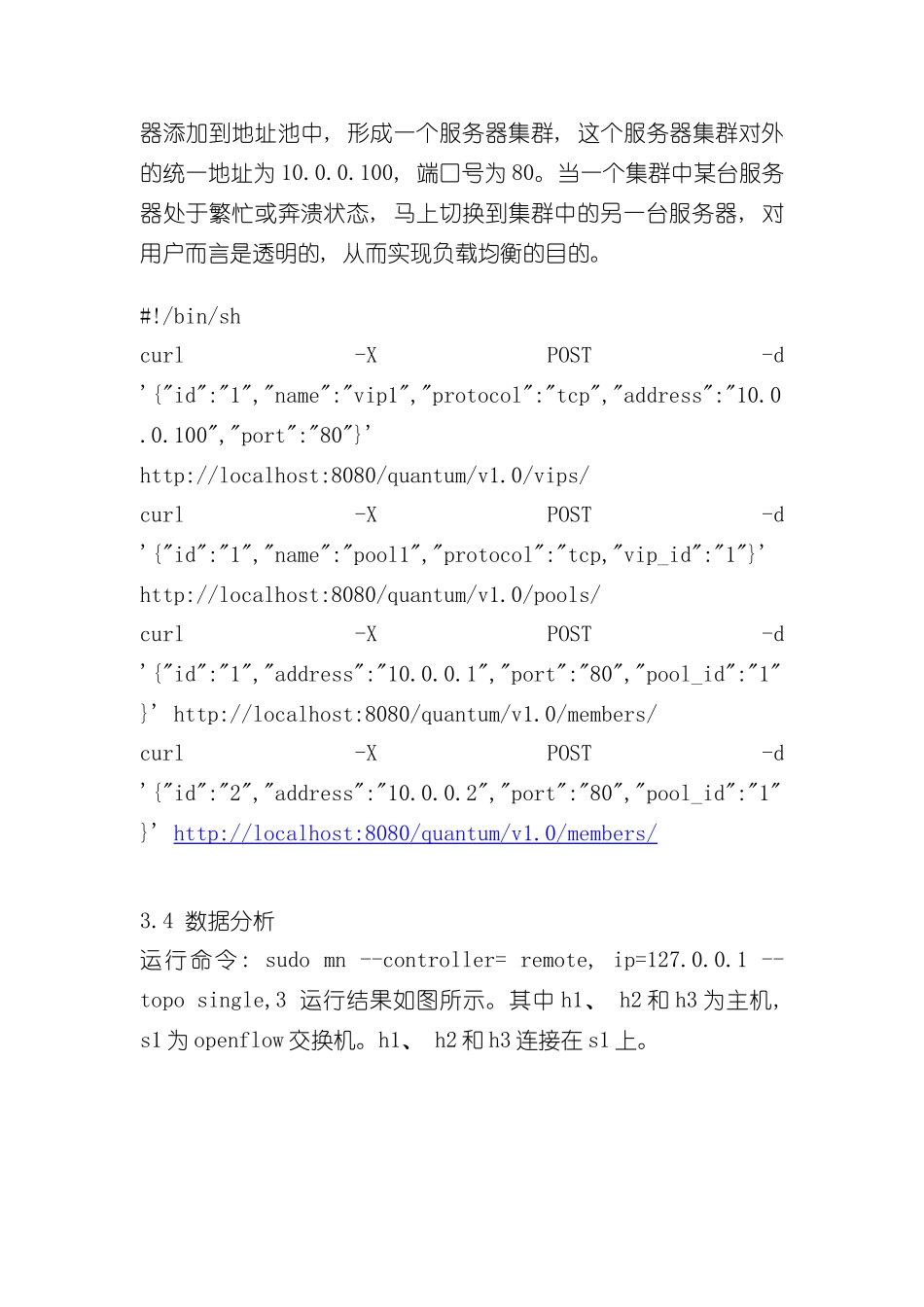

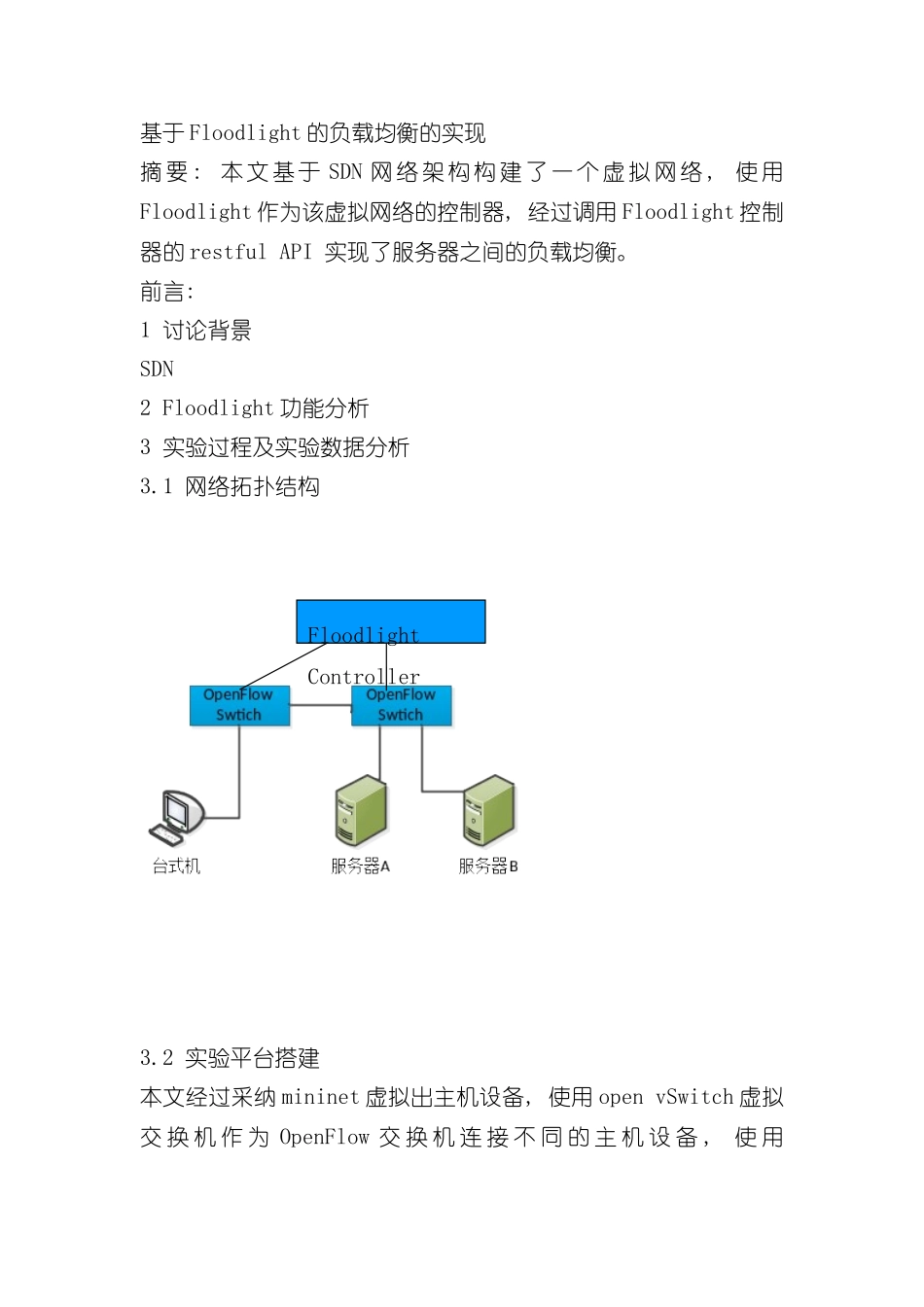

基于 Floodlight 的负载均衡的实现摘要: 本文基于 SDN 网络架构构建了一个虚拟网络 , 使用Floodlight 作为该虚拟网络的控制器, 经过调用 Floodlight 控制器的 restful API 实现了服务器之间的负载均衡。前言: 1 讨论背景 SDN2 Floodlight 功能分析3 实验过程及实验数据分析3.1 网络拓扑结构3.2 实验平台搭建本文经过采纳 mininet 虚拟出主机设备, 使用 open vSwitch 虚拟交 换 机 作 为 OpenFlow 交 换 机 连 接 不 同 的 主 机 设 备 , 使 用Floodlight ControllerFloodLight 作为网络控制器。（1）mininet 的安装网站提供了 mininet VM, 这是一个操作系统镜像文件, 解压之后, 能够直接在虚拟机中进行加载。本文采纳了 virtualBox 作为虚拟机。（2）open vSwitch 的安装Mininet 中自带有 open vSwitch, 能够使用 mininet 自带的 open vSwitch, 也能够另外安装 open vSwitch 作为网络互连设备。安装过程如下: （3）FloodLight 控制器的安装运行终端系统, 进行如下操作安装 floodlight, sudo apt-get install build-essential default-jdk ant python-devgit clone git://github.com/floodlight/floodlight.gitcd floodlightgit checkout stableantjava -jar target/floodlight.jar #运行 Floodlight3.3 Floodlight 控制器的 RESTFUL API 调用经 过 调 用 RESTFUL API, 实 现 负 载 均 衡 。 首 先 调用 quantum/v1.0/vips 设置 vip 的 id 和 vip 名称以及对外显示的IP 地址和端口号, 传递的参数有 id 值, name 值, protocol 值, address 值, port 值。其次调用 quantum/v1.0/pools 设置地址池名 称 以 及 该 地 址 池 所 对 应 的 vip 的 id 值 。 再 次 经 过 调 用quantum/v1.0/members/往地址池中添加具体的服务器地址, 即将ip 地址为 10.0.0.1 和 ip 地址为 10.0.0.2, 端口号为 80 的服务器添加到地址池中, 形成一个服务器集群, 这个服务器集群对外的统一地址为 10.0.0.100, 端口号为 80。当一个集群中某台服务器处于繁忙或奔溃状态, 马上切换到集群中的另一台服务器, 对用户而言是透明的, 从而实现负载均衡的目的。#!/bin/shcurl -X POST -d '{"id":"1","name":"vip1","protocol":"tcp","address":"10.0.0.100","port":"80"}' http://localhost:8080/...
