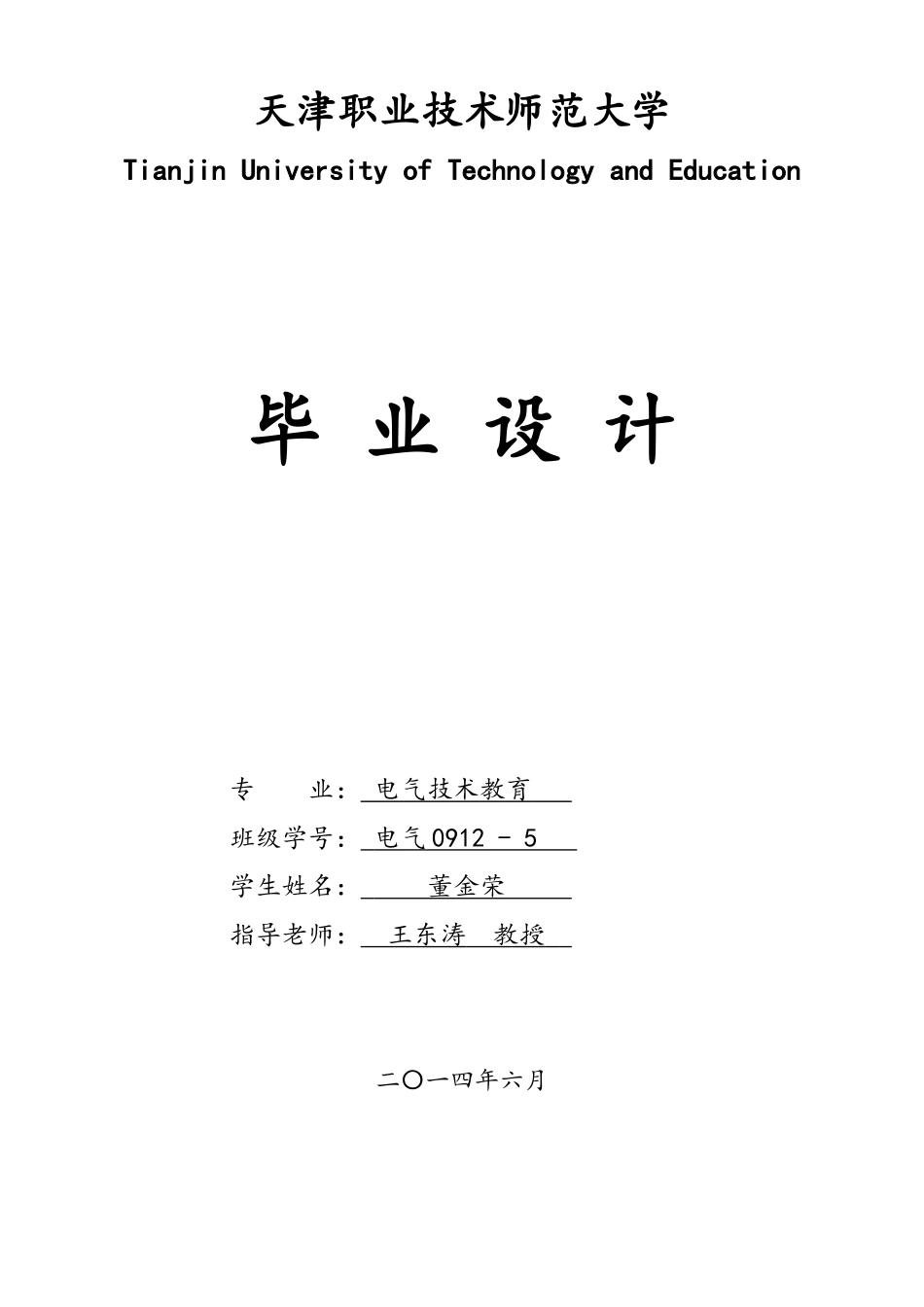

天津职业技术师范大学Tianjin University of Technology and Education毕 业 设 计 专 业： 电气技术教育 班级学号： 电气 0912 - 5 学生姓名： 董金荣 指导老师： 王东涛 教授 二〇一四年六月天津职业技术师范大学本科生毕业论文基 于 西 门 子 PLC 与 WINCC 的 城 市 排 水 监 控系 统 设 计The urban drainage monitoring system based on Siemens PLC and WINCC design专 业 班 级 : 电 气 0912学 生 姓 名 : 董 金 荣指 导 老 师 : 王 东 涛 教 授学 院 ： 自 动 化 与 电 气 工 程2025年 6 月摘 要 排 水 泵 站 是 城 市 中 不 可 或 缺 的 公 共 设 施 ， 它 的 主 要 是 完成 城 市 排 水 的 任 务 。 城 市 排 水 泵 站 的 自 动 化 监 控 系 统 有 着很 大 的 作 用 , 能 够 有 效 的 提 高 工 作 效 率 ， 减 少 泵 站 管 理 人 员的 配 置 。 这 个 系 统 主 要 是 对 排 放 的 雨 水 、 工 业 污 水 和 生 活污 水 进 行 自 动 化 的 监 控 。 泵 站 中 所 有 设 备 的 工 作 情 况 ， 都是 由 该 系 统 根 据 水 位 等 情 况 来 控 制 的 。 该 排 水 泵 站 自 动 化 控 制 系 统 利 用 SIEMENS s7—300 作 为 控 制 器 ，上 位 机 选 用 西 门 子 公 司 的 WINCC V7.0 ， 模 拟 了 一 个 城 市 排 水 泵站 的 计 算 机 控 制 系 统 。 在 这 个 自 动 控 制 系 统 内 ， PLC负 责 采集 各 个 水 池 水 位 ， 并 且 根 据 水 位 做 出 相 应 的 排 水 指 令 , 确 保水 位 在 安 全 的 范 围 内 ， 保 证 城 市 下 水 道 不 出 现 堵 塞 或 者 满水 的 情 况 ， 以 确 保 城 市 在 紧 急 情 况 下 不 出 现 洪 涝 的 现 象 。关 键 词 ： 排 水 系 统 ;WINCC; 自 动 化 ； PLC； 模 拟ABSTRACT Drainage pumping station is an integral part of urban public facilities ， and its main task is to complete the urban drainage. Automated monitoring system of urban drainage pumping stat...
