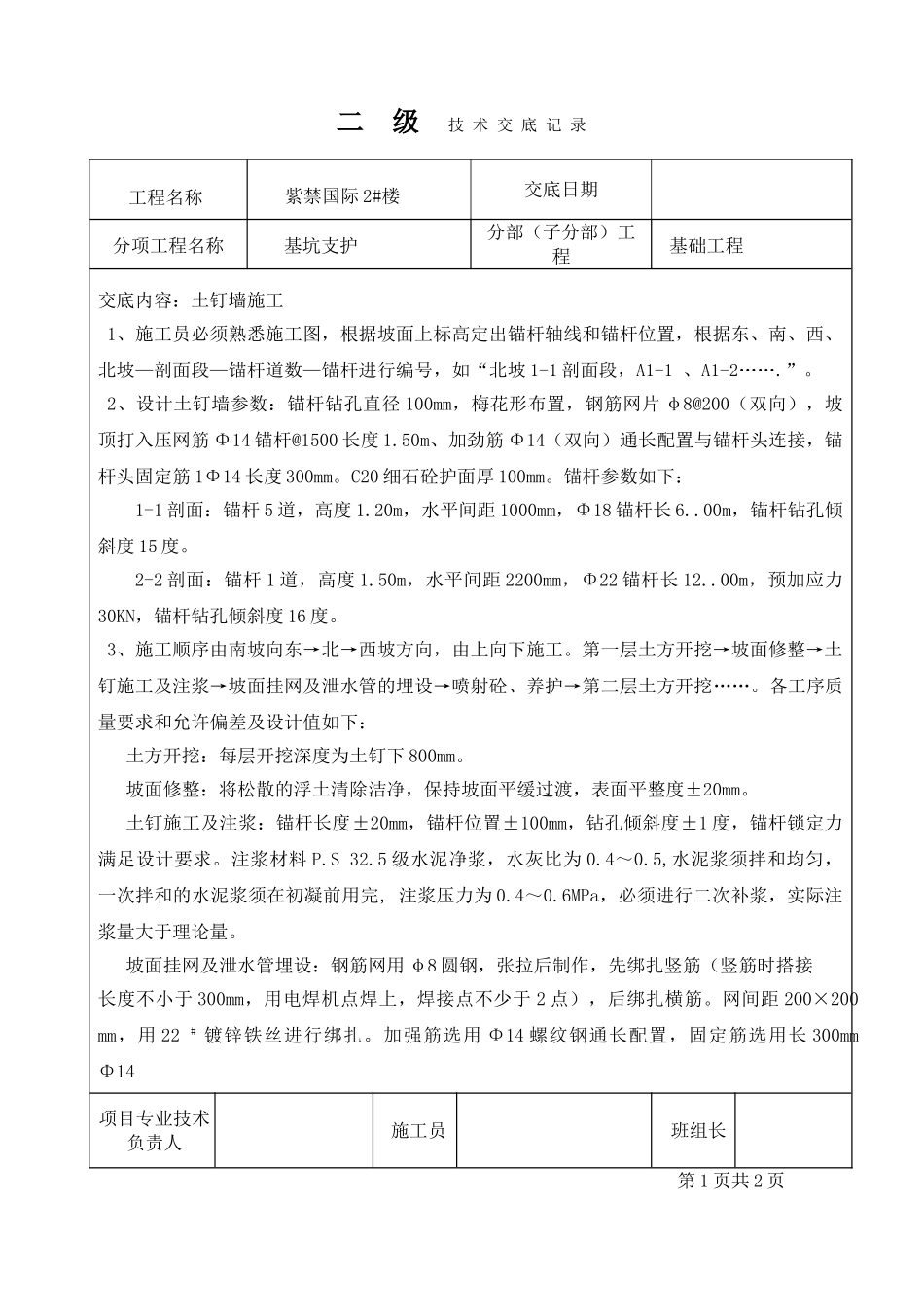

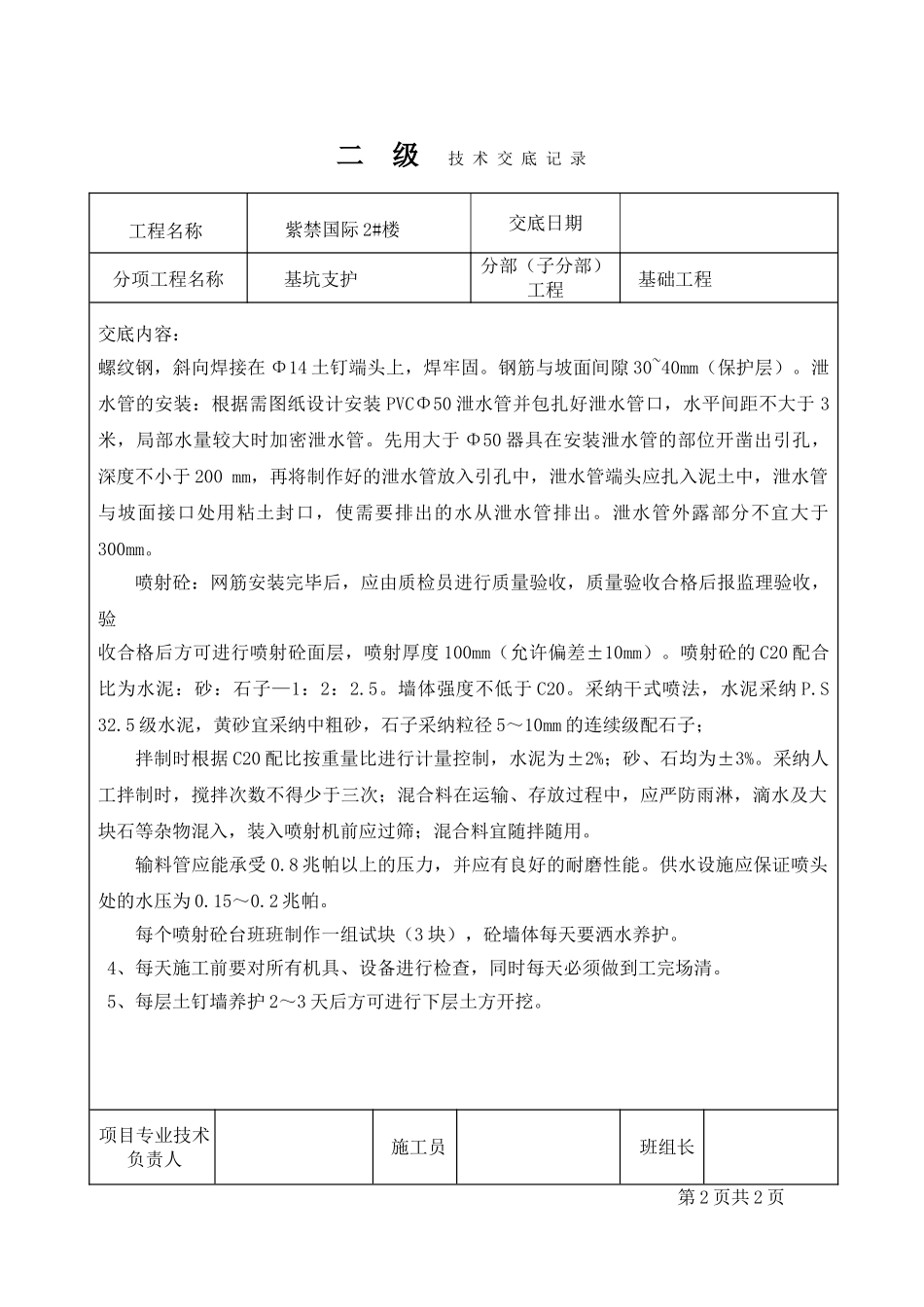

二 级 技 术 交 底 记 录工程名称紫禁国际 2#楼交底日期分项工程名称 基坑支护分部（子分部）工程 基础工程交底内容：土钉墙施工 1、施工员必须熟悉施工图，根据坡面上标高定出锚杆轴线和锚杆位置，根据东、南、西、北坡—剖面段—锚杆道数—锚杆进行编号，如“北坡 1-1 剖面段，A1-1 、A1-2…….”。2、设计土钉墙参数：锚杆钻孔直径 100mm，梅花形布置，钢筋网片 φ8@200（双向），坡顶打入压网筋 Φ14 锚杆@1500 长度 1.50m、加劲筋 Φ14（双向）通长配置与锚杆头连接，锚杆头固定筋 1Φ14 长度 300mm。C20 细石砼护面厚 100mm。锚杆参数如下：1-1 剖面：锚杆 5 道，高度 1.20m，水平间距 1000mm，Φ18 锚杆长 6..00m，锚杆钻孔倾斜度 15 度。2-2 剖面：锚杆 1 道，高度 1.50m，水平间距 2200mm，Φ22 锚杆长 12..00m，预加应力30KN，锚杆钻孔倾斜度 16 度。3、施工顺序由南坡向东→北→西坡方向，由上向下施工。第一层土方开挖→坡面修整→土钉施工及注浆→坡面挂网及泄水管的埋设→喷射砼、养护→第二层土方开挖……。各工序质量要求和允许偏差及设计值如下：土方开挖：每层开挖深度为土钉下 800mm。 坡面修整：将松散的浮土清除洁净，保持坡面平缓过渡，表面平整度±20mm。土钉施工及注浆：锚杆长度±20mm，锚杆位置±100mm，钻孔倾斜度±1 度，锚杆锁定力满足设计要求。注浆材料 P.S 32.5 级水泥净浆，水灰比为 0.4～0.5,水泥浆须拌和均匀，一次拌和的水泥浆须在初凝前用完, 注浆压力为 0.4～0.6MPa，必须进行二次补浆，实际注浆量大于理论量。坡面挂网及泄水管埋设：钢筋网用 φ8 圆钢，张拉后制作，先绑扎竖筋（竖筋时搭接长度不小于 300mm，用电焊机点焊上，焊接点不少于 2 点），后绑扎横筋。网间距 200×200 mm，用 22 # 镀锌铁丝进行绑扎。加强筋选用 Φ14 螺纹钢通长配置，固定筋选用长 300mm Φ14项目专业技术负责人施工员班组长 第 1 页共 2 页二 级 技 术 交 底 记 录工程名称紫禁国际 2#楼交底日期分项工程名称 基坑支护分部（子分部）工程 基础工程交底内容：螺纹钢，斜向焊接在 Φ14 土钉端头上，焊牢固。钢筋与坡面间隙 30~40mm（保护层）。泄水管的安装：根据需图纸设计安装 PVCΦ50 泄水管并包扎好泄水管口，水平间距不大于 3米，局部水量较大时加密泄水管。先用大于 Φ50 器具在安装泄水管的部位开凿出引孔，深度不小于 200...
