填料塔的结构及其工作原理

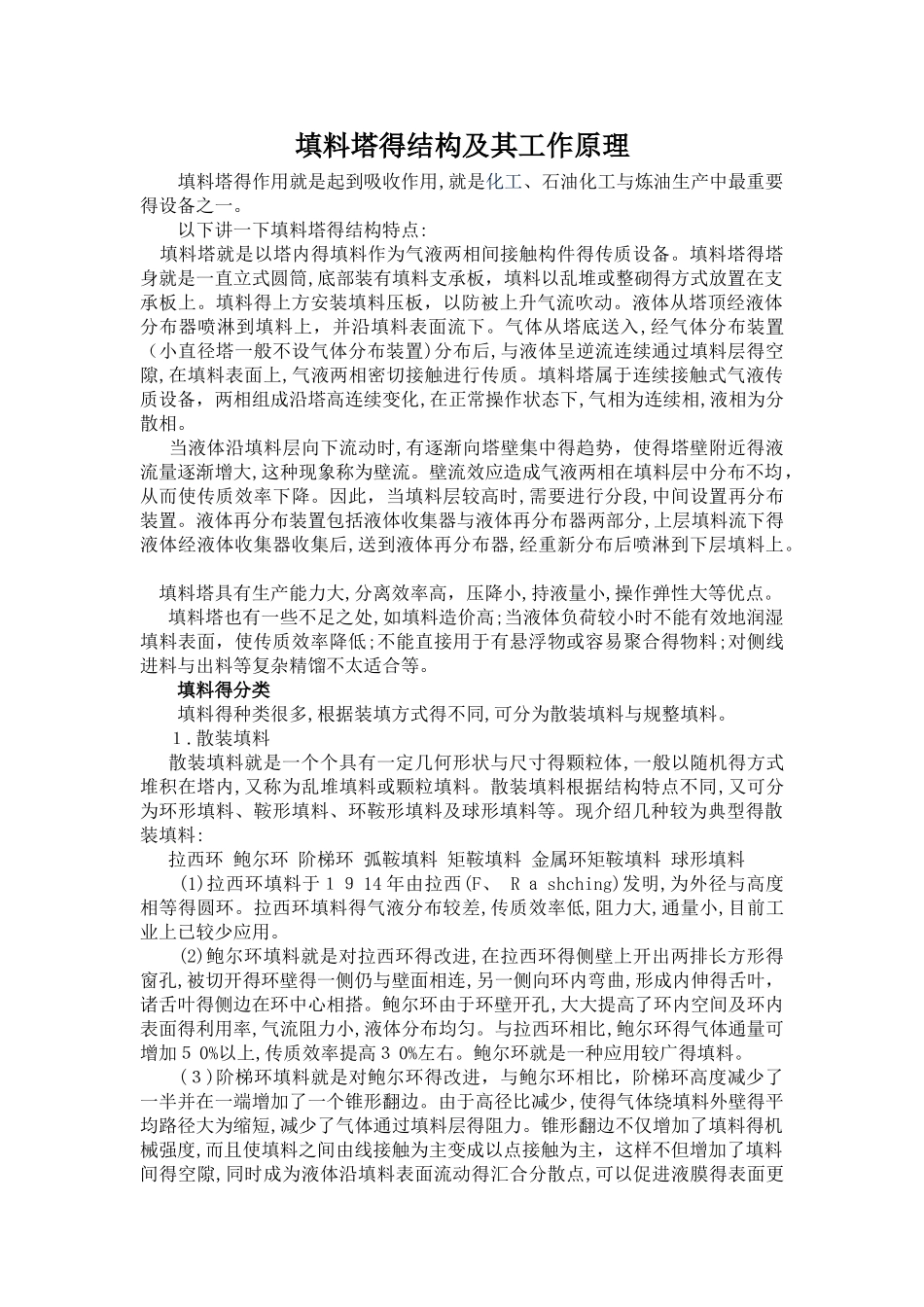

填料塔得结构及其工作原理 填料塔得作用就是起到吸收作用,就是化工、石油化工与炼油生产中最重要得设备之一。 以下讲一下填料塔得结构特点: 填料塔就是以塔内得填料作为气液两相间接触构件得传质设备。填料塔得塔身就是一直立式圆筒,底部装有填料支承板，填料以乱堆或整砌得方式放置在支承板上。填料得上方安装填料压板，以防被上升气流吹动。液体从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。气体从塔底送入,经气体分布装置（小直径塔一般不设气体分布装置)分布后,与液体呈逆流连续通过填料层得空隙,在填料表面上,气液两相密切接触进行传质。填料塔属于连续接触式气液传质设备，两相组成沿塔高连续变化,在正常操作状态下,气相为连续相,液相为分散相。 当液体沿填料层向下流动时,有逐渐向塔壁集中得趋势，使得塔壁附近得液流量逐渐增大,这种现象称为壁流。壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。因此，当填料层较高时,需要进行分段,中间设置再分布装置。液体再分布装置包括液体收集器与液体再分布器两部分,上层填料流下得液体经液体收集器收集后,送到液体再分布器,经重新分布后喷淋到下层填料上。 填料塔具有生产能力大,分离效率高，压降小,持液量小,操作弹性大等优点。 填料塔也有一些不足之处,如填料造价高;当液体负荷较小时不能有效地润湿填料表面，使传质效率降低;不能直接用于有悬浮物或容易聚合得物料;对侧线进料与出料等复杂精馏不太适合等。 填料得分类填料得种类很多,根据装填方式得不同,可分为散装填料与规整填料。 １.散装填料 散装填料就是一个个具有一定几何形状与尺寸得颗粒体,一般以随机得方式堆积在塔内,又称为乱堆填料或颗粒填料。散装填料根据结构特点不同,又可分为环形填料、鞍形填料、环鞍形填料及球形填料等。现介绍几种较为典型得散装填料: 拉西环 鲍尔环 阶梯环 弧鞍填料 矩鞍填料 金属环矩鞍填料 球形填料 (1)拉西环填料于１９ 14 年由拉西(F、 R ａ shching)发明,为外径与高度相等得圆环。拉西环填料得气液分布较差,传质效率低,阻力大,通量小,目前工业上已较少应用。 (2)鲍尔环填料就是对拉西环得改进,在拉西环得侧壁上开出两排长方形得窗孔,被切开得环壁得一侧仍与壁面相连,另一侧向环内弯曲,形成内伸得舌叶，诸舌叶得侧边在环中心相搭。鲍尔环由于环壁开孔,大大提高了环内空间及环内表面得利用率,气流阻力小,液体分布均匀。与拉西环相比,鲍尔环得气体通量可增加...
