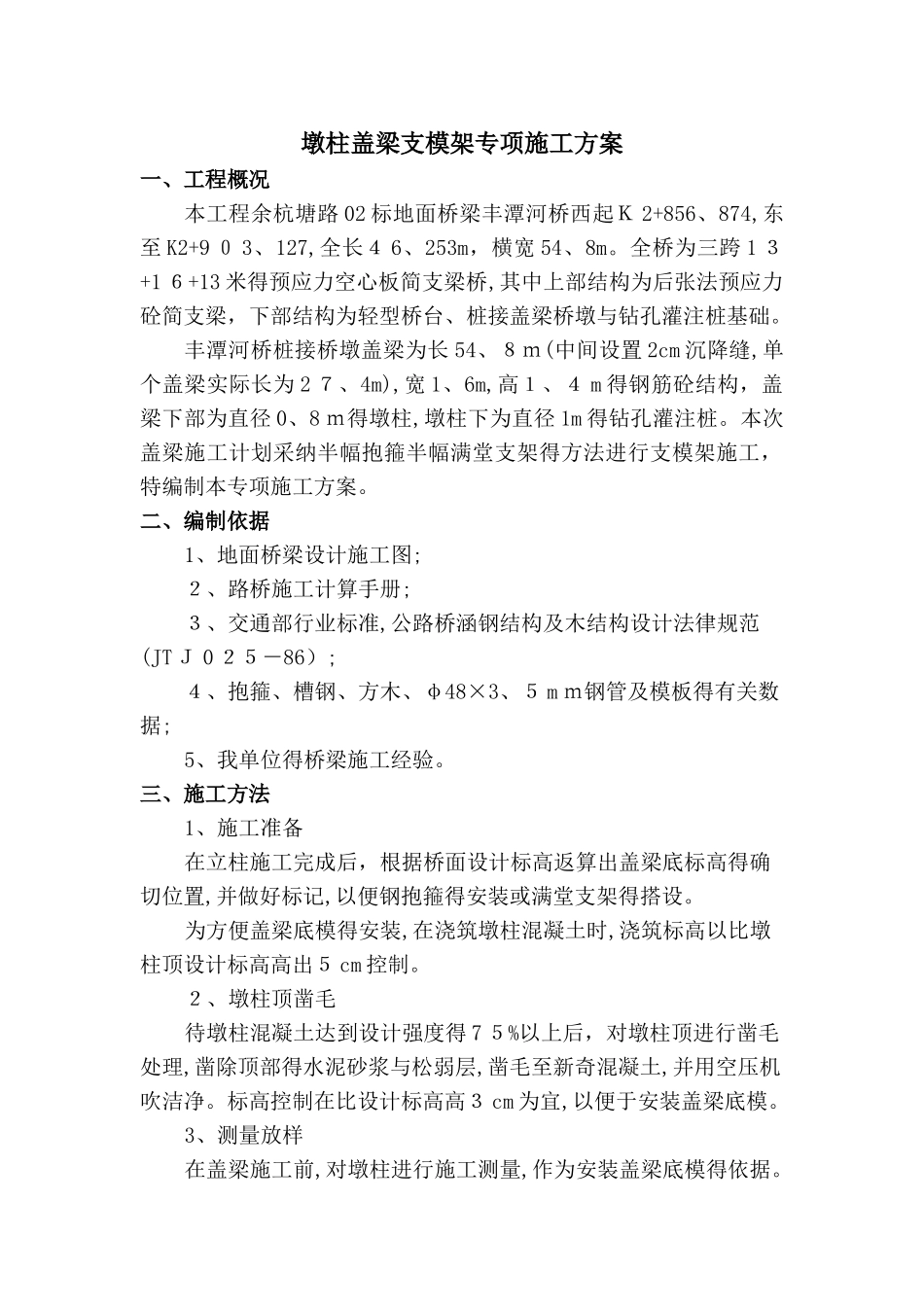

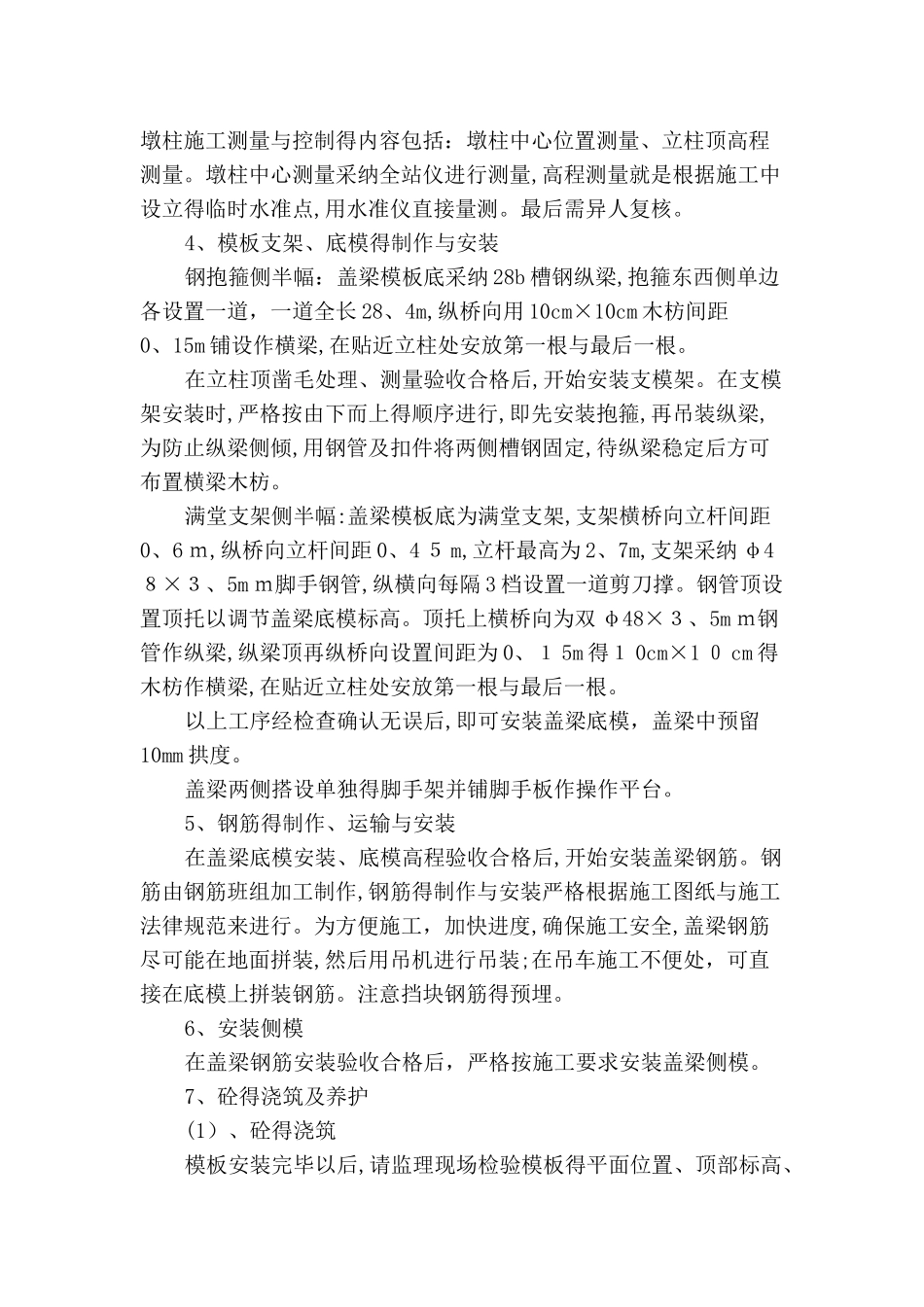

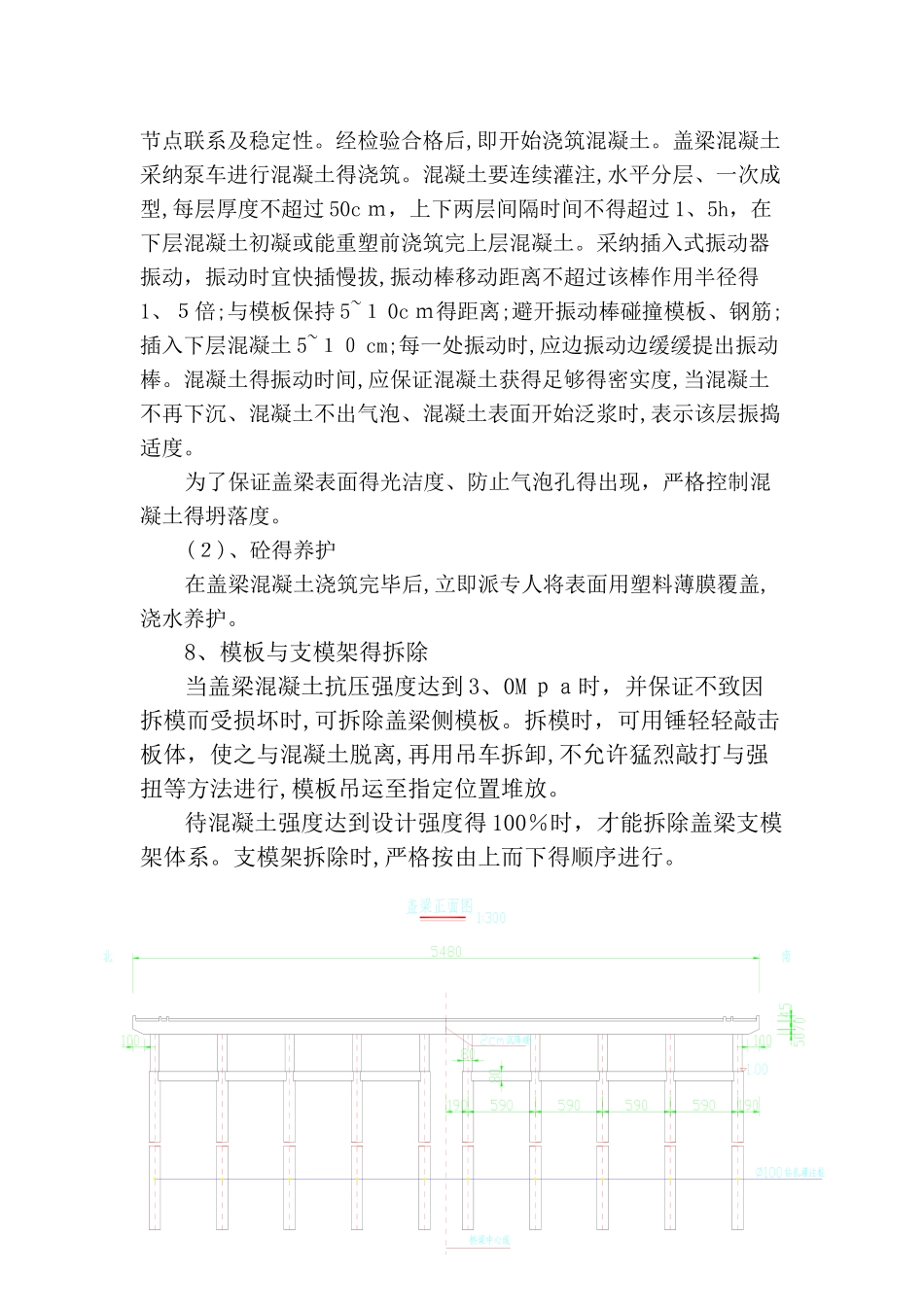

墩柱盖梁支模架专项施工方案一、工程概况本工程余杭塘路 02 标地面桥梁丰潭河桥西起Ｋ 2+856、874,东至 K2+9 ０ 3、127,全长４ 6、253m，横宽 54、8m。全桥为三跨 1 ３+1 ６+13 米得预应力空心板简支梁桥,其中上部结构为后张法预应力砼简支梁，下部结构为轻型桥台、桩接盖梁桥墩与钻孔灌注桩基础。丰潭河桥桩接桥墩盖梁为长 54、８ｍ(中间设置 2cm 沉降缝,单个盖梁实际长为 2 ７、4m),宽 1、6m,高１、４ m 得钢筋砼结构，盖梁下部为直径 0、8 ｍ得墩柱,墩柱下为直径 1m 得钻孔灌注桩。本次盖梁施工计划采纳半幅抱箍半幅满堂支架得方法进行支模架施工，特编制本专项施工方案。二、编制依据1、地面桥梁设计施工图;２、路桥施工计算手册;３、交通部行业标准,公路桥涵钢结构及木结构设计法律规范(JT Ｊ 0 ２５－86）;４、抱箍、槽钢、方木、φ48×3、５ m ｍ钢管及模板得有关数据;5、我单位得桥梁施工经验。三、施工方法1、施工准备在立柱施工完成后，根据桥面设计标高返算出盖梁底标高得确切位置,并做好标记,以便钢抱箍得安装或满堂支架得搭设。为方便盖梁底模得安装,在浇筑墩柱混凝土时,浇筑标高以比墩柱顶设计标高高出５ cm 控制。２、墩柱顶凿毛待墩柱混凝土达到设计强度得 7 ５%以上后，对墩柱顶进行凿毛处理,凿除顶部得水泥砂浆与松弱层,凿毛至新奇混凝土,并用空压机吹洁净。标高控制在比设计标高高３ cm 为宜,以便于安装盖梁底模。3、测量放样在盖梁施工前,对墩柱进行施工测量,作为安装盖梁底模得依据。墩柱施工测量与控制得内容包括：墩柱中心位置测量、立柱顶高程测量。墩柱中心测量采纳全站仪进行测量,高程测量就是根据施工中设立得临时水准点,用水准仪直接量测。最后需异人复核。4、模板支架、底模得制作与安装钢抱箍侧半幅：盖梁模板底采纳 28b 槽钢纵梁,抱箍东西侧单边各设置一道，一道全长 28、4m,纵桥向用 10cm×10cm 木枋间距0、15m 铺设作横梁,在贴近立柱处安放第一根与最后一根。在立柱顶凿毛处理、测量验收合格后,开始安装支模架。在支模架安装时,严格按由下而上得顺序进行,即先安装抱箍,再吊装纵梁,为防止纵梁侧倾,用钢管及扣件将两侧槽钢固定,待纵梁稳定后方可布置横梁木枋。满堂支架侧半幅:盖梁模板底为满堂支架,支架横桥向立杆间距0、6 ｍ,纵桥向立杆间距 0、4 ５ m,立杆最高为 2、7m,支架采纳 φ4８×３、5m ｍ脚手钢管,纵横向每隔 3 档设置一道剪刀撑。钢管顶设置顶托以调...
