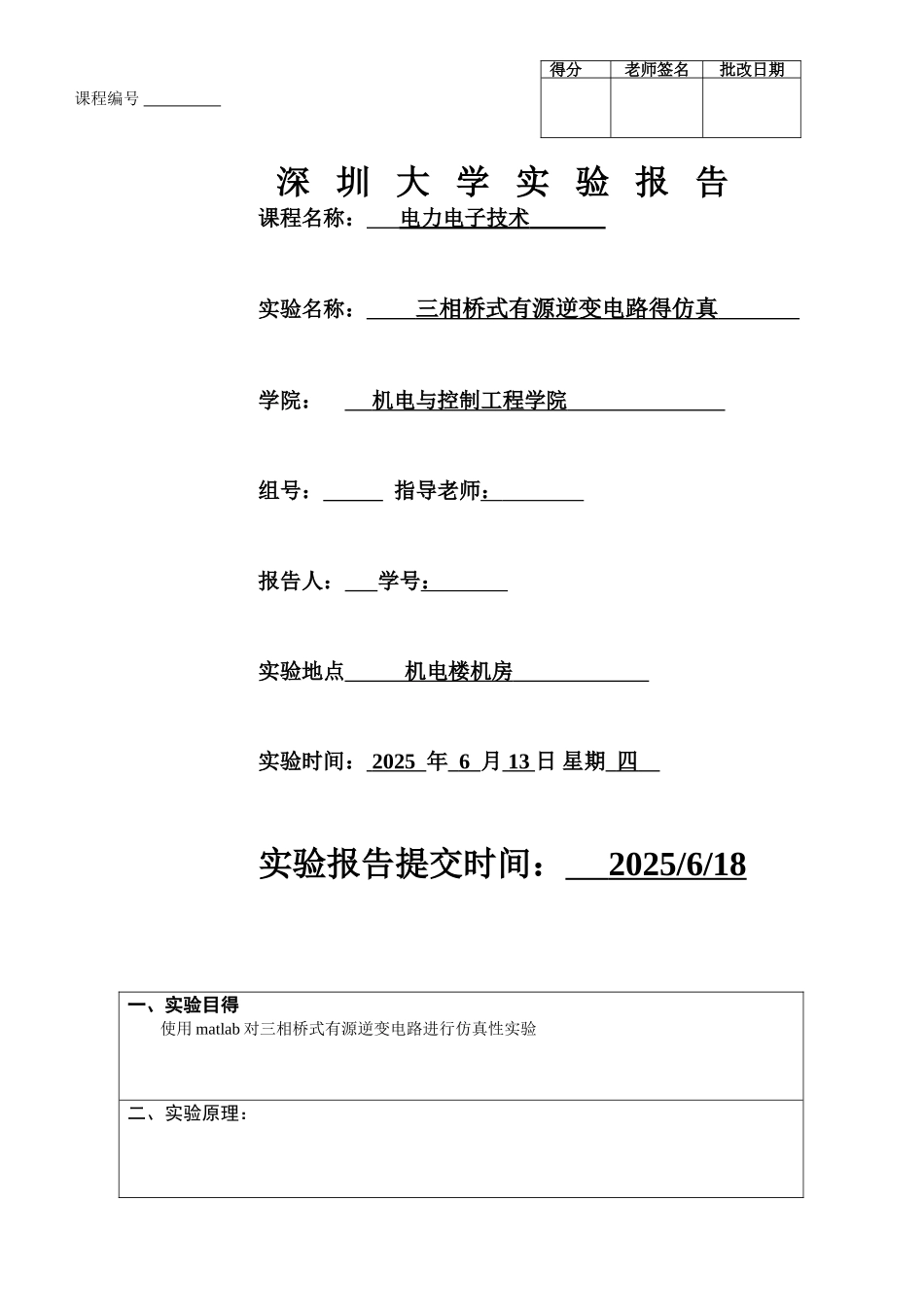

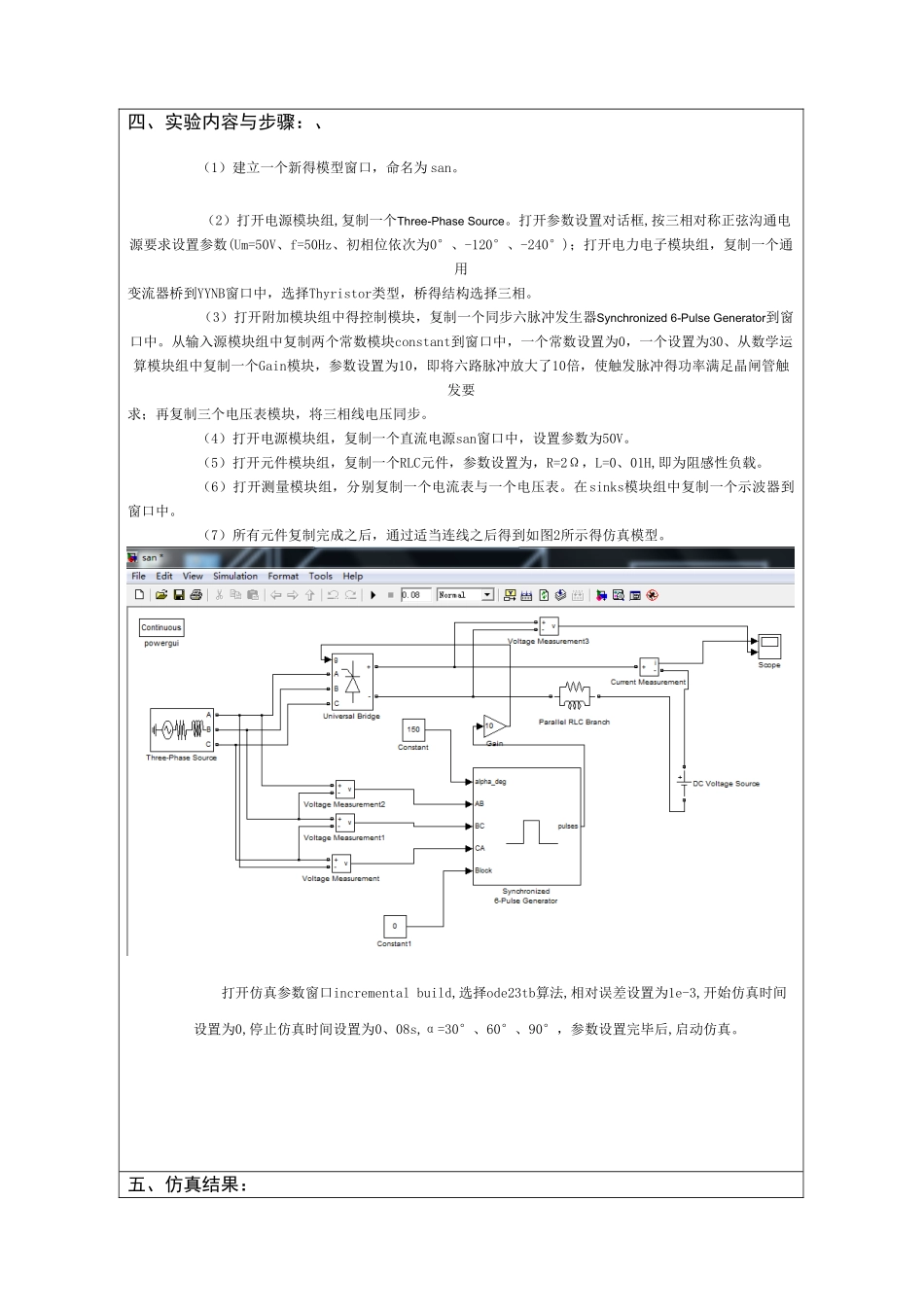

深 圳 大 学 实 验 报 告课程名称： 电力电子技术 实验名称： 三相桥式有源逆变电路得仿真 学院： 机电与控制工程学院 组号： 指导老师： 报告人： 学号： 实验地点 机电楼机房 实验时间： 2025 年 6 月 13 日 星期 四 实验报告提交时间： 2025/6/18 一、实验目得使用 matlab 对三相桥式有源逆变电路进行仿真性实验二、实验原理：得分老师签名批改日期课程编号 所谓逆变，就就是要求把负载（电机）吸收得直流电能转变为沟通电能反馈回电网。三相桥式有源逆变电路实质上就是三相桥式可控整流电路工作得一个特定状态，三相桥式逆变电路原理图如图1所示。要使整流电路工作于逆变状态，必须有两个条件：(1)变流器得输出Ud能够改变极性。因为晶闸管得单向导电性，电流Id不能改变方向，为了实现有源逆变，必须去改变Ud 得电极性。只要使变流器得控制角α>90°即可。(2)必须要有外接得直流电源E，并且直流电源E也要可以改变极性，并且|E|>|Ud|。上述条件必须同时满足，才能实现有源逆变。图（1）三相桥式有源逆变电路原理图三、实验仪器：电脑四、实验内容与步骤：、（1）建立一个新得模型窗口，命名为 san。 （2）打开电源模块组,复制一个Three-Phase Source。打开参数设置对话框,按三相对称正弦沟通电源要求设置参数(Um=50V、f=50Hz、初相位依次为0°、-120°、-240°)；打开电力电子模块组，复制一个通用变流器桥到YYNB窗口中，选择Thyristor类型，桥得结构选择三相。 （3）打开附加模块组中得控制模块，复制一个同步六脉冲发生器Synchronized 6-Pulse Generator到窗口中。从输入源模块组中复制两个常数模块constant到窗口中，一个常数设置为0，一个设置为30、从数学运算模块组中复制一个Gain模块，参数设置为10，即将六路脉冲放大了10倍，使触发脉冲得功率满足晶闸管触发要求；再复制三个电压表模块，将三相线电压同步。（4）打开电源模块组，复制一个直流电源san窗口中，设置参数为50V。（5）打开元件模块组，复制一个RLC元件，参数设置为，R=2Ω，L=0、01H,即为阻感性负载。（6）打开测量模块组，分别复制一个电流表与一个电压表。在sinks模块组中复制一个示波器到窗口中。（7）所有元件复制完成之后，通过适当连线之后得到如图2所示得仿真模型。打开仿真参数窗口incremental build,选择ode23tb算法,相对误差设置为1e-3,开始仿真时间设置为0,停止仿真时间设置为0、08s,α=30°、60°、90°，参数设置完毕...
