大唐华银金竹山发电厂b区运煤道路改造工程设计

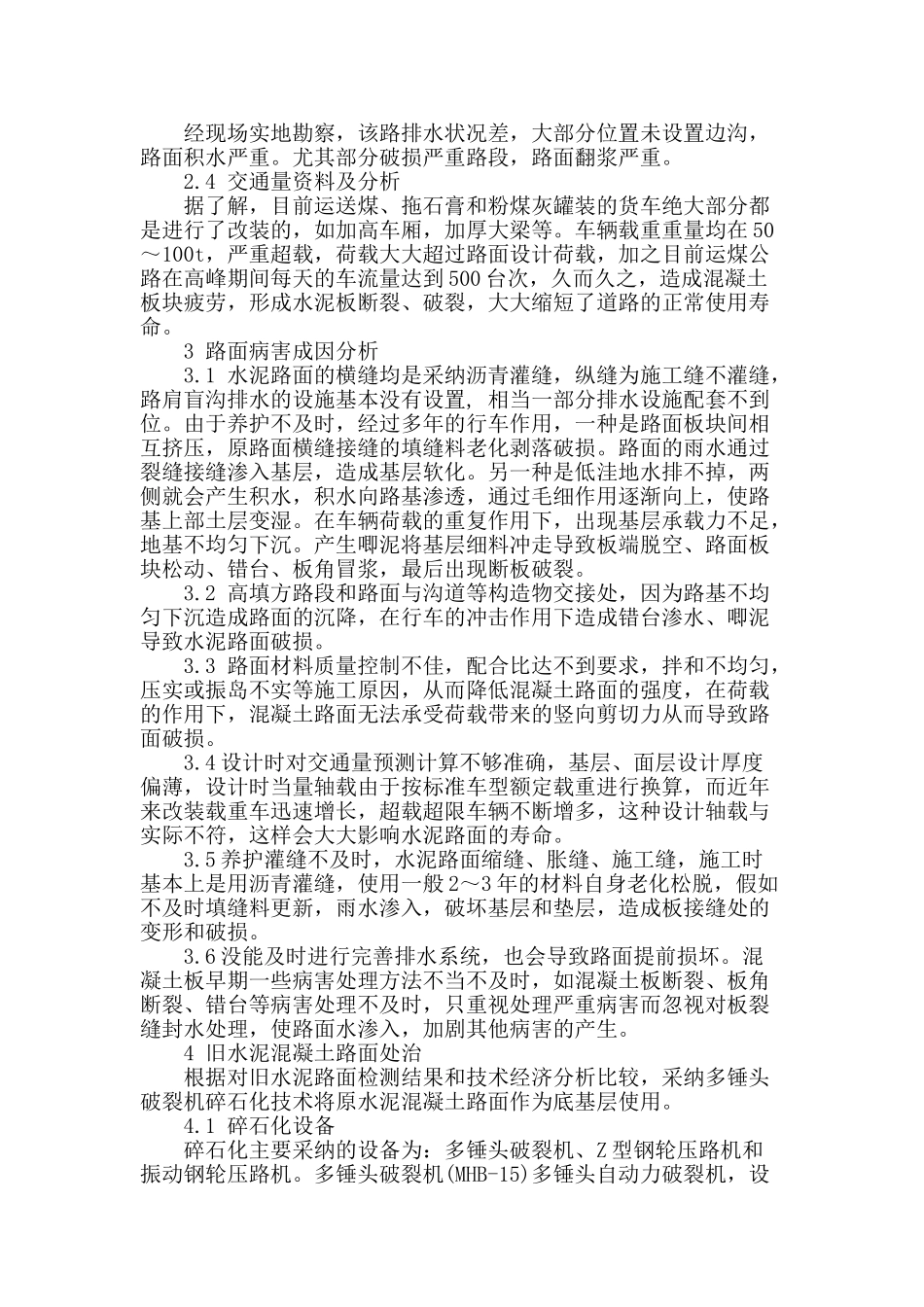

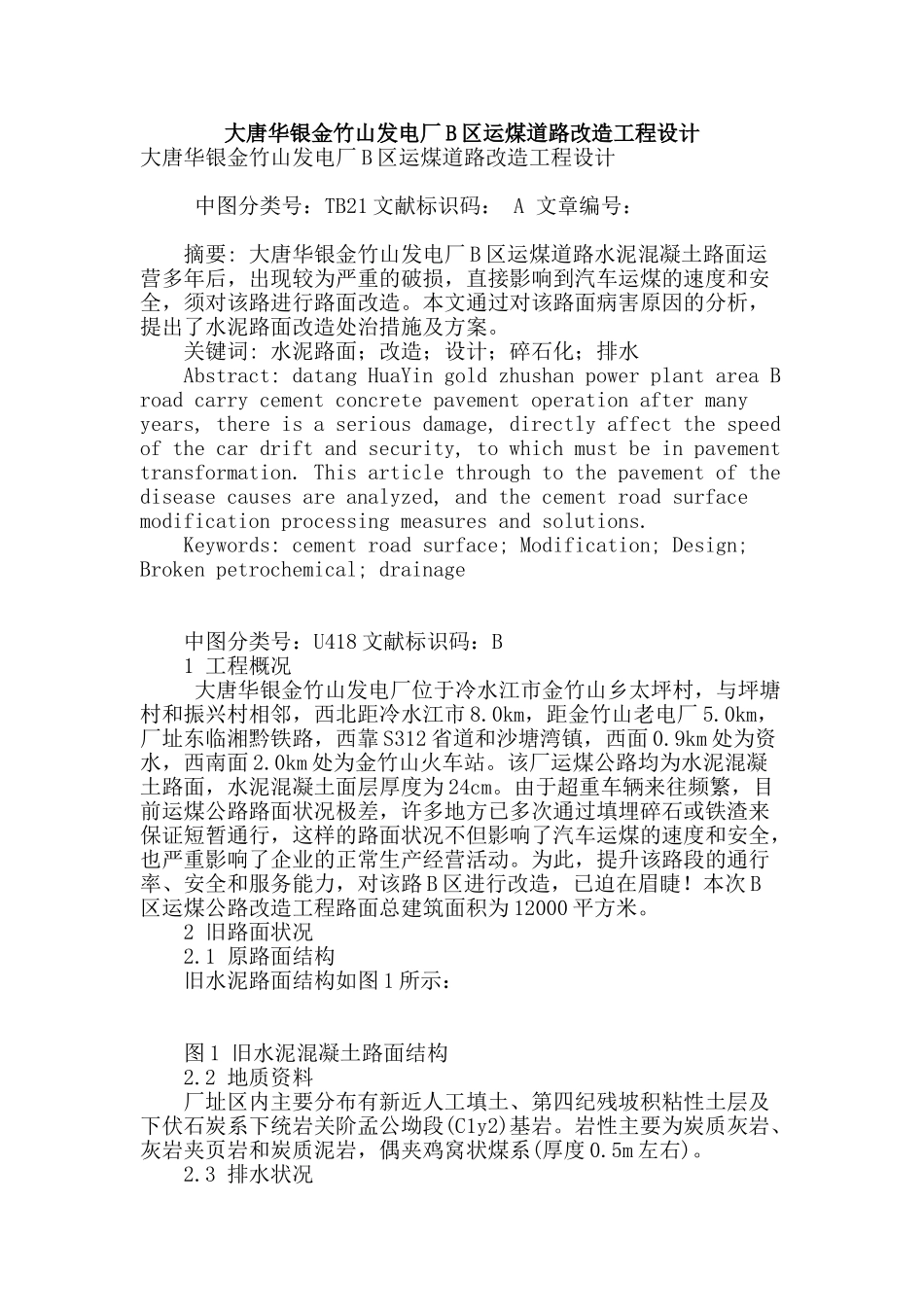

大唐华银金竹山发电厂 B 区运煤道路改造工程设计大唐华银金竹山发电厂 B 区运煤道路改造工程设计 中图分类号：TB21 文献标识码： A 文章编号： 摘要: 大唐华银金竹山发电厂 B 区运煤道路水泥混凝土路面运营多年后，出现较为严重的破损，直接影响到汽车运煤的速度和安全，须对该路进行路面改造。本文通过对该路面病害原因的分析，提出了水泥路面改造处治措施及方案。 关键词: 水泥路面；改造；设计；碎石化；排水 Abstract: datang HuaYin gold zhushan power plant area B road carry cement concrete pavement operation after many years, there is a serious damage, directly affect the speed of the car drift and security, to which must be in pavement transformation. This article through to the pavement of the disease causes are analyzed, and the cement road surface modification processing measures and solutions. Keywords: cement road surface; Modification; Design; Broken petrochemical; drainage 中图分类号：U418 文献标识码：B 1 工程概况 大唐华银金竹山发电厂位于冷水江市金竹山乡太坪村，与坪塘村和振兴村相邻，西北距冷水江市 8.0km，距金竹山老电厂 5.0km，厂址东临湘黔铁路，西靠 S312 省道和沙塘湾镇，西面 0.9km 处为资水，西南面 2.0km 处为金竹山火车站。该厂运煤公路均为水泥混凝土路面，水泥混凝土面层厚度为 24cm。由于超重车辆来往频繁，目前运煤公路路面状况极差，许多地方已多次通过填埋碎石或铁渣来保证短暂通行，这样的路面状况不但影响了汽车运煤的速度和安全，也严重影响了企业的正常生产经营活动。为此，提升该路段的通行率、安全和服务能力，对该路 B 区进行改造，已迫在眉睫！本次 B区运煤公路改造工程路面总建筑面积为 12000 平方米。 2 旧路面状况 2.1 原路面结构 旧水泥路面结构如图 1 所示： 图 1 旧水泥混凝土路面结构 2.2 地质资料 厂址区内主要分布有新近人工填土、第四纪残坡积粘性土层及下伏石炭系下统岩关阶孟公坳段(C1y2)基岩。岩性主要为炭质灰岩、灰岩夹页岩和炭质泥岩，偶夹鸡窝状煤系(厚度 0.5m 左右)。 2.3 排水状况 经现场实地勘察，该路排水状况差，大部分位置未设置边沟，路面积水严重。尤其部分破损严重路段，路面翻浆严重。 2.4 交...
