大型铸钢件铸造工艺CAD系统的开发与应用

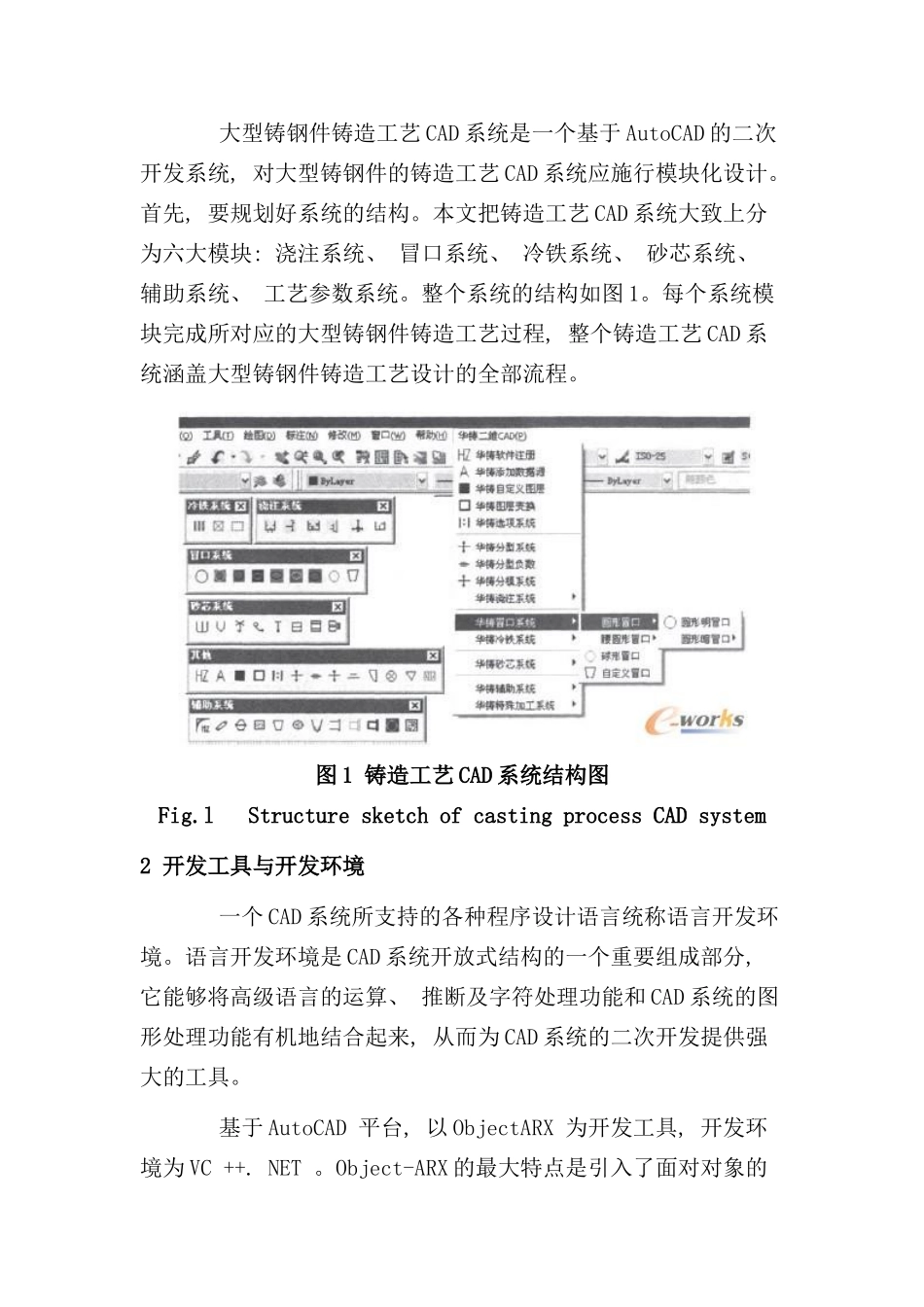

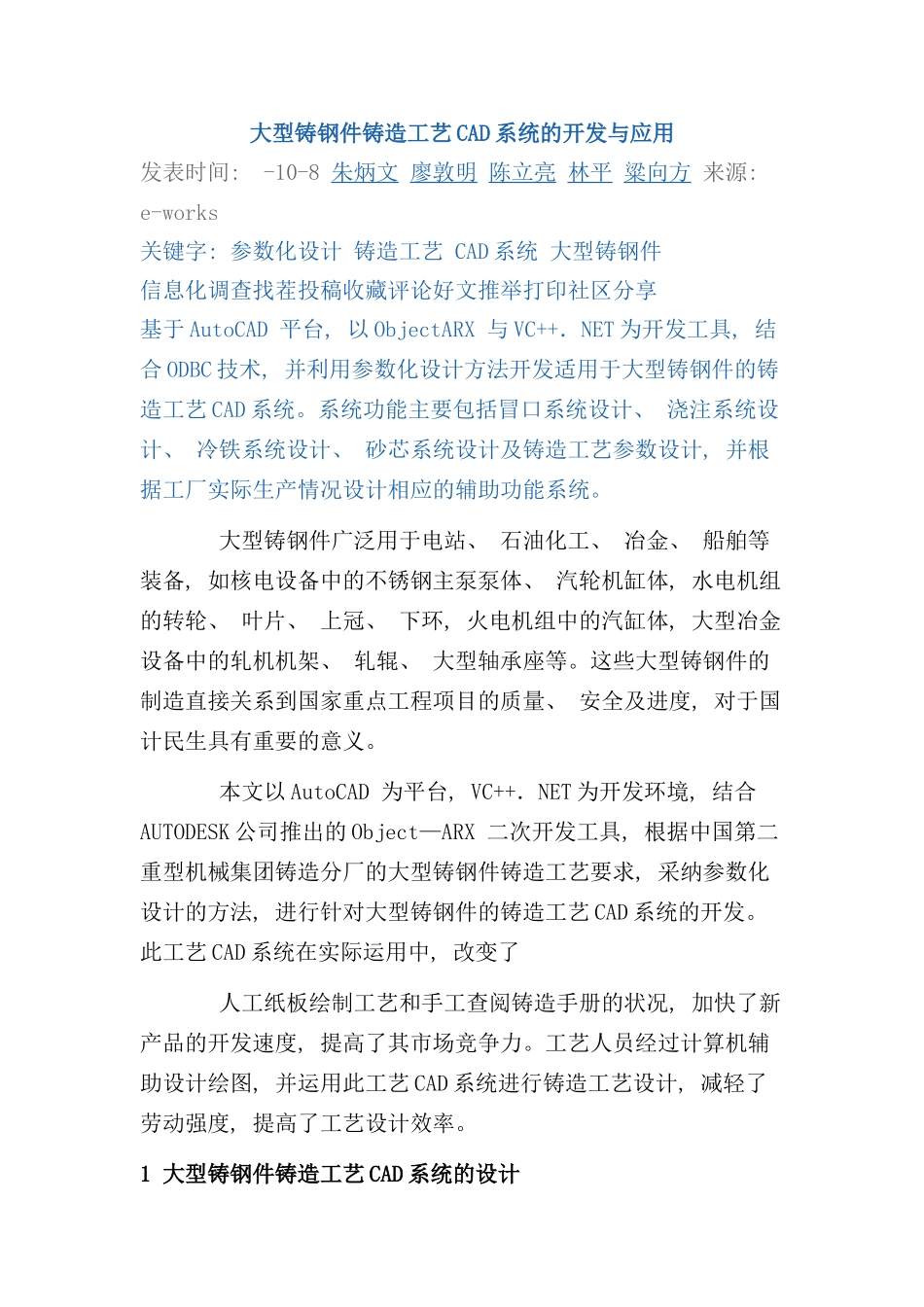

大型铸钢件铸造工艺 CAD 系统的开发与应用发表时间: -10-8 朱炳文 廖敦明 陈立亮 林平 粱向方 来源: e-works关键字: 参数化设计 铸造工艺 CAD 系统 大型铸钢件 信息化调查找茬投稿收藏评论好文推举打印社区分享基于 AutoCAD 平台, 以 ObjectARX 与 VC++．NET 为开发工具, 结合 ODBC 技术, 并利用参数化设计方法开发适用于大型铸钢件的铸造工艺 CAD 系统。系统功能主要包括冒口系统设计、 浇注系统设计、 冷铁系统设计、 砂芯系统设计及铸造工艺参数设计, 并根据工厂实际生产情况设计相应的辅助功能系统。 大型铸钢件广泛用于电站、 石油化工、 冶金、 船舶等装备, 如核电设备中的不锈钢主泵泵体、 汽轮机缸体, 水电机组的转轮、 叶片、 上冠、 下环, 火电机组中的汽缸体, 大型冶金设备中的轧机机架、 轧辊、 大型轴承座等。这些大型铸钢件的制造直接关系到国家重点工程项目的质量、 安全及进度, 对于国计民生具有重要的意义。 本文以 AutoCAD 为平台, VC++．NET 为开发环境, 结合AUTODESK 公司推出的 Object—ARX 二次开发工具, 根据中国第二重型机械集团铸造分厂的大型铸钢件铸造工艺要求, 采纳参数化设计的方法, 进行针对大型铸钢件的铸造工艺 CAD 系统的开发。此工艺 CAD 系统在实际运用中, 改变了 人工纸板绘制工艺和手工查阅铸造手册的状况, 加快了新产品的开发速度, 提高了其市场竞争力。工艺人员经过计算机辅助设计绘图, 并运用此工艺 CAD 系统进行铸造工艺设计, 减轻了劳动强度, 提高了工艺设计效率。1 大型铸钢件铸造工艺 CAD 系统的设计 大型铸钢件铸造工艺 CAD 系统是一个基于 AutoCAD 的二次开发系统, 对大型铸钢件的铸造工艺 CAD 系统应施行模块化设计。首先, 要规划好系统的结构。本文把铸造工艺 CAD 系统大致上分为六大模块: 浇注系统、 冒口系统、 冷铁系统、 砂芯系统、 辅助系统、 工艺参数系统。整个系统的结构如图 1。每个系统模块完成所对应的大型铸钢件铸造工艺过程, 整个铸造工艺 CAD 系统涵盖大型铸钢件铸造工艺设计的全部流程。图 1 铸造工艺 CAD 系统结构图Fig.l Structure sketch of casting process CAD system2 开发工具与开发环境 一个 CAD 系统所支持的各种程序设计语言统称语言开发环境。语言开发环境是 CAD 系统开放式结构的一个重要组成部分, 它能够将高级语言的运算、 推断及字符处理...
