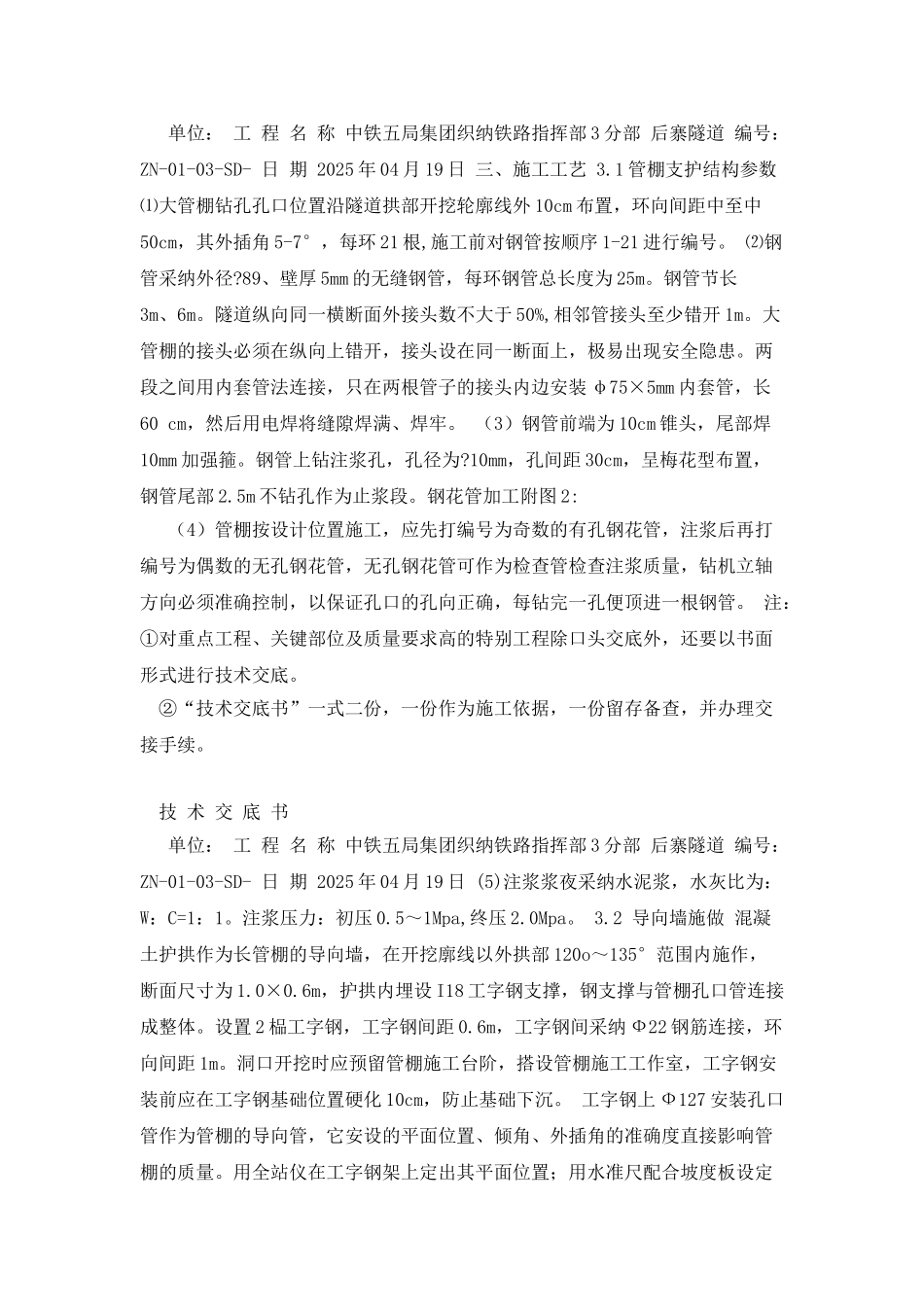

大管棚施工技术交底技 术 交 底 书 单位： 工 程 名 称 中铁五局集团织纳铁路指挥部 3 分部 后寨隧道 编号：ZN-01-03-SD- 日 期 2025 年 04 月 19 日 一、施工简介 后寨隧道出口里程为DK15+062，明暗交界里程为 DK15+056，隧道位于坡积碎石土层上，含水量大，埋深浅，工程力学性质差，围岩开挖后易坍塌，成洞困难。于隧道拱部 120°范围采纳超前大管棚注浆支护辅助施工，大管棚共 25 根，单根长度 25 米。 二、施工工序 2.1 洞口工程施工工序 1）做好洞口排水天沟及截水沟 2）明洞段开挖：自上而下，分层分段进行开挖，边坡防护，半断面开挖至明暗分界处。 3）于明暗交界处施做超前大管棚 4）明洞段下半断面落底，并做好临时边仰坡防护及直立开挖面的防护 5）施做明洞衬砌，明洞洞门及洞门外挡墙 6）暗洞施工 2.2 大管棚施工工序〃 注：①对重点工程、关键部位及质量要求高的特别工程除口头交底外，还要以书面形式进行技术交底。 ②“技术交底书”一式二份，一份作为施工依据，一份留存备查，并办理交接手续。 技 术 交 底 书 单位： 工 程 名 称 中铁五局集团织纳铁路指挥部 3 分部 后寨隧道 编号：ZN-01-03-SD- 日 期 2025 年 04 月 19 日 机具设备检修 施工准备 加工钢管 钢管与钻杆连接 钻 孔 至设计深度 钢管原材检验 备 料 钻机就位 地质钻机 钻机移位 管棚施钻完毕 安设注浆管路 注 浆 配 浆 结 束 注：①对重点工程、关键部位及质量要求高的特别工程除口头交底外，还要以书面形式进行技术交底。 ②“技术交底书”一式二份，一份作为施工依据，一份留存备查，并办理交接手续。 技 术 交 底 书 单位： 工 程 名 称 中铁五局集团织纳铁路指挥部 3 分部 后寨隧道 编号：ZN-01-03-SD- 日 期 2025 年 04 月 19 日 三、施工工艺 3.1 管棚支护结构参数 ⑴大管棚钻孔孔口位置沿隧道拱部开挖轮廓线外 10cm 布置，环向间距中至中50cm，其外插角 5-7°，每环 21 根,施工前对钢管按顺序 1-21 进行编号。 ⑵钢管采纳外径?89、壁厚 5mm 的无缝钢管，每环钢管总长度为 25m。钢管节长3m、6m。隧道纵向同一横断面外接头数不大于 50%,相邻管接头至少错开 1m。大管棚的接头必须在纵向上错开，接头设在同一断面上，极易出现安全隐患。两段之间用内套管法连接，只在两根管子的接头内边安装 φ75×5mm 内套管，长60 cm，然...
