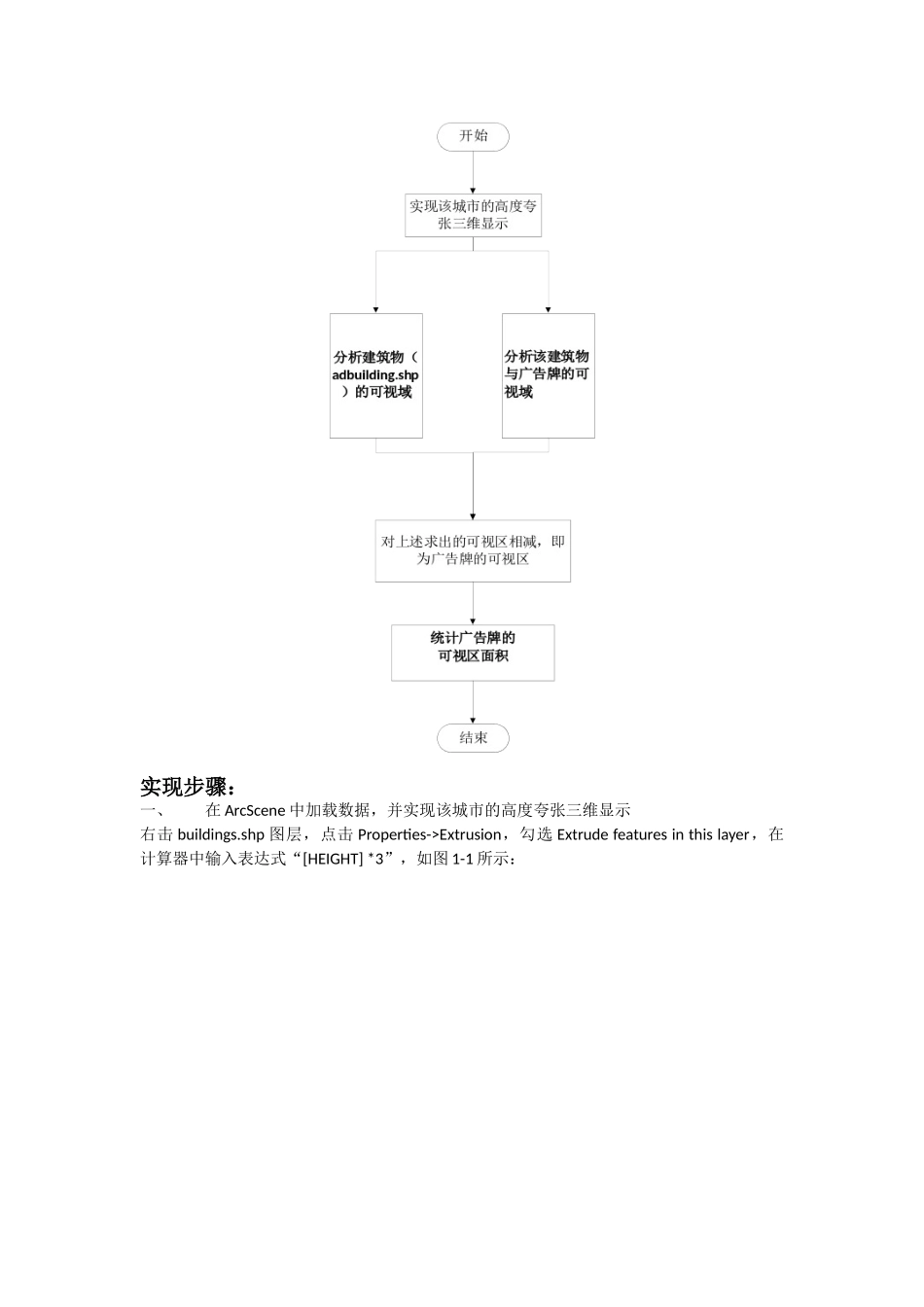

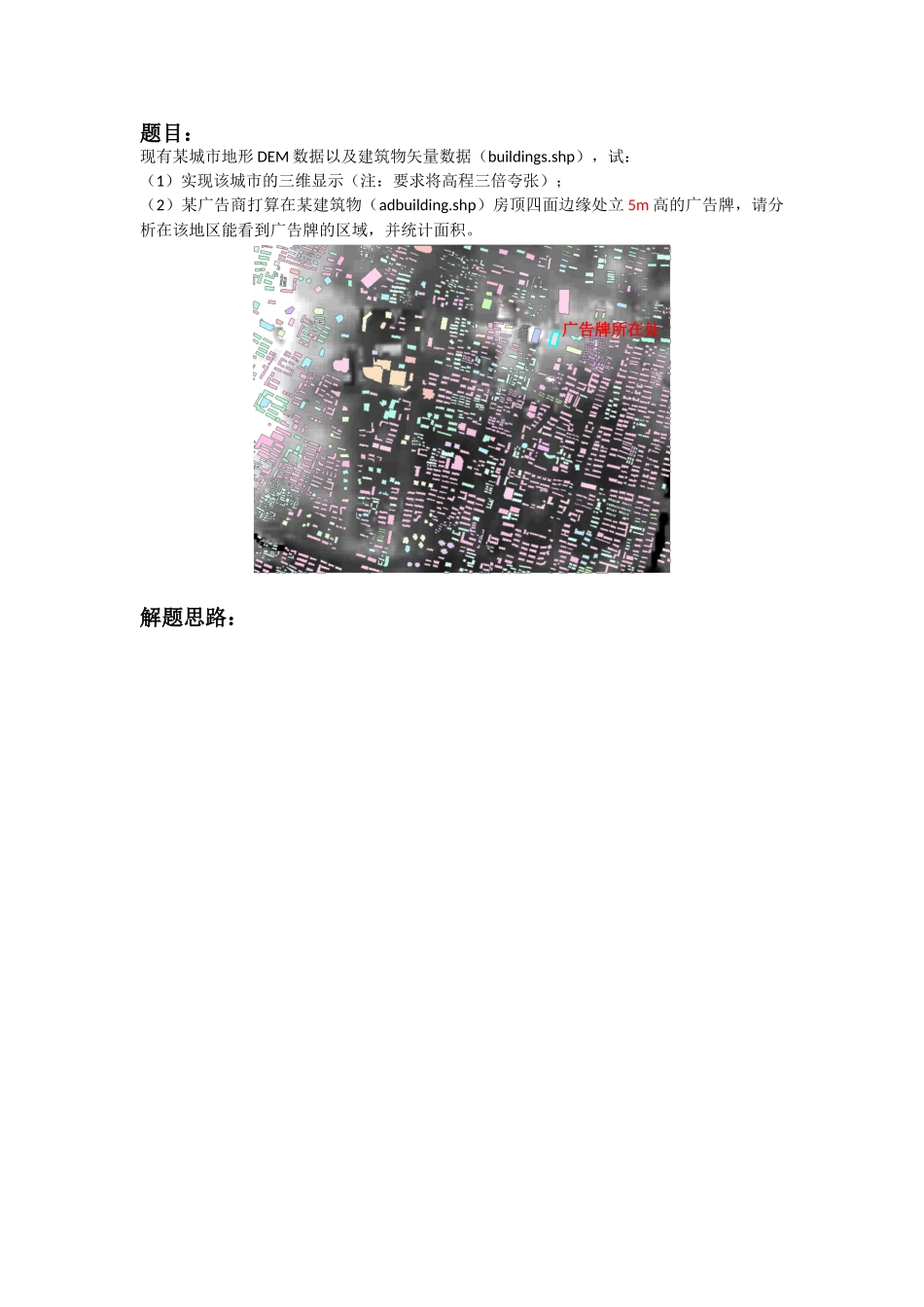

题目：现有某城市地形 DEM 数据以及建筑物矢量数据（buildings.shp），试：（1）实现该城市的三维显示（注：要求将高程三倍夸张）；（2）某广告商打算在某建筑物（adbuilding.shp）房顶四面边缘处立 5m 高的广告牌，请分析在该地区能看到广告牌的区域，并统计面积。解题思路：广告牌所在处实现步骤：一、在 ArcScene 中加载数据，并实现该城市的高度夸张三维显示右击 buildings.shp 图层，点击 Properties->Extrusion，勾选 Extrude features in this layer，在计算器中输入表达式“[HEIGHT] *3”，如图 1-1 所示：图 1-1点击 OK 后，城市的高度夸张三维显示如图 1-2 所示：图 1-2二、分析在该地区能看到广告牌的区域1、 分析建筑物（adbuilding.shp）的可视域（1）对 建 筑 物 （ adbuilding.shp ） 进 行 可 视 域 分 析 。 点 击 3D Analyst->Surface Analysis->Viewshed，在 Obeserver points 中加入 adbuilding 数据，点击 OK，则显示出建筑物的可视区和不可视区。（2）重分类视域分析图，分成两类（其中 1 代表不可视，2 代表可视）。点击 3D Analyst->Reclassify,点击 Classification,将 0 设置为 1,1-5 设置为 2。如图 2-1所示（其中绿色代表可视区）：图 2-1（3）将 视 域 图 转 换 成 Polygon 格 式 。 点 击 ArcToolbox->Conversion Tools->Raster to Polygon，选择数据，生成矢量数据。如图 2-2 所示：图 2-2（4）将可视区域的数据选择出来。点击 ArcToolbox->Analysis Tools->Extract->Select, 在Input Features 中输入坡度数据，在 Expression 中输入表达式“GRIDCODE =2”。如图 2-3 所示：图 2-32、 分析该建筑物与广告牌的可视域（1）将该建筑物的高度增加 5m。右击建筑物图层，选择 Properties，右击 HEIGHT 字段，选择 Field Calculator，输入表达式“HEIGHT=HEIGHT+5”。（2）用上述求建筑物的可视域方法，求出建筑物与广告牌的可视域。如图 2-4 所示：图 2-43、 对上述求出的可视区相减，即为广告牌的可视区。点击 ArcToolbox->Overlay->Erase，输入上面两个求出的数据，结果如图 2-5 所示：图 2-5可视域在城市中的位置如图 2-6 所示（蓝色为可视域）：图 2-6三、统计广告牌的可视区面积1、打开可视区域数据属性表，点击 Options->Add Field，添加 AREA 字段，数据类型为Double。如图 3-1。图 3-12、右键点击 AREA 字段列，然后点击 CALCULATE VALUES，选择 ADVANCED，输入代码Dim Output as double Dim pArea as Iarea Set pArea = [shape] Output = pArea.area，最后在最下面=处写 OUTPUT。如图 3-2。则计算出每一块区域面积。图 3-2此时属性表的数据如图 3-3 所示：图 3-3
