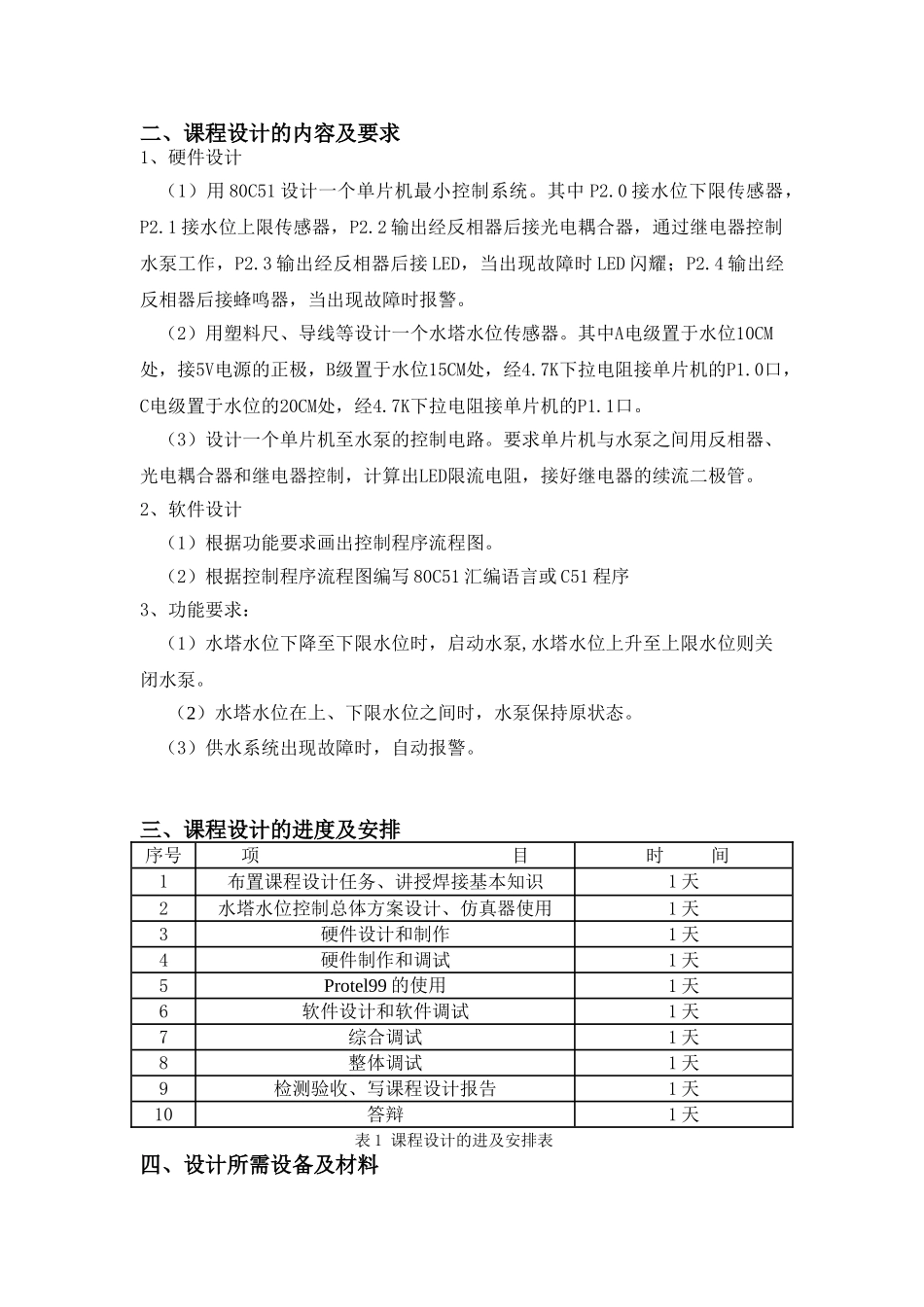

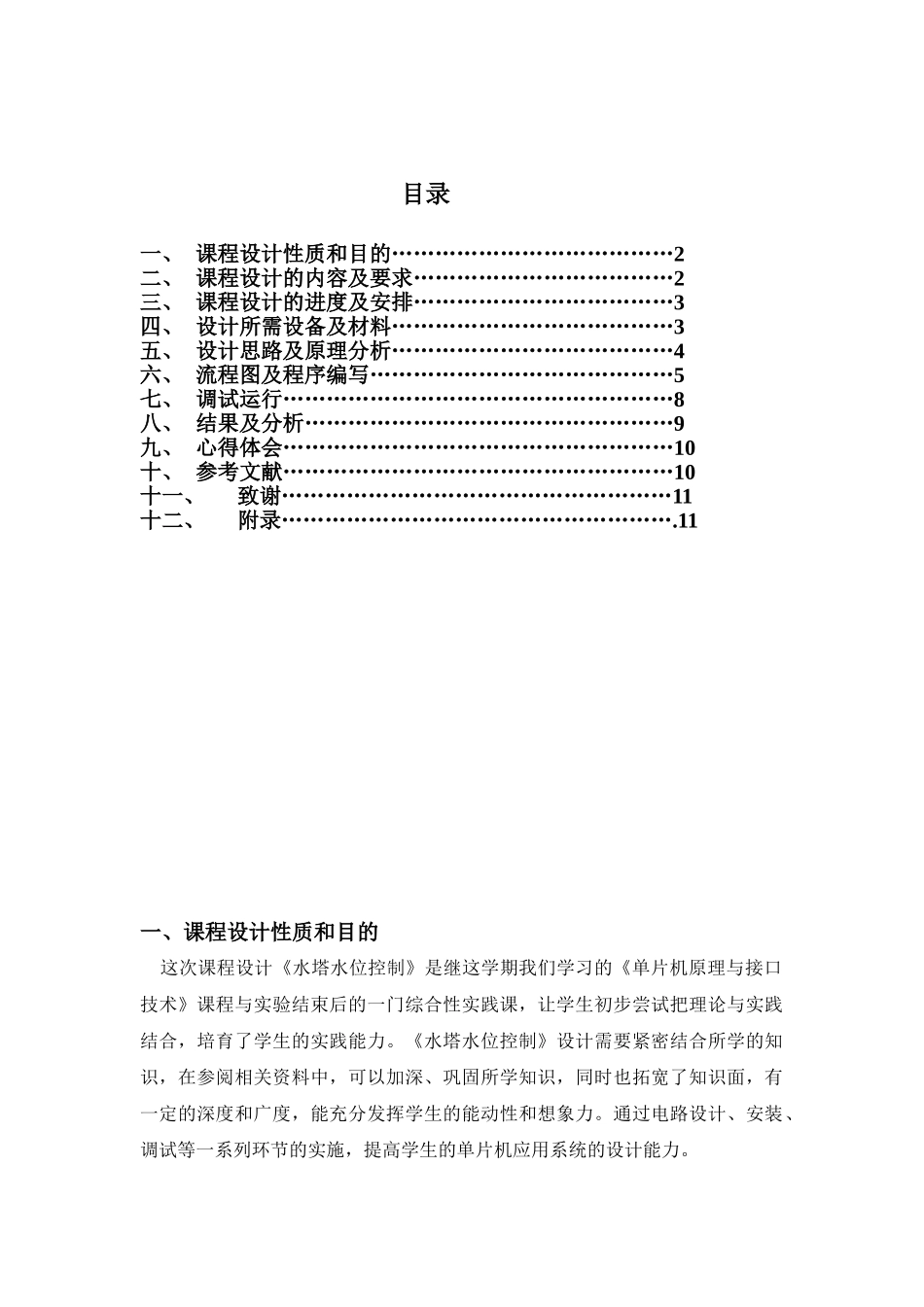

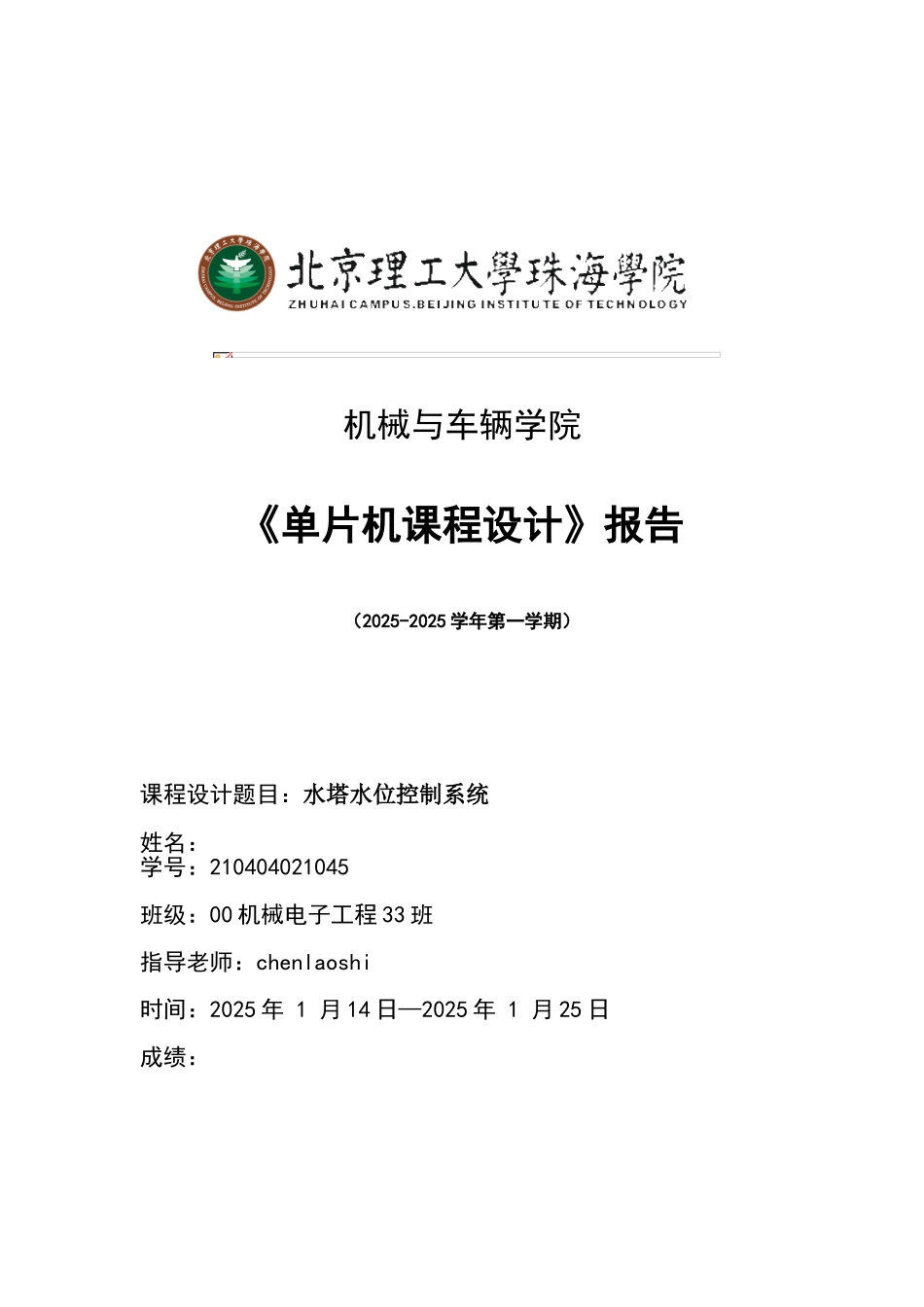

机械与车辆学院《单片机课程设计》报告（2025-2025 学年第一学期） 课程设计题目：水塔水位控制系统姓名：学号：210404021045 班级：00 机械电子工程 33 班指导老师：chenlaoshi时间：2025 年 1 月 14 日—2025 年 1 月 25 日成绩： 目录一、 课程设计性质和目的…………………………………2二、 课程设计的内容及要求………………………………2三、 课程设计的进度及安排………………………………3四、 设计所需设备及材料…………………………………3五、 设计思路及原理分析…………………………………4六、 流程图及程序编写……………………………………5七、 调试运行………………………………………………8八、 结果及分析……………………………………………9九、 心得体会………………………………………………10十、 参考文献………………………………………………10十一、致谢………………………………………………11十二、附录……………………………………………….11一、课程设计性质和目的 这次课程设计《水塔水位控制》是继这学期我们学习的《单片机原理与接口技术》课程与实验结束后的一门综合性实践课，让学生初步尝试把理论与实践结合，培育了学生的实践能力。《水塔水位控制》设计需要紧密结合所学的知识，在参阅相关资料中，可以加深、巩固所学知识，同时也拓宽了知识面，有一定的深度和广度，能充分发挥学生的能动性和想象力。通过电路设计、安装、调试等一系列环节的实施，提高学生的单片机应用系统的设计能力。二、课程设计的内容及要求1、硬件设计（1）用 80C51 设计一个单片机最小控制系统。其中 P2.0 接水位下限传感器，P2.1 接水位上限传感器，P2.2 输出经反相器后接光电耦合器，通过继电器控制水泵工作，P2.3 输出经反相器后接 LED，当出现故障时 LED 闪耀；P2.4 输出经反相器后接蜂鸣器，当出现故障时报警。（2）用塑料尺、导线等设计一个水塔水位传感器。其中A电级置于水位10CM处，接5V电源的正极，B级置于水位15CM处，经4.7K下拉电阻接单片机的P1.0口，C电级置于水位的20CM处，经4.7K下拉电阻接单片机的P1.1口。（3）设计一个单片机至水泵的控制电路。要求单片机与水泵之间用反相器、光电耦合器和继电器控制，计算出LED限流电阻，接好继电器的续流二极管。2、软件设计（1）根据功能要求画出控制程序流程图。（2）根据控制程序流程图编写 80C51 汇编语言或 C51 程序3、...
