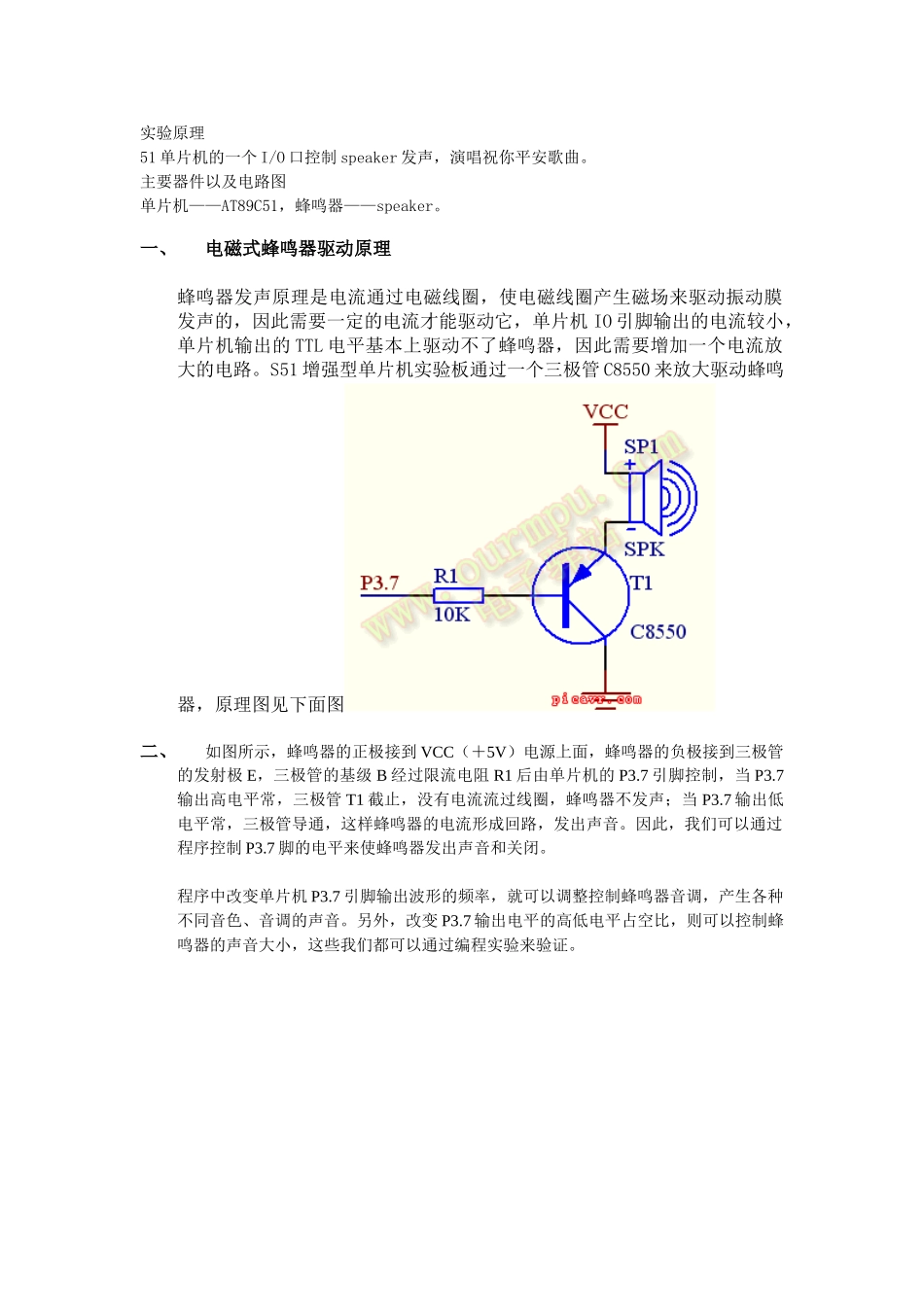

实验原理51 单片机的一个 I/O 口控制 speaker 发声，演唱祝你平安歌曲。主要器件以及电路图单片机——AT89C51，蜂鸣器——speaker。一、电磁式蜂鸣器驱动原理蜂鸣器发声原理是电流通过电磁线圈，使电磁线圈产生磁场来驱动振动膜发声的，因此需要一定的电流才能驱动它，单片机 IO 引脚输出的电流较小，单片机输出的 TTL 电平基本上驱动不了蜂鸣器，因此需要增加一个电流放大的电路。S51 增强型单片机实验板通过一个三极管 C8550 来放大驱动蜂鸣器，原理图见下面图二、如图所示，蜂鸣器的正极接到 VCC（＋5V）电源上面，蜂鸣器的负极接到三极管的发射极 E，三极管的基级 B 经过限流电阻 R1 后由单片机的 P3.7 引脚控制，当 P3.7输出高电平常，三极管 T1 截止，没有电流流过线圈，蜂鸣器不发声；当 P3.7 输出低电平常，三极管导通，这样蜂鸣器的电流形成回路，发出声音。因此，我们可以通过程序控制 P3.7 脚的电平来使蜂鸣器发出声音和关闭。程序中改变单片机 P3.7 引脚输出波形的频率，就可以调整控制蜂鸣器音调，产生各种不同音色、音调的声音。另外，改变 P3.7 输出电平的高低电平占空比，则可以控制蜂鸣器的声音大小，这些我们都可以通过编程实验来验证。 ;------------------------------------; 蜂鸣器演奏--祝你平安; 功能：蜂鸣器-蜂鸣器奏乐-祝你平安;------------------------------------ SPK bit P2.3 ORG 0000H LJMP START ORG 000BH INC 20H ;中断服务,中断计数器加 1 MOV TH0,#0D8H MOV TL0,#0EFH ;12M 晶振，形成 10 毫秒中断 RETISTART: MOV SP,#60H ;计数器中断初始化 MOV TH0,#0D8H MOV TL0,#0EFH MOV TMOD,#01H MOV IE,#82HMUSIC0: NOP MOV DPTR,#DAT ;表头地址送 DPTR MOV 20H,#00H ;中断计数器清 0 MOV B,#00H ;表序号清 0MUSIC1: NOP CLR A MOVC A,@A+DPTR ;查表取代码 JZ END0 ;是 00H,则结束 CJNE A,#0FFH,MUSIC5 LJMP MUSIC3MUSIC5: NOP MOV R6,A INC DPTR MOV A,B MOVC A,@A+DPTR ;取节拍代码送 R7 MOV R7,A SETB TR0 ;启动计数MUSIC2: NOP CPL SPK MOV A,R6 MOV R3,A LCALL DEL MOV A,R7 CJNE A,20H,MUSIC2 ;中断计数器(20H)=R7 否?不等,则继续循环 MOV 20H,#00H ;等于,则取下一代码 INC DPTR ; INC B LJMP MUSIC1MUSIC3: NOP CLR TR0 ;休止 100 毫秒 MOV R2,#0DHMUSI...
