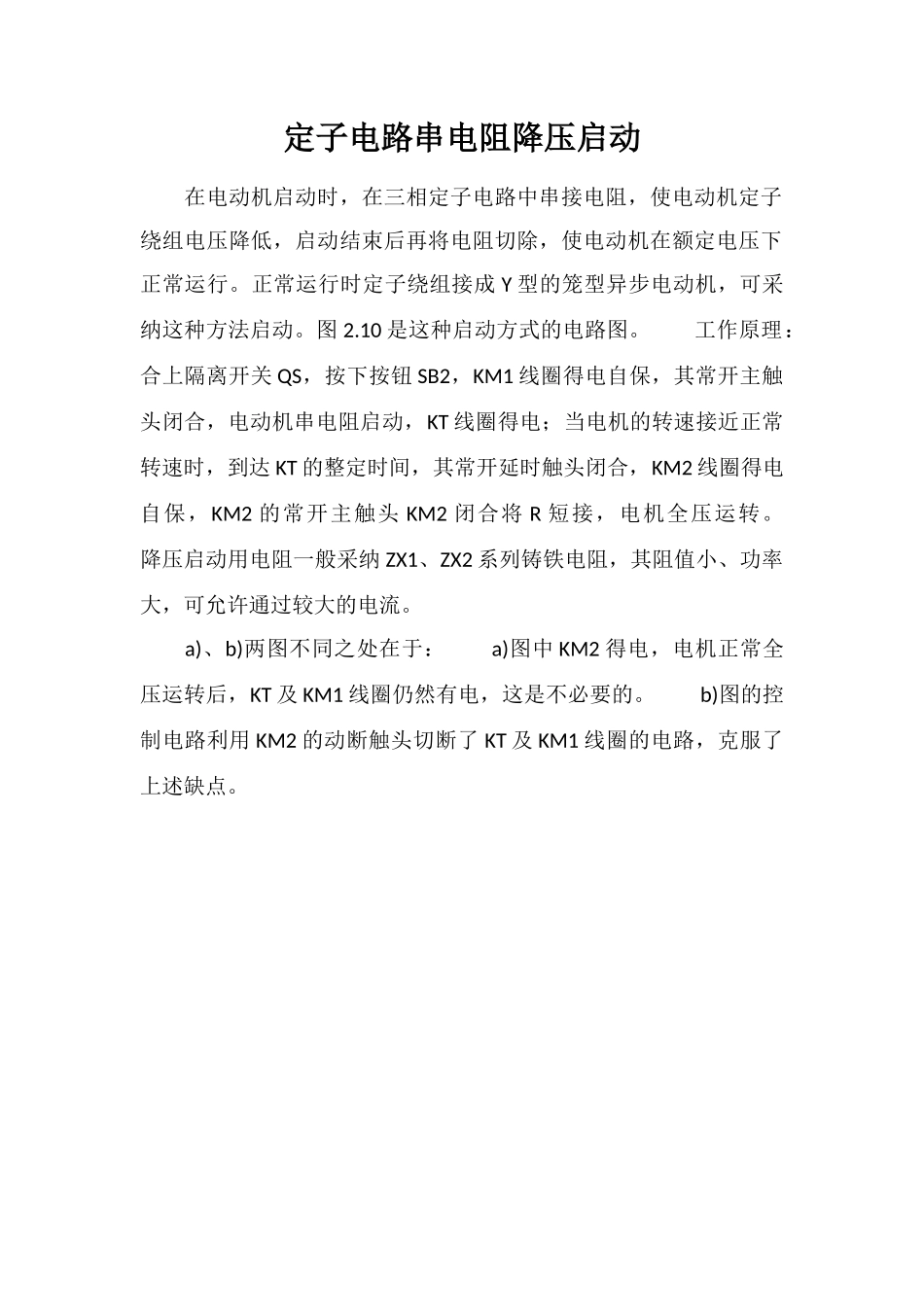

定子电路串电阻降压启动 在电动机启动时，在三相定子电路中串接电阻，使电动机定子绕组电压降低，启动结束后再将电阻切除，使电动机在额定电压下正常运行。正常运行时定子绕组接成 Y 型的笼型异步电动机，可采纳这种方法启动。图 2.10 是这种启动方式的电路图。 工作原理：合上隔离开关 QS，按下按钮 SB2，KM1 线圈得电自保，其常开主触头闭合，电动机串电阻启动，KT 线圈得电；当电机的转速接近正常转速时，到达 KT 的整定时间，其常开延时触头闭合，KM2 线圈得电自保，KM2 的常开主触头 KM2 闭合将 R 短接，电机全压运转。 降压启动用电阻一般采纳 ZX1、ZX2 系列铸铁电阻，其阻值小、功率大，可允许通过较大的电流。 a)、b)两图不同之处在于： a)图中 KM2 得电，电机正常全压运转后，KT 及 KM1 线圈仍然有电，这是不必要的。 b)图的控制电路利用 KM2 的动断触头切断了 KT 及 KM1 线圈的电路，克服了上述缺点。
