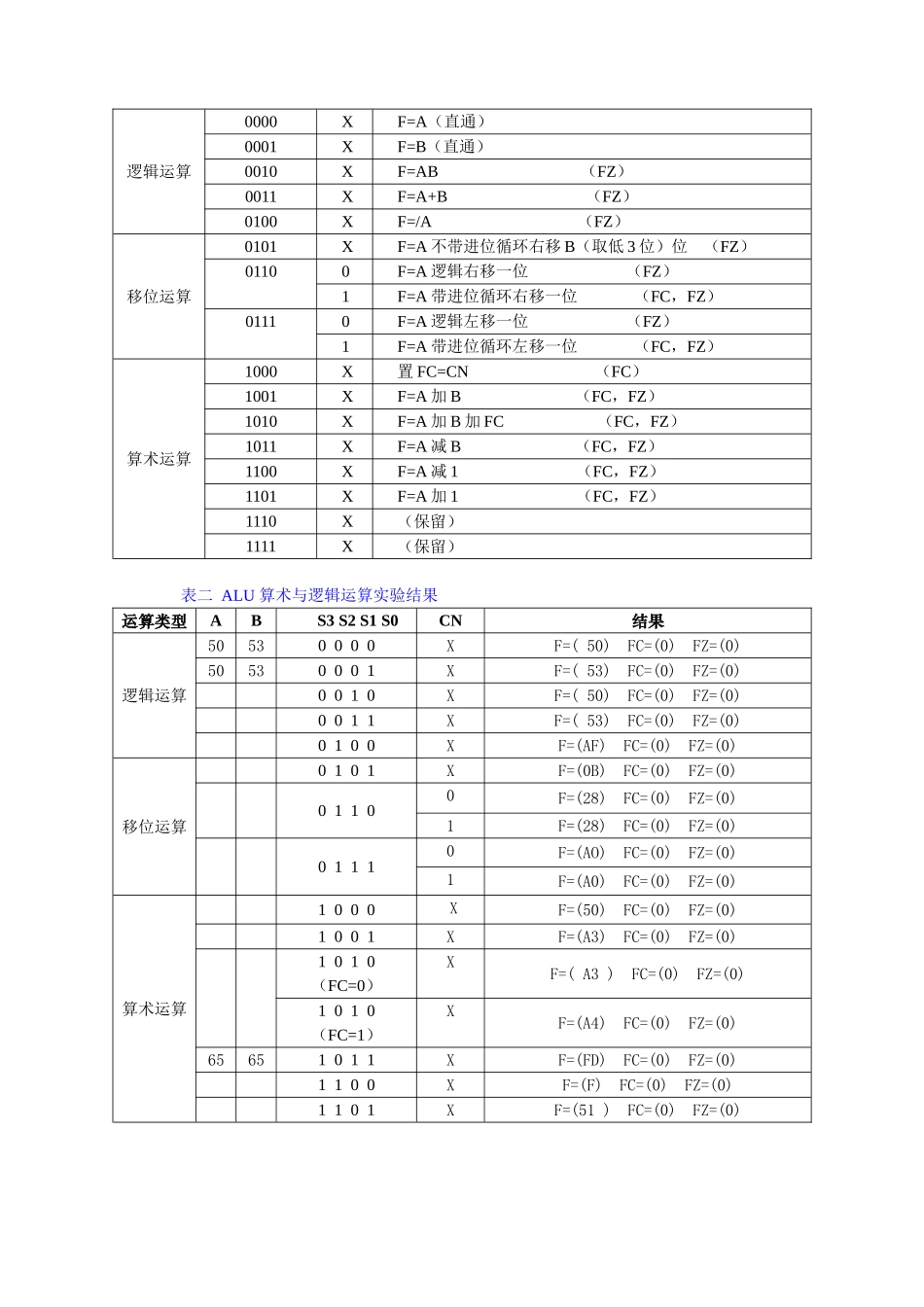

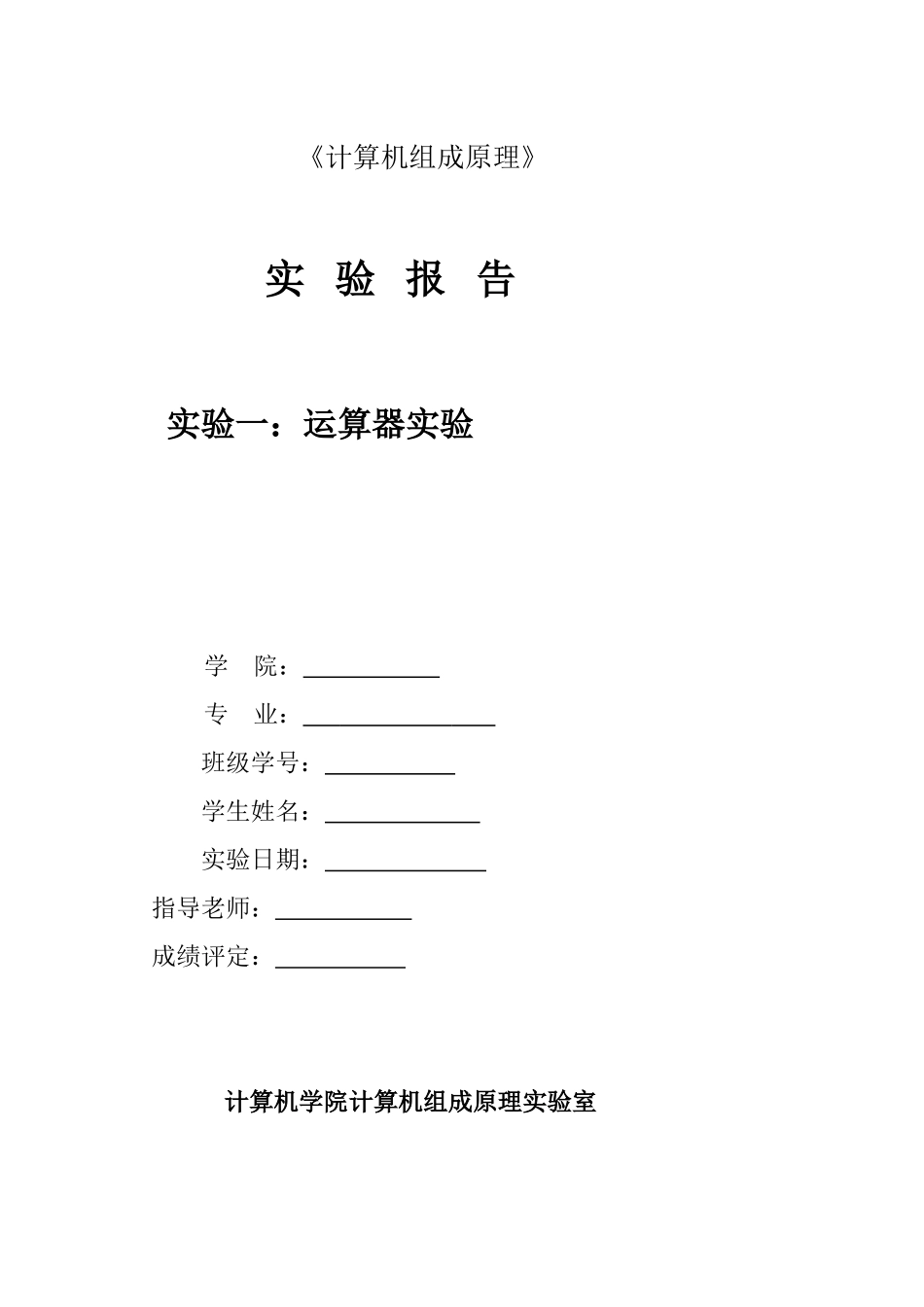

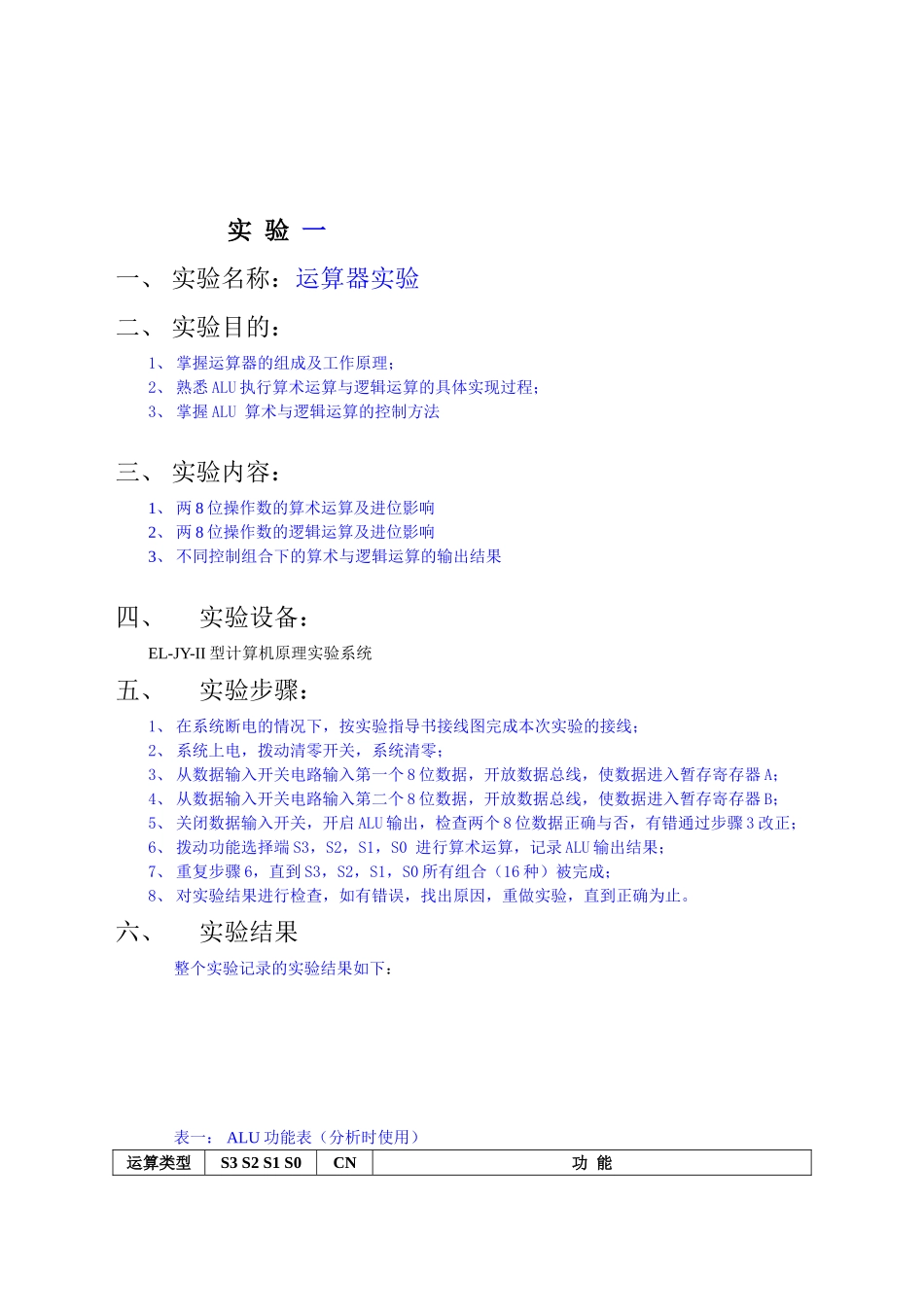

《计算机组成原理》实 验 报 告实验一：运算器实验学 院： 专 业： 班级学号： 学生姓名： 实验日期： 指导老师： 成绩评定： 计算机学院计算机组成原理实验室 实 验 一一、 实验名称：运算器实验二、 实验目的：1、 掌握运算器的组成及工作原理；2、 熟悉 ALU 执行算术运算与逻辑运算的具体实现过程；3、 掌握 ALU 算术与逻辑运算的控制方法三、 实验内容：1、 两 8 位操作数的算术运算及进位影响2、 两 8 位操作数的逻辑运算及进位影响3、 不同控制组合下的算术与逻辑运算的输出结果四、实验设备：EL-JY-II 型计算机原理实验系统五、实验步骤：1、 在系统断电的情况下，按实验指导书接线图完成本次实验的接线；2、 系统上电，拨动清零开关，系统清零；3、 从数据输入开关电路输入第一个 8 位数据，开放数据总线，使数据进入暂存寄存器 A；4、 从数据输入开关电路输入第二个 8 位数据，开放数据总线，使数据进入暂存寄存器 B；5、 关闭数据输入开关，开启 ALU 输出，检查两个 8 位数据正确与否，有错通过步骤 3 改正；6、 拨动功能选择端 S3，S2，S1，S0 进行算术运算，记录 ALU 输出结果；7、 重复步骤 6，直到 S3，S2，S1，S0 所有组合（16 种）被完成；8、 对实验结果进行检查，如有错误，找出原因，重做实验，直到正确为止。六、实验结果整个实验记录的实验结果如下：表一： ALU 功能表（分析时使用）运算类型S3 S2 S1 S0 CN功 能逻辑运算0000XF=A（直通） 0001XF=B（直通） 0010XF=AB （FZ）0011XF=A+B （FZ）0100XF=/A （FZ）移位运算0101XF=A 不带进位循环右移 B（取低 3 位）位 （FZ）01100F=A 逻辑右移一位 （FZ）1F=A 带进位循环右移一位 （FC，FZ）01110F=A 逻辑左移一位 （FZ）1F=A 带进位循环左移一位 （FC，FZ）算术运算1000X置 FC=CN （FC）1001XF=A 加 B （FC，FZ）1010XF=A 加 B 加 FC （FC，FZ）1011XF=A 减 B （FC，FZ）1100XF=A 减 1 （FC，FZ）1101XF=A 加 1 （FC，FZ）1110X（保留）1111X（保留）表二 ALU 算术与逻辑运算实验结果 运算类型ABS3 S2 S1 S0 CN结果逻辑运算5053 0 0 0 0XF=( 50) FC=(0) FZ=(0)50530 0 0 1XF=( 53) FC=(0) FZ=(0)0 0 1 0XF=( 50) FC=(0) FZ=(0)0 0 1 1XF=( 53) FC=(0) FZ=(0)0 1 0 0XF=(AF) FC=(0) FZ=(0)移位运算0 1 0 1XF=(0B) FC=(0)...
