密肋楼板模壳的安装与拆除交底记录VIP专享

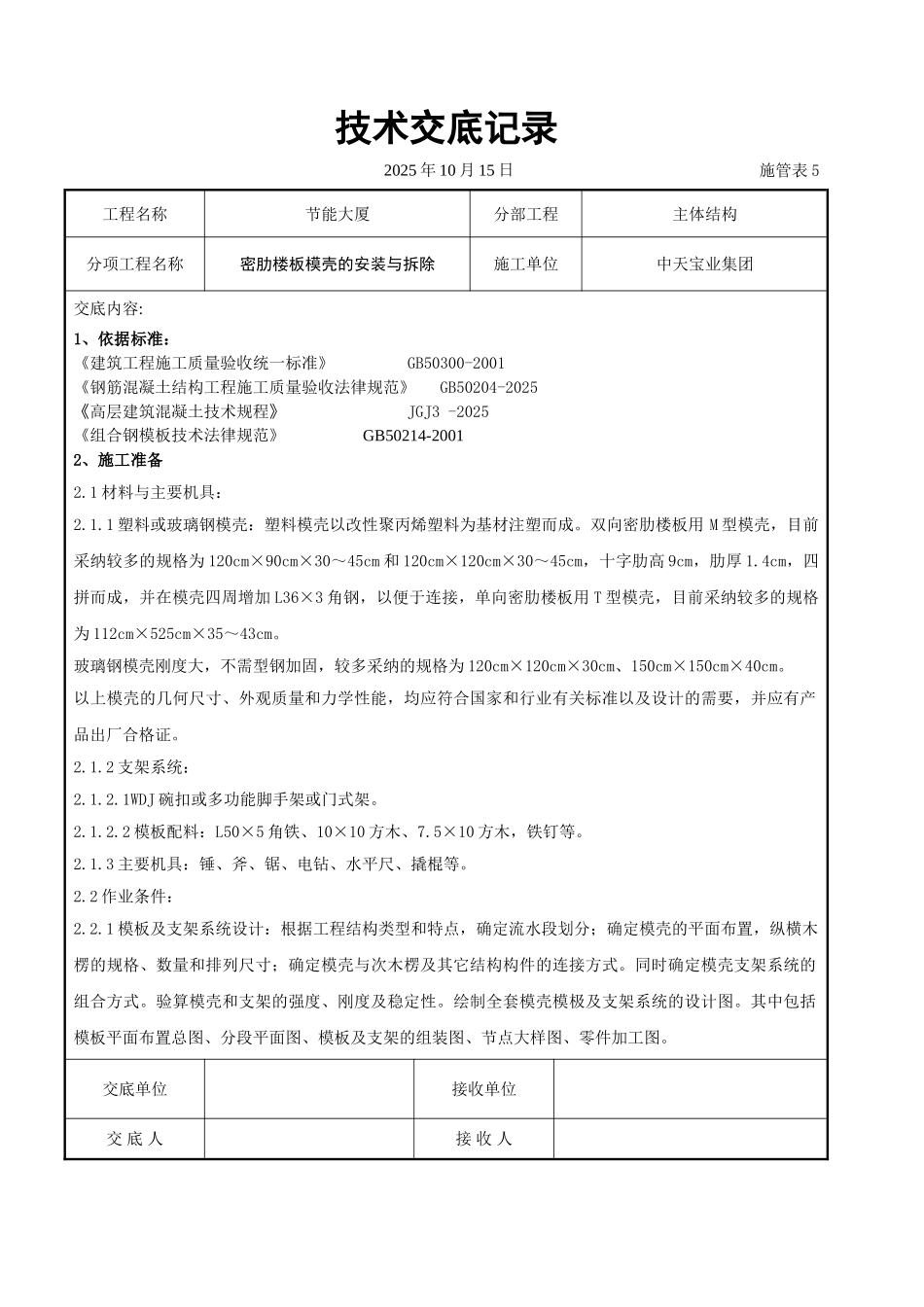

技术交底记录2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程主体结构分项工程名称密肋楼板模壳的安装与拆除施工单位中天宝业集团交底内容:1、依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《钢筋混凝土结构工程施工质量验收法律规范》 GB50204-2025《高层建筑混凝土技术规程》 JGJ3 -2025《组合钢模板技术法律规范》 GB50214-20012、施工准备2.1 材料与主要机具：2.1.1 塑料或玻璃钢模壳：塑料模壳以改性聚丙烯塑料为基材注塑而成。双向密肋楼板用 M 型模壳，目前采纳较多的规格为 120cm×90cm×30～45cm 和 120cm×120cm×30～45cm，十字肋高 9cm，肋厚 1.4cm，四拼而成，并在模壳四周增加 L36×3 角钢，以便于连接，单向密肋楼板用 T 型模壳，目前采纳较多的规格为 112cm×525cm×35～43cm。玻璃钢模壳刚度大，不需型钢加固，较多采纳的规格为 120cm×120cm×30cm、150cm×150cm×40cm。以上模壳的几何尺寸、外观质量和力学性能，均应符合国家和行业有关标准以及设计的需要，并应有产品出厂合格证。2.1.2 支架系统：2.1.2.1WDJ 碗扣或多功能脚手架或门式架。2.1.2.2 模板配料：L50×5 角铁、10×10 方木、7.5×10 方木，铁钉等。2.1.3 主要机具：锤、斧、锯、电钻、水平尺、撬棍等。2.2 作业条件：2.2.1 模板及支架系统设计：根据工程结构类型和特点，确定流水段划分；确定模壳的平面布置，纵横木楞的规格、数量和排列尺寸；确定模壳与次木楞及其它结构构件的连接方式。同时确定模壳支架系统的组合方式。验算模壳和支架的强度、刚度及稳定性。绘制全套模壳模极及支架系统的设计图。其中包括模板平面布置总图、分段平面图、模板及支架的组装图、节点大样图、零件加工图。交底单位接收单位交 底 人接 收 人技术交底记录2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程主体结构分项工程名称密肋楼板模壳的安装与拆除施工单位中天宝业集团交底内容:2.2.2 柱（角筒）、楼电梯墙及剪力墙的混凝土强度已达到设计或施工法律规范要求的再施强度。2.2.3 楼面的轴线、水准标高引测到墙、柱上，并办完预检手续。3、模壳模板安装的操作工艺（以主次木楞支撑体系为例）3.1 工艺流程：安装支架——安装主次木楞——调整密肋梁底标高及起拱——安装模壳——质量检验。3.2 支架系统可采纳 WDJ 碗扣式多功能架或门架，可预组拼成定型飞模支架，吊运组合和分解，亦可单件用钢支柱、钢...
