对水泥混凝土裂缝成因分析与处理的探讨VIP专享

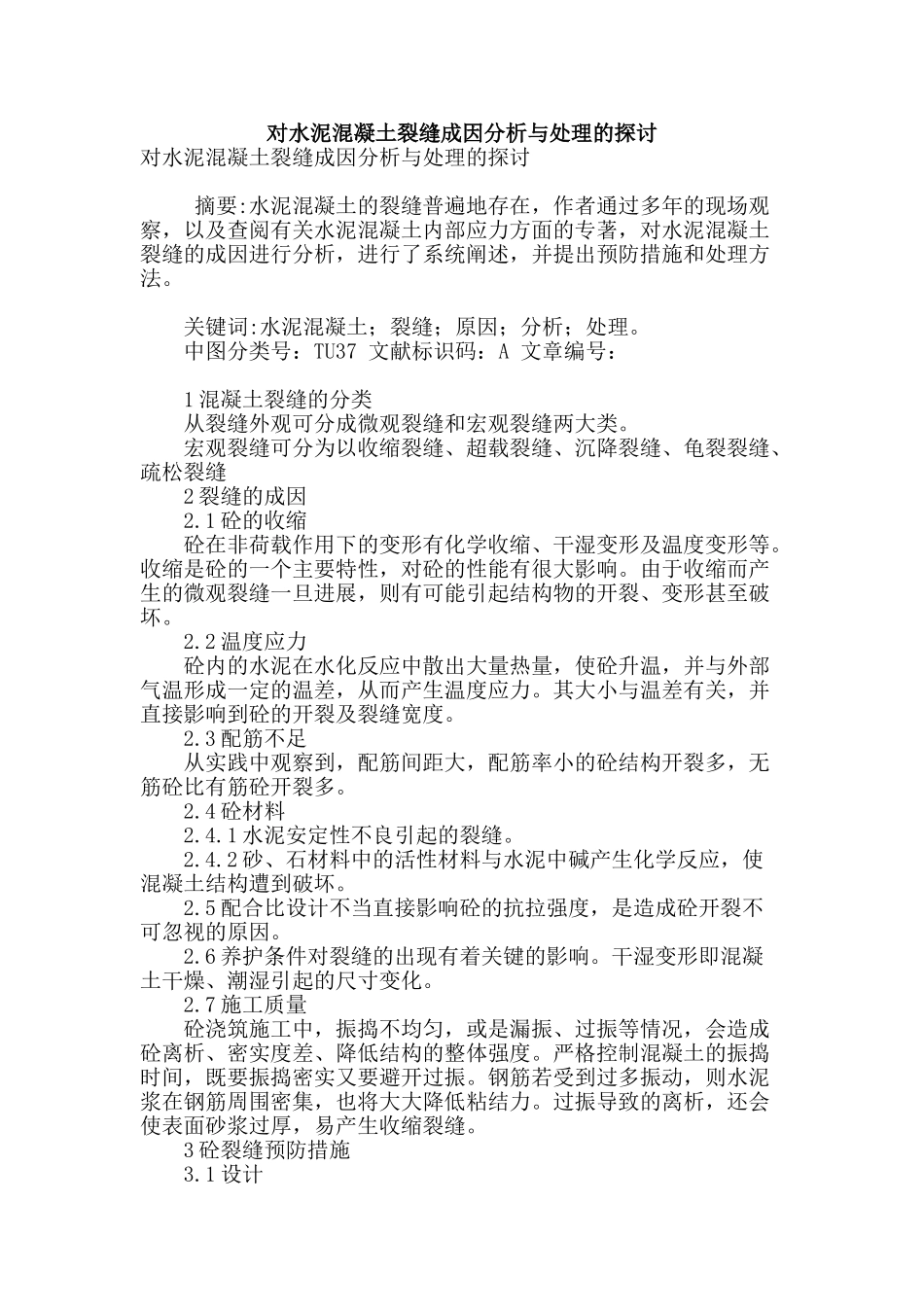

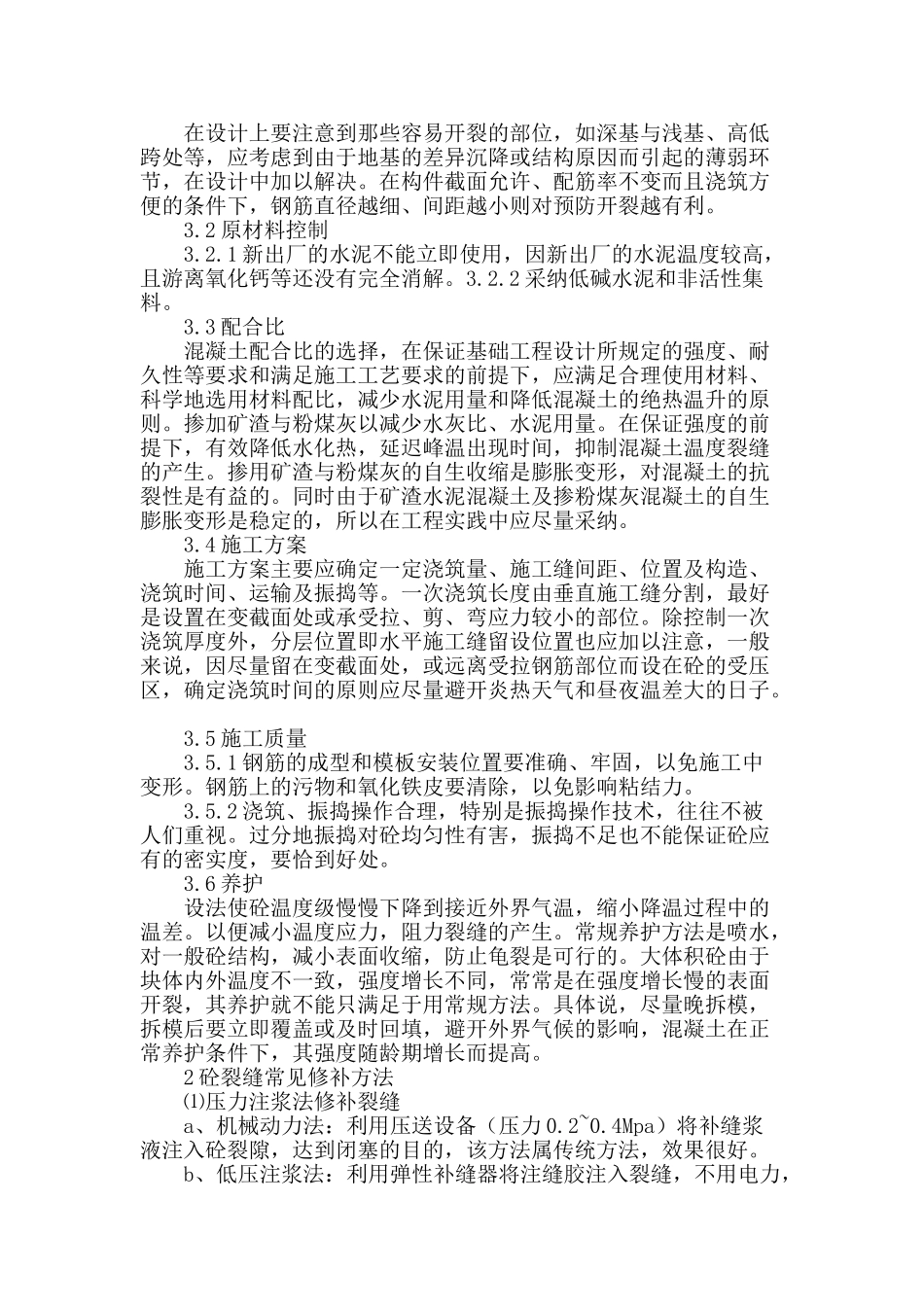

对水泥混凝土裂缝成因分析与处理的探讨对水泥混凝土裂缝成因分析与处理的探讨 摘要:水泥混凝土的裂缝普遍地存在，作者通过多年的现场观察，以及查阅有关水泥混凝土内部应力方面的专著，对水泥混凝土裂缝的成因进行分析，进行了系统阐述，并提出预防措施和处理方法。 关键词:水泥混凝土；裂缝；原因；分析；处理。 中图分类号：TU37 文献标识码：A 文章编号： 1 混凝土裂缝的分类 从裂缝外观可分成微观裂缝和宏观裂缝两大类。 宏观裂缝可分为以收缩裂缝、超载裂缝、沉降裂缝、龟裂裂缝、疏松裂缝 2 裂缝的成因 2.1 砼的收缩 砼在非荷载作用下的变形有化学收缩、干湿变形及温度变形等。收缩是砼的一个主要特性，对砼的性能有很大影响。由于收缩而产生的微观裂缝一旦进展，则有可能引起结构物的开裂、变形甚至破坏。 2.2 温度应力 砼内的水泥在水化反应中散出大量热量，使砼升温，并与外部气温形成一定的温差，从而产生温度应力。其大小与温差有关，并直接影响到砼的开裂及裂缝宽度。 2.3 配筋不足 从实践中观察到，配筋间距大，配筋率小的砼结构开裂多，无筋砼比有筋砼开裂多。 2.4 砼材料 2.4.1 水泥安定性不良引起的裂缝。 2.4.2 砂、石材料中的活性材料与水泥中碱产生化学反应，使混凝土结构遭到破坏。 2.5 配合比设计不当直接影响砼的抗拉强度，是造成砼开裂不可忽视的原因。 2.6 养护条件对裂缝的出现有着关键的影响。干湿变形即混凝土干燥、潮湿引起的尺寸变化。 2.7 施工质量 砼浇筑施工中，振捣不均匀，或是漏振、过振等情况，会造成砼离析、密实度差、降低结构的整体强度。严格控制混凝土的振捣时间，既要振捣密实又要避开过振。钢筋若受到过多振动，则水泥浆在钢筋周围密集，也将大大降低粘结力。过振导致的离析，还会使表面砂浆过厚，易产生收缩裂缝。 3 砼裂缝预防措施 3.1 设计 在设计上要注意到那些容易开裂的部位，如深基与浅基、高低跨处等，应考虑到由于地基的差异沉降或结构原因而引起的薄弱环节，在设计中加以解决。在构件截面允许、配筋率不变而且浇筑方便的条件下，钢筋直径越细、间距越小则对预防开裂越有利。 3.2 原材料控制 3.2.1 新出厂的水泥不能立即使用，因新出厂的水泥温度较高，且游离氧化钙等还没有完全消解。3.2.2 采纳低碱水泥和非活性集料。 3.3 配合比 混凝土配合比的选择，在保证基础工程设计所规定的强度、耐久性等要求和满足施工工艺要求的前提下，应满足合理...
