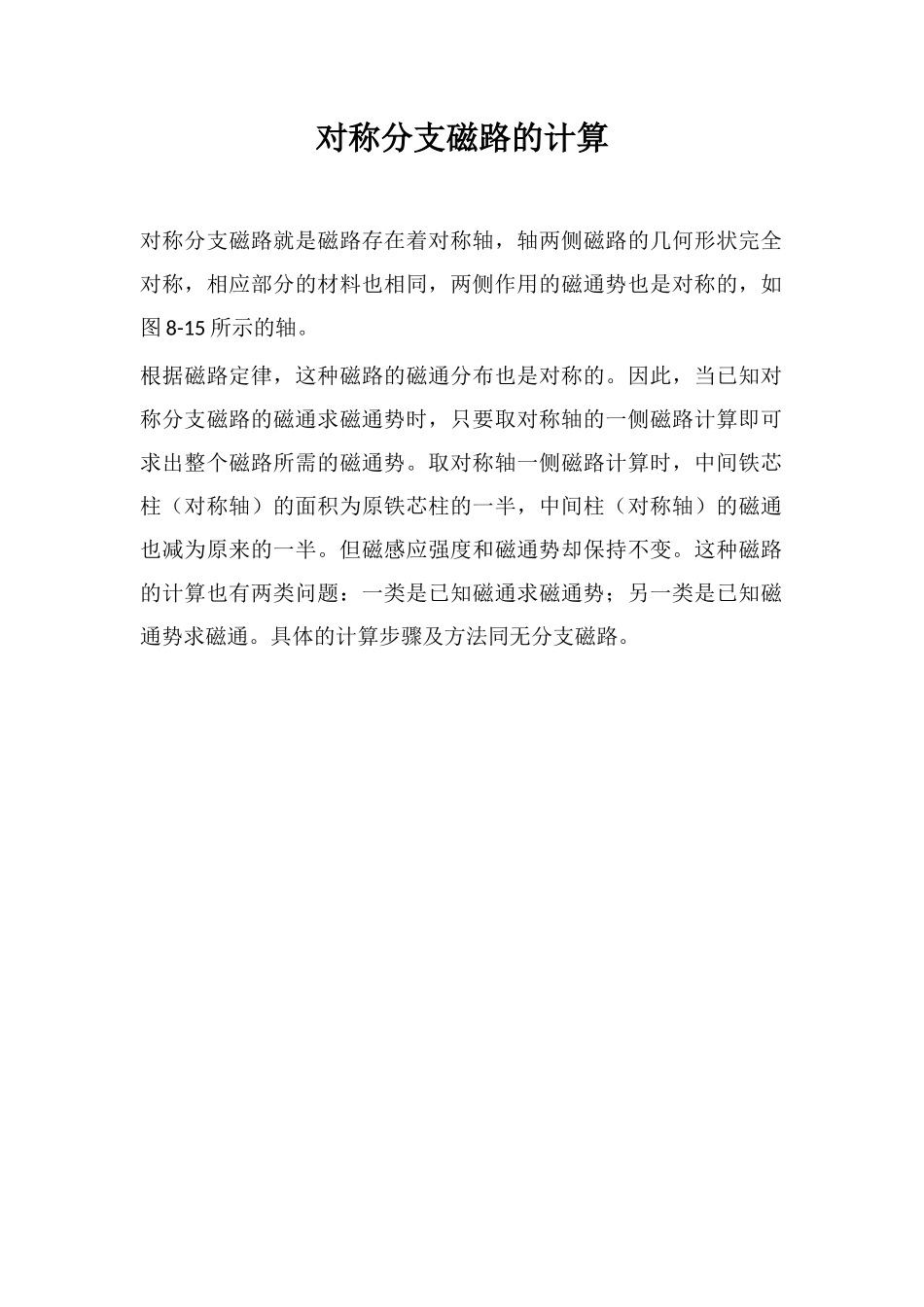

对称分支磁路的计算

对称分支磁路的计算对称分支磁路就是磁路存在着对称轴，轴两侧磁路的几何形状完全对称，相应部分的材料也相同，两侧作用的磁通势也是对称的，如图 8-15 所示的轴。根据磁路定律，这种磁路的磁通分布也是对称的。因此，当已知对称分支磁路的磁通求磁通势时，只要取对称轴的一侧磁路计算即可求出整个磁路所需的磁通势。取对称轴一侧磁路计算时，中间铁芯柱（对称轴）的面积为原铁芯柱的一半，中间柱（对称轴）的磁通也减为原来的一半。但磁感应强度和磁通势却保持不变。这种磁路的计算也有两类问题：一类是已知磁通求磁通势；另一类是已知磁通势求磁通。具体的计算步骤及方法同无分支磁路。
