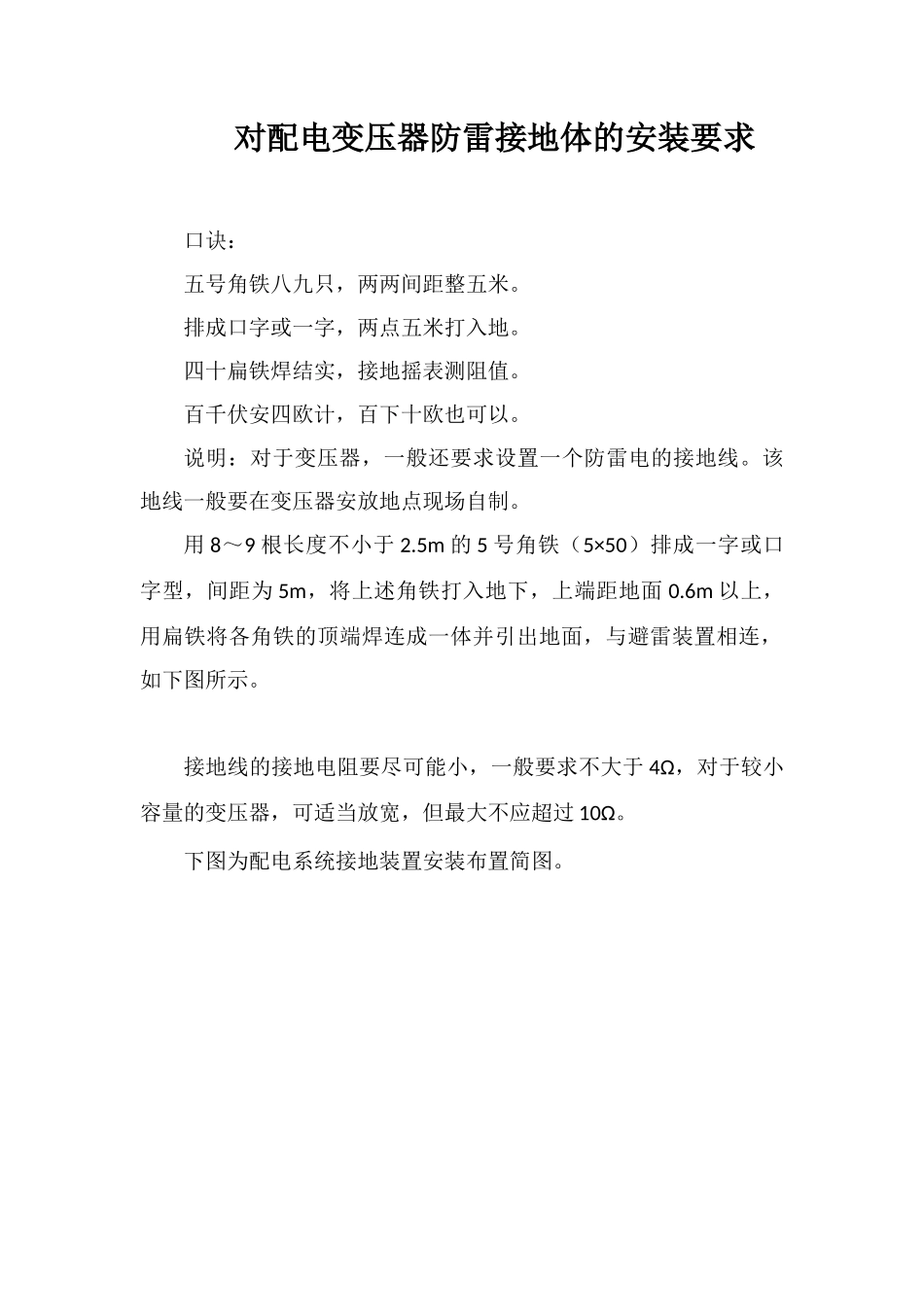

对配电变压器防雷接地体的安装要求

对配电变压器防雷接地体的安装要求口诀：五号角铁八九只，两两间距整五米。排成口字或一字，两点五米打入地。四十扁铁焊结实，接地摇表测阻值。百千伏安四欧计，百下十欧也可以。说明：对于变压器，一般还要求设置一个防雷电的接地线。该地线一般要在变压器安放地点现场自制。用 8～9 根长度不小于 2.5m 的 5 号角铁（5×50）排成一字或口字型，间距为 5m，将上述角铁打入地下，上端距地面 0.6m 以上，用扁铁将各角铁的顶端焊连成一体并引出地面，与避雷装置相连，如下图所示。接地线的接地电阻要尽可能小，一般要求不大于 4Ω，对于较小容量的变压器，可适当放宽，但最大不应超过 10Ω。下图为配电系统接地装置安装布置简图。
