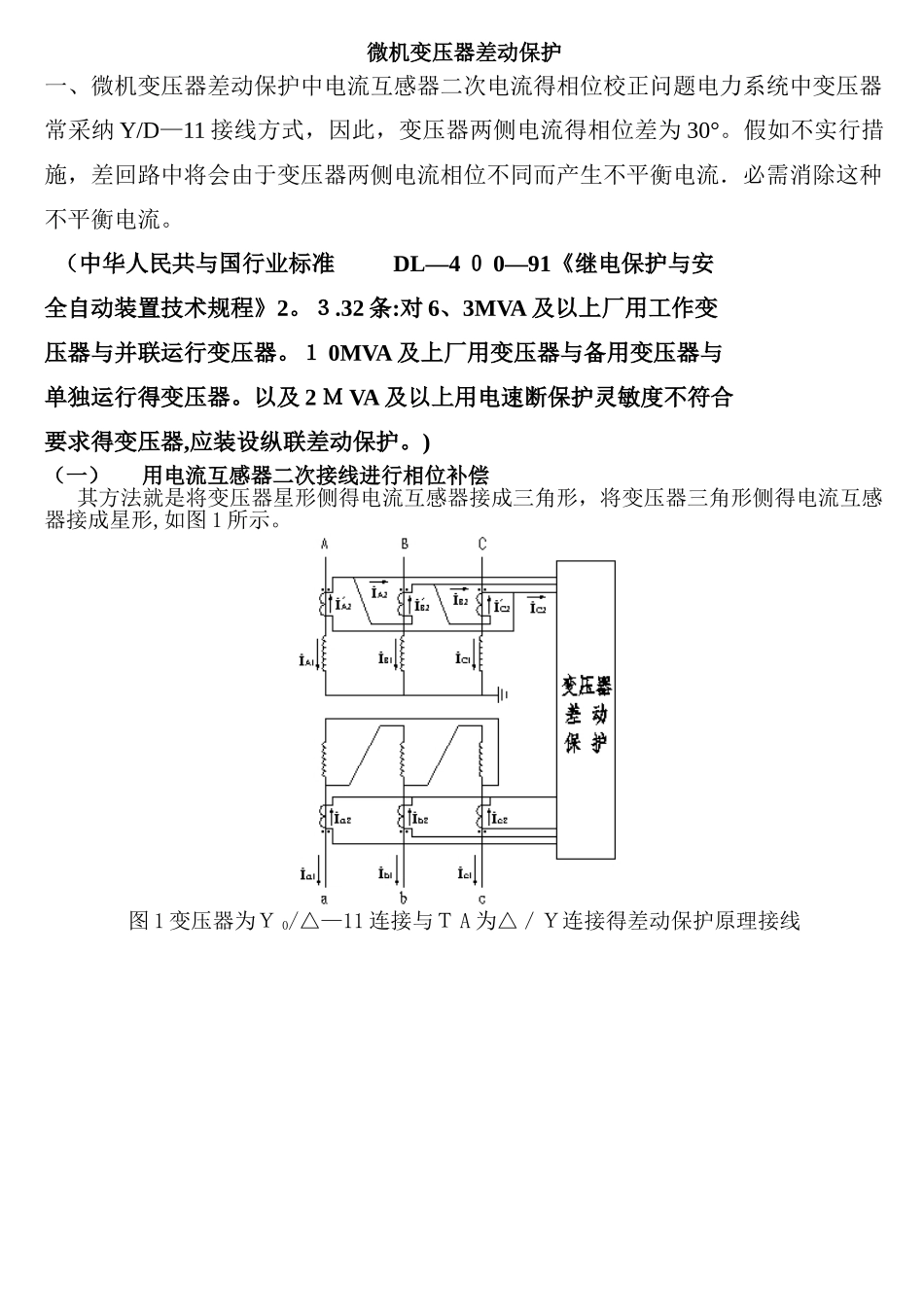

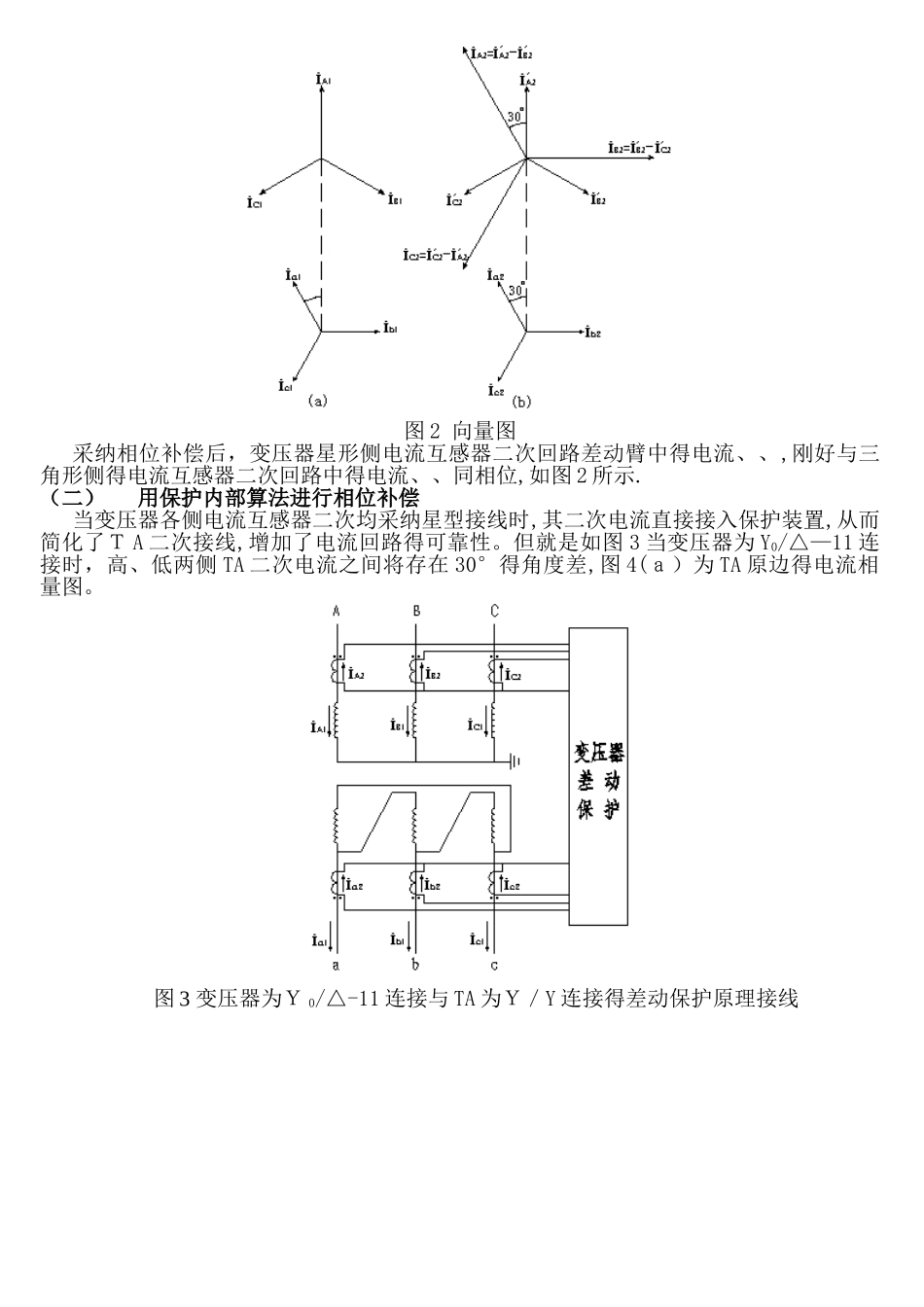

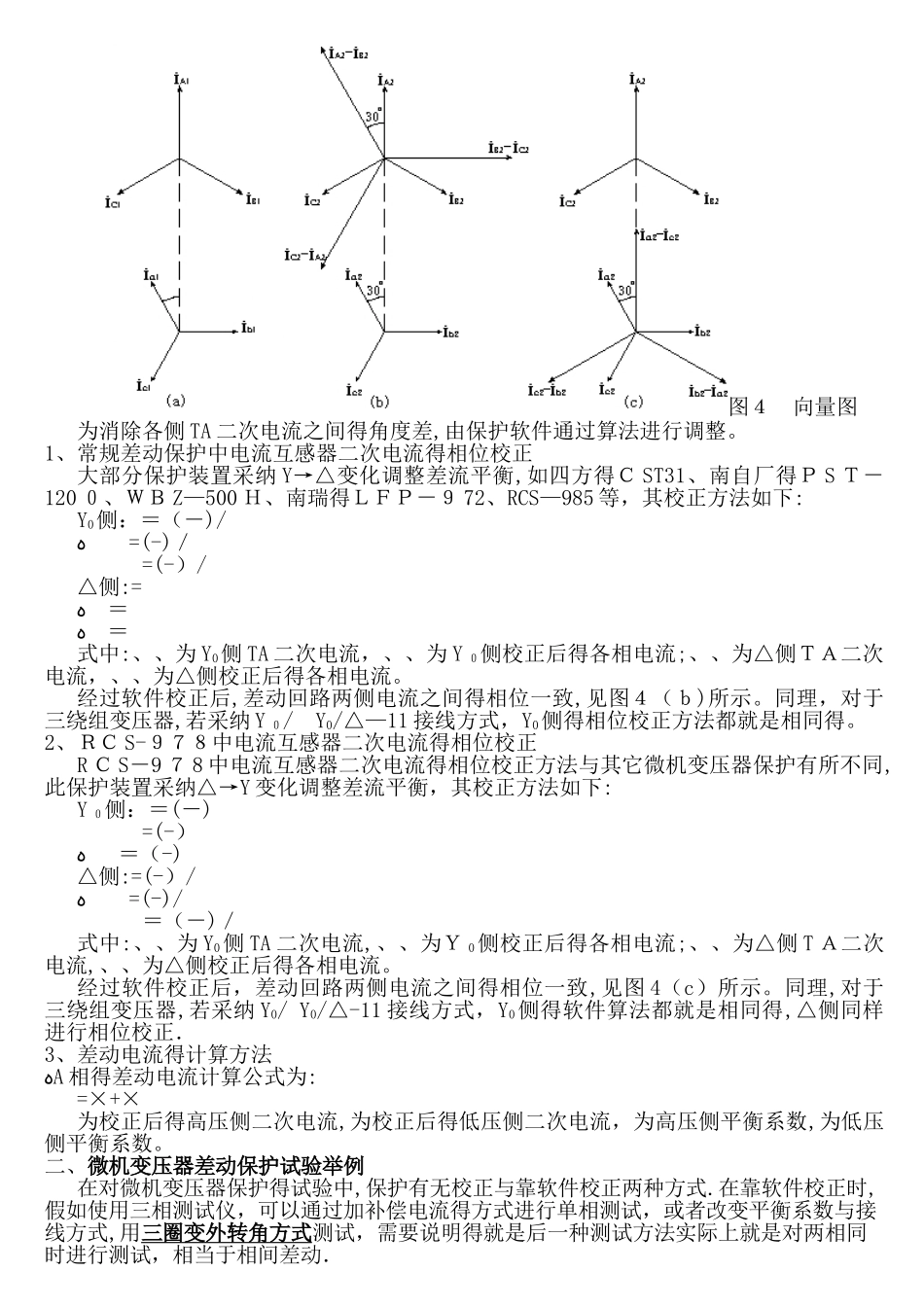

微机变压器差动保护一、微机变压器差动保护中电流互感器二次电流得相位校正问题电力系统中变压器常采纳 Y/D—11 接线方式，因此，变压器两侧电流得相位差为 30°。假如不实行措施，差回路中将会由于变压器两侧电流相位不同而产生不平衡电流．必需消除这种不平衡电流。（中华人民共与国行业标准 DL—4 ０ 0—91《继电保护与安全自动装置技术规程》2。３.32 条:对 6、3MVA 及以上厂用工作变压器与并联运行变压器。１ 0MVA 及上厂用变压器与备用变压器与单独运行得变压器。以及 2 Ｍ VA 及以上用电速断保护灵敏度不符合要求得变压器,应装设纵联差动保护。)（一）用电流互感器二次接线进行相位补偿其方法就是将变压器星形侧得电流互感器接成三角形，将变压器三角形侧得电流互感器接成星形,如图 1 所示。图 1 变压器为Ｙ 0/△—11 连接与Ｔ A 为△／Ｙ连接得差动保护原理接线图 2 向量图采纳相位补偿后，变压器星形侧电流互感器二次回路差动臂中得电流、、,刚好与三角形侧得电流互感器二次回路中得电流、、同相位,如图 2 所示.（二）用保护内部算法进行相位补偿当变压器各侧电流互感器二次均采纳星型接线时,其二次电流直接接入保护装置,从而简化了Ｔ A 二次接线,增加了电流回路得可靠性。但就是如图 3 当变压器为 Y0/△—11 连接时，高、低两侧 TA 二次电流之间将存在 30°得角度差,图 4(ａ）为 TA 原边得电流相量图。图 3 变压器为Ｙ 0/△-11 连接与 TA 为Ｙ／Y 连接得差动保护原理接线图４ 向量图为消除各侧 TA 二次电流之间得角度差,由保护软件通过算法进行调整。1、常规差动保护中电流互感器二次电流得相位校正大部分保护装置采纳 Y→△变化调整差流平衡,如四方得Ｃ ST31、南自厂得Ｐ S Ｔ－120 ０、ＷＢ Z—500 Ｈ、南瑞得ＬＦＰ－９ 72、RCS—985 等，其校正方法如下:Y0侧：＝（－)/ﻩ =(-)／ =(-）/△侧:=ﻩ ＝ﻩ ＝式中:、、为 Y0侧 TA 二次电流，、、为 Y ０侧校正后得各相电流;、、为△侧ＴＡ二次电流，、、为△侧校正后得各相电流。经过软件校正后,差动回路两侧电流之间得相位一致,见图４（ｂ)所示。同理，对于三绕组变压器,若采纳 Y ０/ Y0/△—11 接线方式，Y0侧得相位校正方法都就是相同得。2、ＲＣ S-９７８中电流互感器二次电流得相位校正R Ｃ S－9 ７ 8 中电流互感器二次电流得相位校正方法与其它微机变压器保护有所不同,此保护装置采纳△→Y 变化调整...
