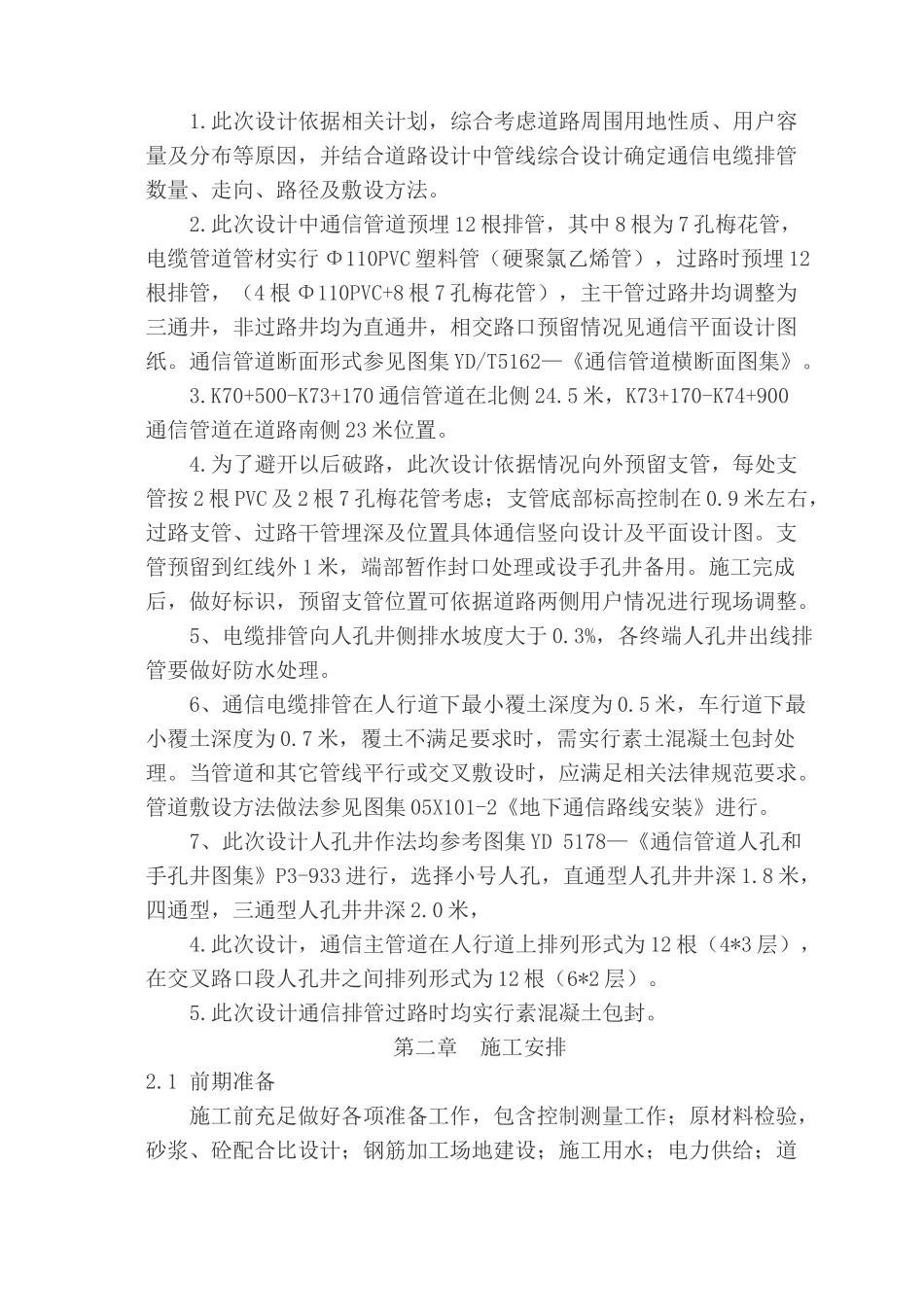

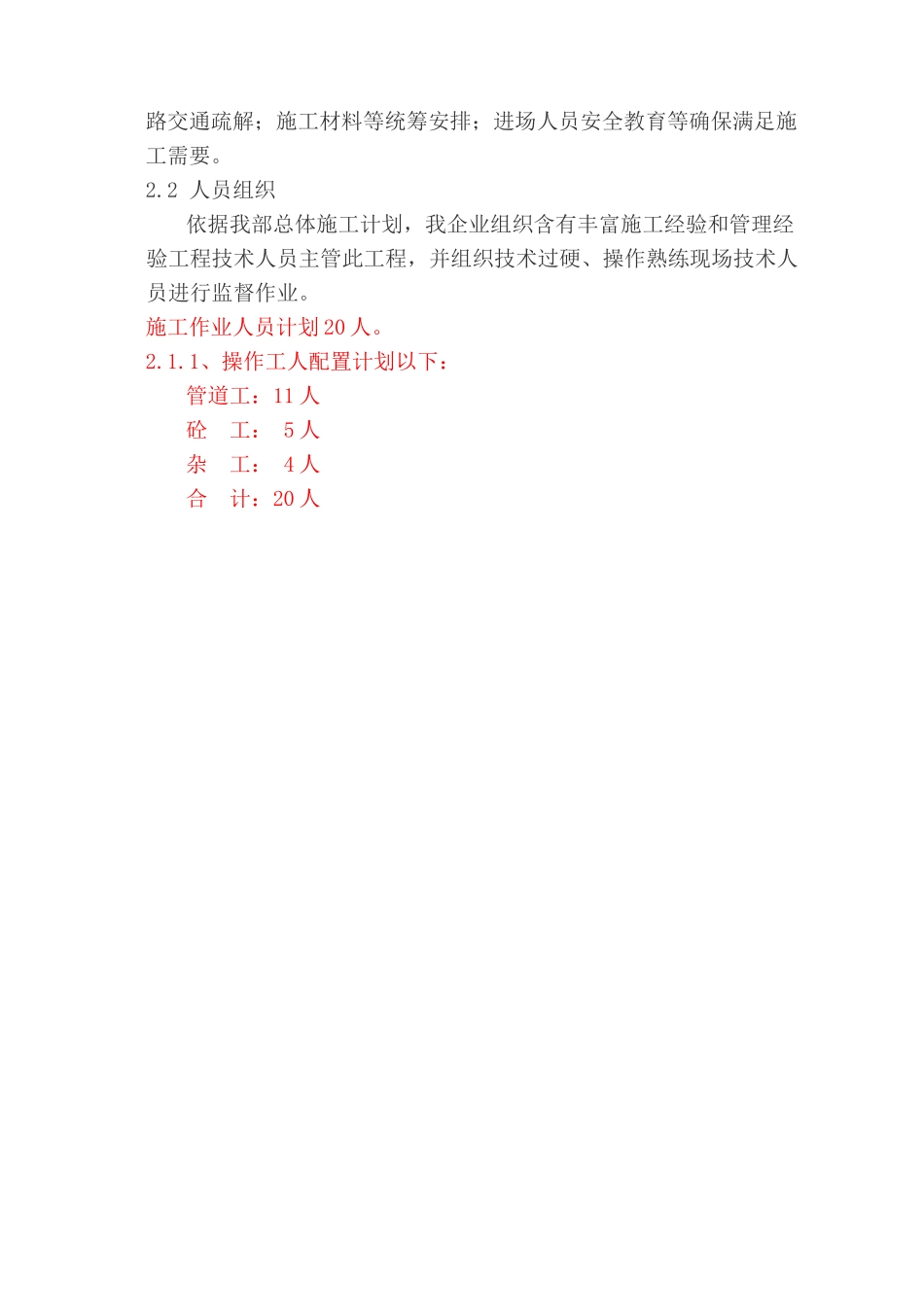

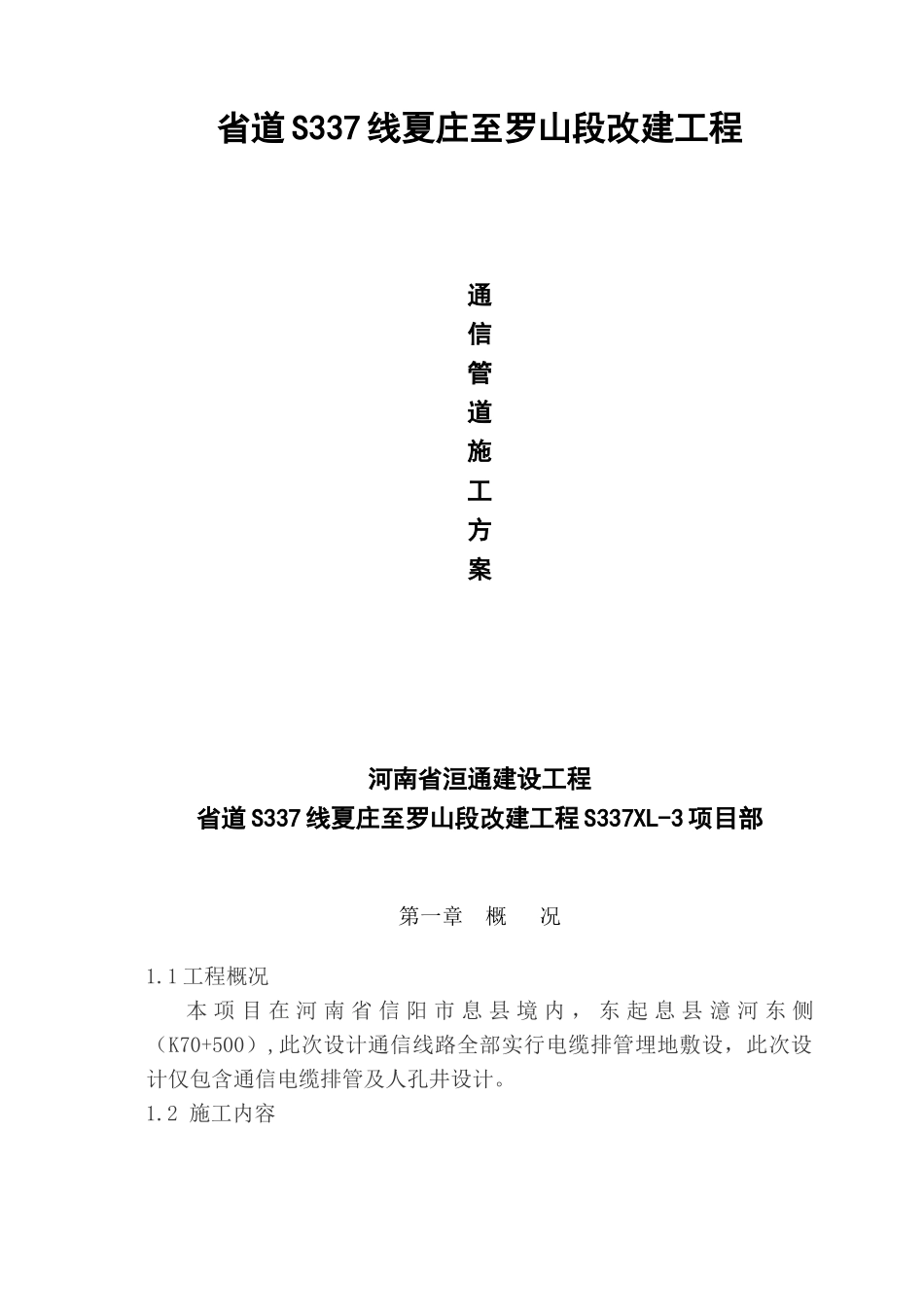

省道 S337 线夏庄至罗山段改建工程通信管道施工方案河南省洹通建设工程省道 S337 线夏庄至罗山段改建工程 S337XL-3 项目部第一章 概 况1.1 工程概况本 项 目 在 河 南 省 信 阳 市 息 县 境 内 , 东 起 息 县 澺 河 东 侧(K70+500),此次设计通信线路全部实行电缆排管埋地敷设,此次设计仅包含通信电缆排管及人孔井设计。1.2 施工内容1.此次设计依据相关计划,综合考虑道路周围用地性质、用户容量及分布等原因,并结合道路设计中管线综合设计确定通信电缆排管数量、走向、路径及敷设方法。2.此次设计中通信管道预埋 12 根排管,其中 8 根为 7 孔梅花管,电缆管道管材实行 Φ110PVC 塑料管(硬聚氯乙烯管),过路时预埋 12根排管,(4 根 Φ110PVC+8 根 7 孔梅花管),主干管过路井均调整为三通井,非过路井均为直通井,相交路口预留情况见通信平面设计图纸。通信管道断面形式参见图集 YD/T5162—《通信管道横断面图集》。3.K70+500-K73+170 通信管道在北侧 24.5 米,K73+170-K74+900通信管道在道路南侧 23 米位置。4.为了避开以后破路,此次设计依据情况向外预留支管,每处支管按 2 根 PVC 及 2 根 7 孔梅花管考虑;支管底部标高控制在 0.9 米左右,过路支管、过路干管埋深及位置具体通信竖向设计及平面设计图。支管预留到红线外 1 米,端部暂作封口处理或设手孔井备用。施工完成后,做好标识,预留支管位置可依据道路两侧用户情况进行现场调整。5、电缆排管向人孔井侧排水坡度大于 0.3%,各终端人孔井出线排管要做好防水处理。6、通信电缆排管在人行道下最小覆土深度为 0.5 米,车行道下最小覆土深度为 0.7 米,覆土不满足要求时,需实行素土混凝土包封处理。当管道和其它管线平行或交叉敷设时,应满足相关法律规范要求。管道敷设方法做法参见图集 05X101-2《地下通信路线安装》进行。7、此次设计人孔井作法均参考图集 YD 5178—《通信管道人孔和手孔井图集》P3-933 进行,选择小号人孔,直通型人孔井井深 1.8 米,四通型,三通型人孔井井深 2.0 米,4.此次设计,通信主管道在人行道上排列形式为 12 根(4*3 层),在交叉路口段人孔井之间排列形式为 12 根(6*2 层)。5.此次设计通信排管过路时均实行素混凝土包封。第二章 施工安排2.1 前期准备施工前充足做好各项准备工作,包含控制测量工作;原材料检验,砂浆、砼配合比设计;钢筋加工场地建设;施工...
