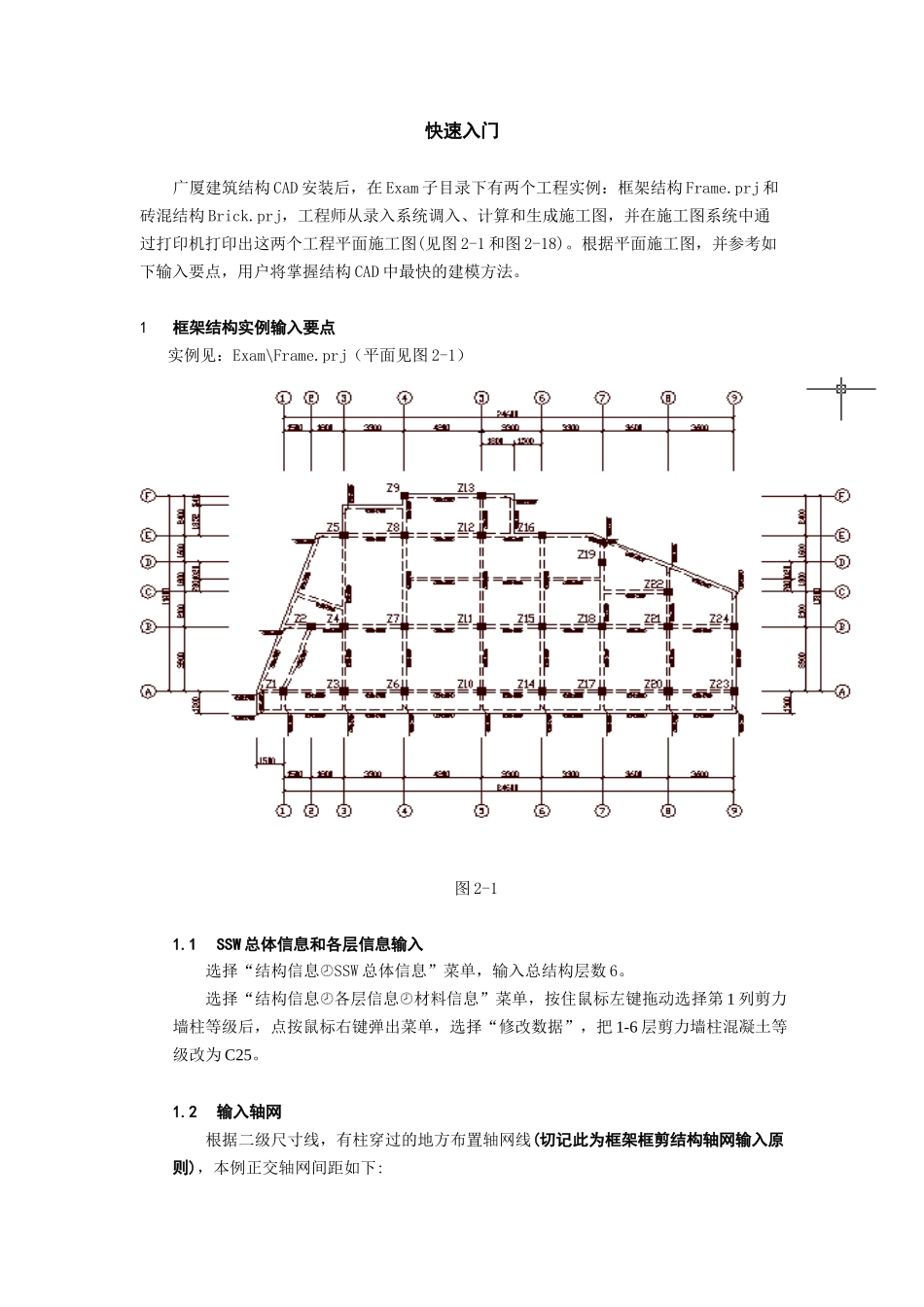

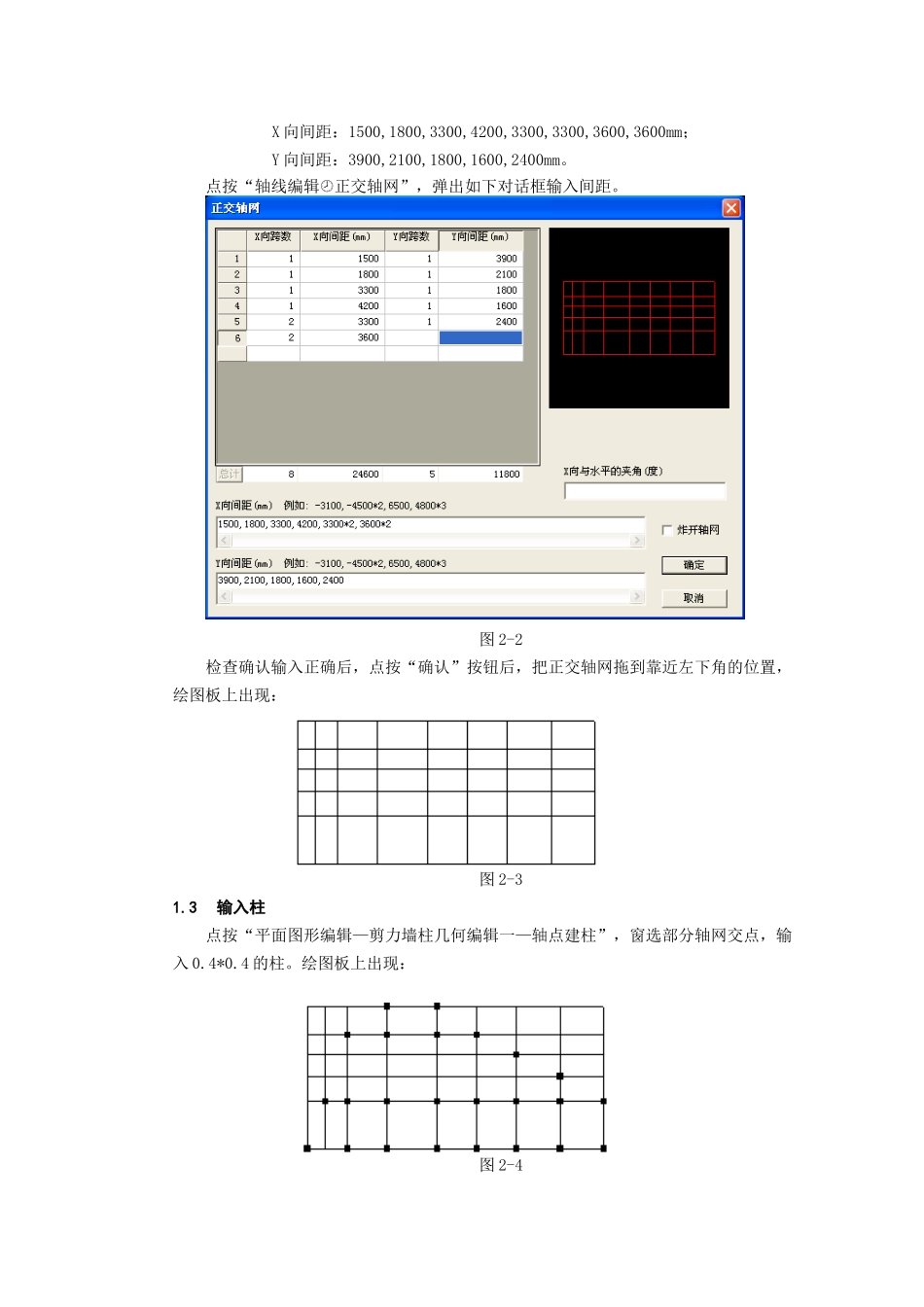

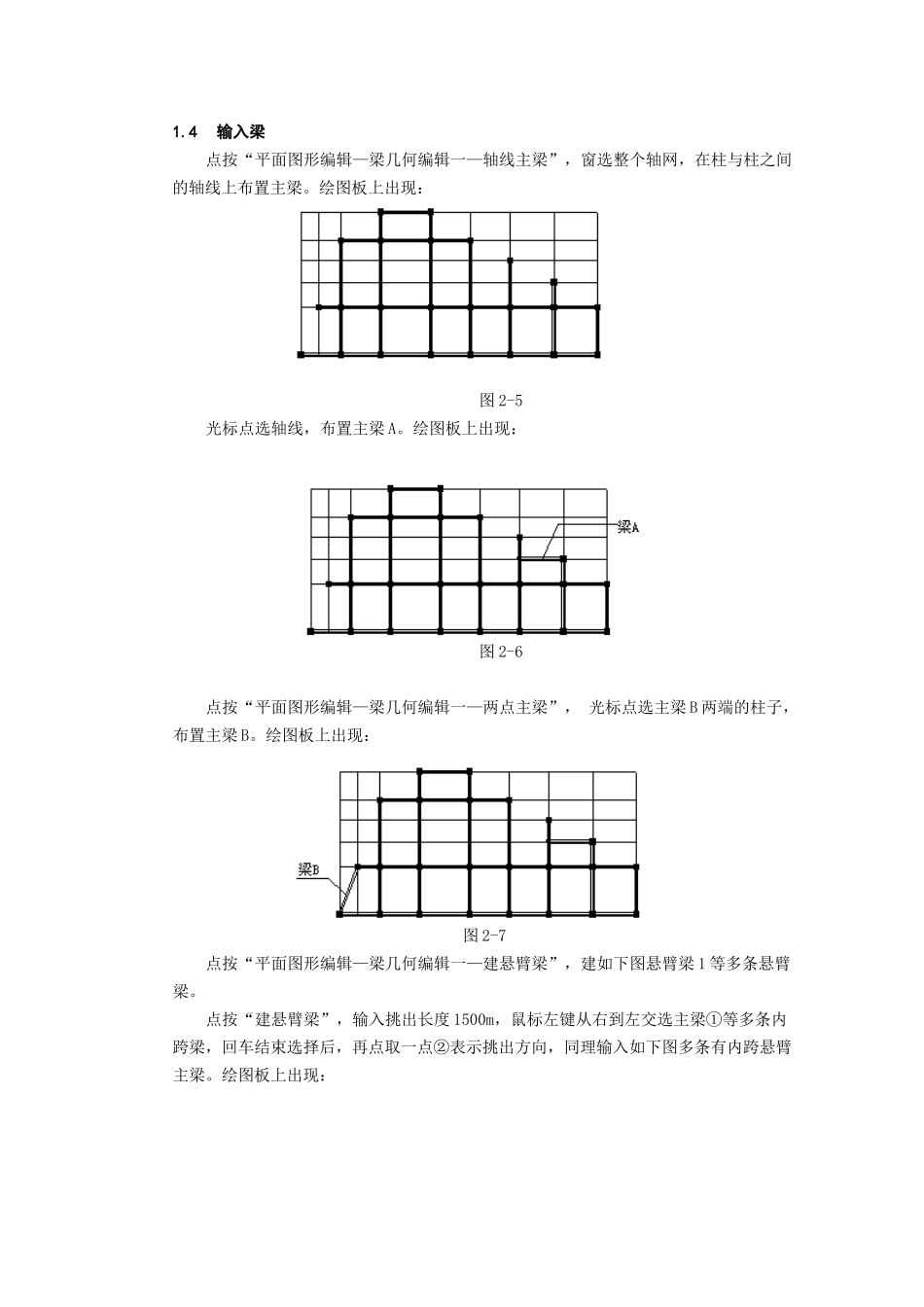

快速入门广厦建筑结构 CAD 安装后，在 Exam 子目录下有两个工程实例：框架结构 Frame.prj 和砖混结构 Brick.prj，工程师从录入系统调入、计算和生成施工图，并在施工图系统中通过打印机打印出这两个工程平面施工图(见图 2-1 和图 2-18)。根据平面施工图，并参考如下输入要点，用户将掌握结构 CAD 中最快的建模方法。1框架结构实例输入要点实例见：Exam\Frame.prj（平面见图 2-1）图 2-11.1SSW 总体信息和各层信息输入选择“结构信息SSW 总体信息”菜单，输入总结构层数 6。选择“结构信息各层信息材料信息”菜单，按住鼠标左键拖动选择第 1 列剪力墙柱等级后，点按鼠标右键弹出菜单，选择“修改数据”，把 1-6 层剪力墙柱混凝土等级改为 C25。1.2输入轴网根据二级尺寸线，有柱穿过的地方布置轴网线(切记此为框架框剪结构轴网输入原则)，本例正交轴网间距如下:X 向间距：1500,1800,3300,4200,3300,3300,3600,3600mm；Y 向间距：3900,2100,1800,1600,2400mm。点按“轴线编辑正交轴网”，弹出如下对话框输入间距。图 2-2检查确认输入正确后，点按“确认”按钮后，把正交轴网拖到靠近左下角的位置，绘图板上出现：图 2-31.3输入柱点按“平面图形编辑—剪力墙柱几何编辑一—轴点建柱”，窗选部分轴网交点，输入 0.4*0.4 的柱。绘图板上出现：图 2-41.4输入梁点按“平面图形编辑—梁几何编辑一—轴线主梁”，窗选整个轴网，在柱与柱之间的轴线上布置主梁。绘图板上出现：图 2-5光标点选轴线，布置主梁 A。绘图板上出现：图 2-6点按“平面图形编辑—梁几何编辑一—两点主梁”， 光标点选主梁 B 两端的柱子，布置主梁 B。绘图板上出现：图 2-7点按“平面图形编辑—梁几何编辑一—建悬臂梁”，建如下图悬臂梁 1 等多条悬臂梁。点按“建悬臂梁”，输入挑出长度 1500m，鼠标左键从右到左交选主梁①等多条内跨梁，回车结束选择后，再点取一点②表示挑出方向，同理输入如下图多条有内跨悬臂主梁。绘图板上出现：图 2-8点按“平面图形编辑—梁几何编辑一—距离主梁”，建如下图悬臂梁 2。利用垂直梁来布置悬臂梁，鼠标左键点取主梁 C 左端，输入离此梁左端距离 0mm（点取梁右端则为离梁右端距离），再点取一点②表示挑出方向，输入挑出长度1500mm。绘图板上出现：图 2-9右上角悬臂梁采纳辅助线方法来布置，具体步骤如下：点按“工具栏二—距离直线”,点取点 1（点 1 靠近该轴线段左端），输入距离 2...
