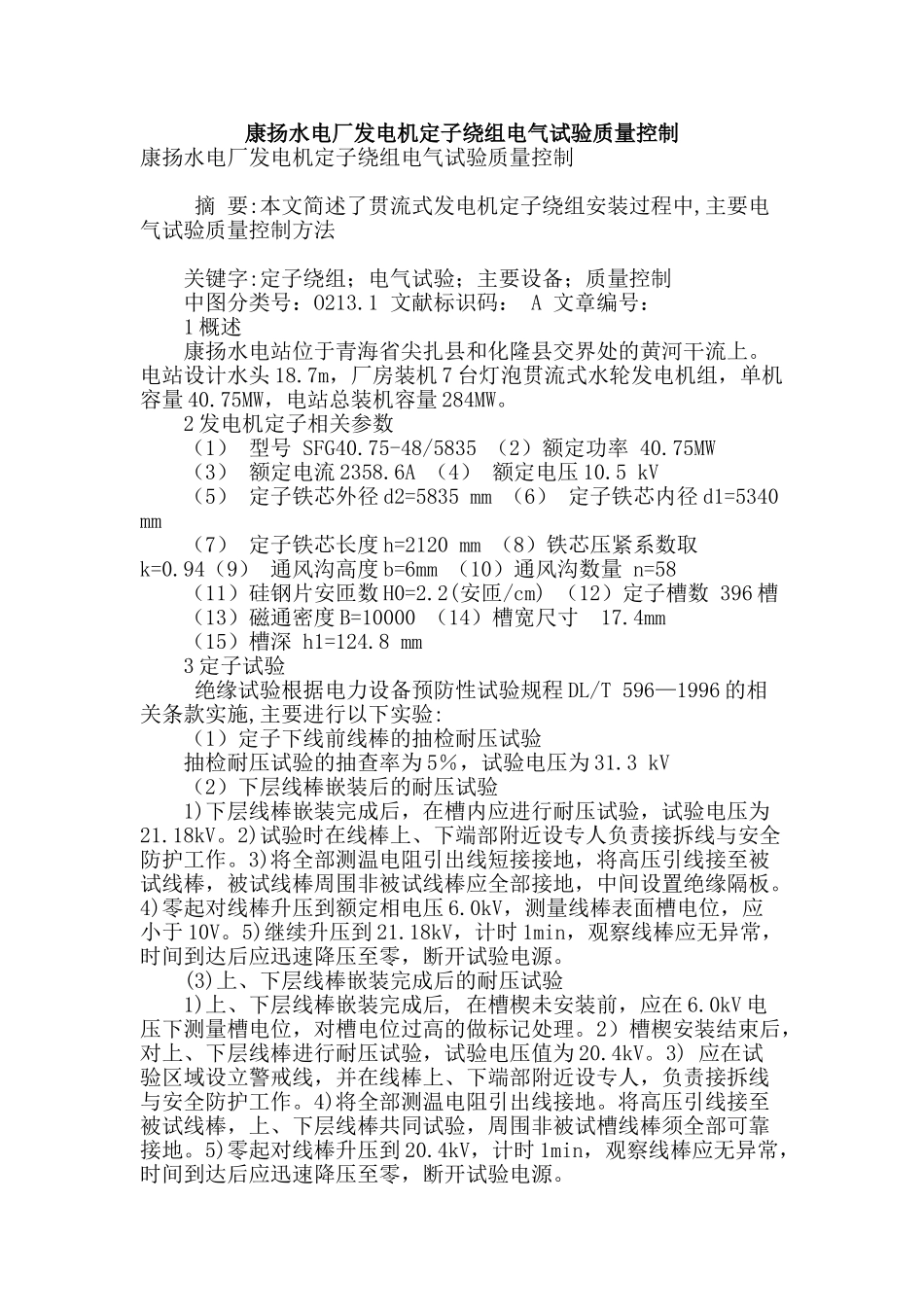

康扬水电厂发电机定子绕组电气试验质量控制

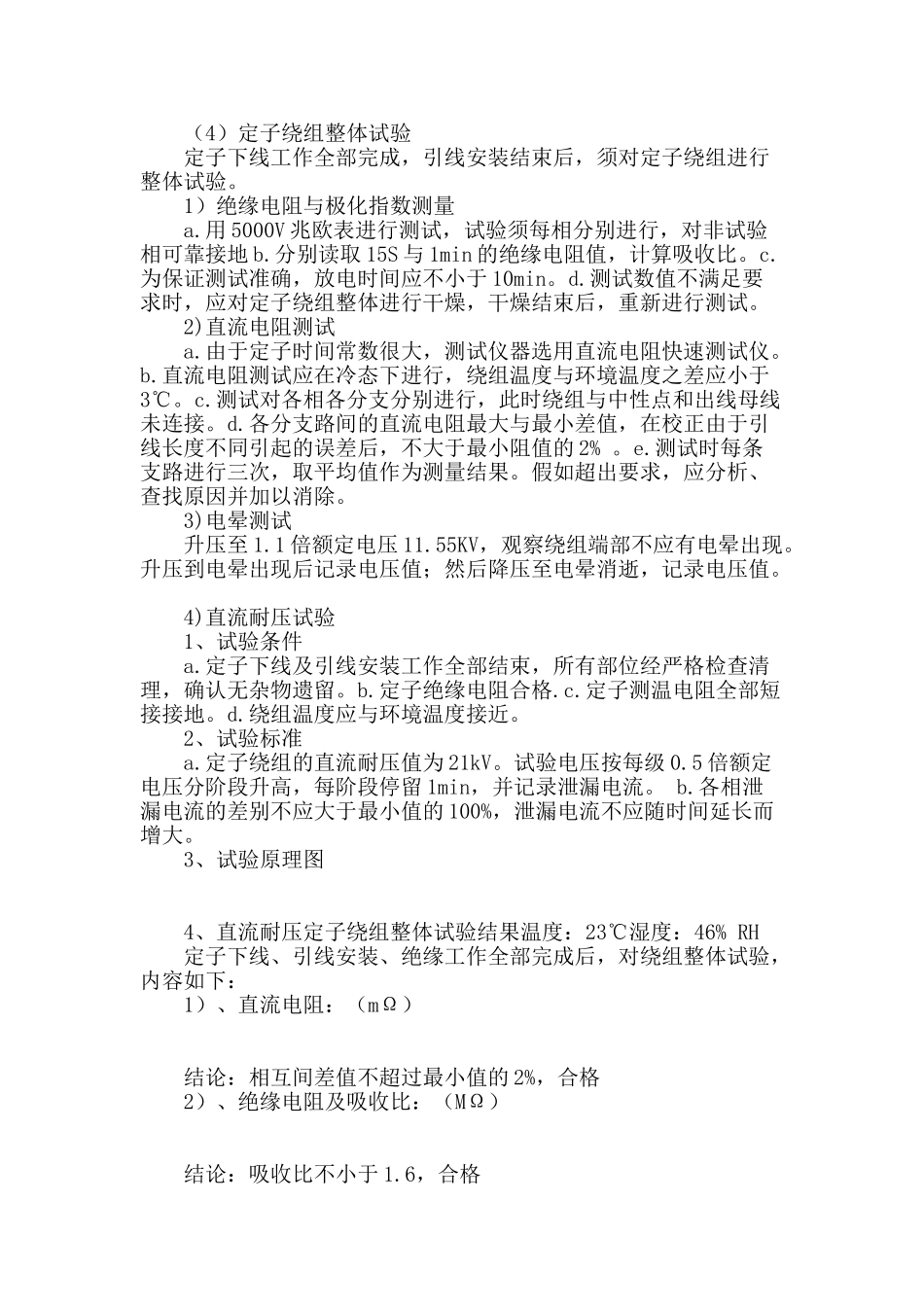

康扬水电厂发电机定子绕组电气试验质量控制康扬水电厂发电机定子绕组电气试验质量控制 摘 要:本文简述了贯流式发电机定子绕组安装过程中,主要电气试验质量控制方法 关键字:定子绕组；电气试验；主要设备；质量控制 中图分类号：O213.1 文献标识码： A 文章编号： 1 概述 康扬水电站位于青海省尖扎县和化隆县交界处的黄河干流上。电站设计水头 18.7m，厂房装机 7 台灯泡贯流式水轮发电机组，单机容量 40.75MW，电站总装机容量 284MW。 2 发电机定子相关参数 （1） 型号 SFG40.75-48/5835 （2）额定功率 40.75MW （3） 额定电流 2358.6A （4） 额定电压 10.5 kV （5） 定子铁芯外径 d2=5835 mm （6） 定子铁芯内径 d1=5340 mm （7） 定子铁芯长度 h=2120 mm （8）铁芯压紧系数取k=0.94（9） 通风沟高度 b=6mm （10）通风沟数量 n=58 （11）硅钢片安匝数 H0=2.2(安匝/cm) （12）定子槽数 396 槽 （13）磁通密度 B=10000 （14）槽宽尺寸 17.4mm （15）槽深 h1=124.8 mm 3 定子试验 绝缘试验根据电力设备预防性试验规程 DL/T 596—1996 的相关条款实施,主要进行以下实验: （1）定子下线前线棒的抽检耐压试验 抽检耐压试验的抽查率为 5％，试验电压为 31.3 kV （2）下层线棒嵌装后的耐压试验 1)下层线棒嵌装完成后，在槽内应进行耐压试验，试验电压为21.18kV。2)试验时在线棒上、下端部附近设专人负责接拆线与安全防护工作。3)将全部测温电阻引出线短接接地，将高压引线接至被试线棒，被试线棒周围非被试线棒应全部接地，中间设置绝缘隔板。4)零起对线棒升压到额定相电压 6.0kV，测量线棒表面槽电位，应小于 10V。5)继续升压到 21.18kV，计时 1min，观察线棒应无异常，时间到达后应迅速降压至零，断开试验电源。 (3)上、下层线棒嵌装完成后的耐压试验 1)上、下层线棒嵌装完成后, 在槽楔未安装前，应在 6.0kV 电压下测量槽电位，对槽电位过高的做标记处理。2）槽楔安装结束后，对上、下层线棒进行耐压试验，试验电压值为 20.4kV。3) 应在试验区域设立警戒线，并在线棒上、下端部附近设专人，负责接拆线与安全防护工作。4)将全部测温电阻引出线接地。将高压引线接至被试线棒，上、下层线棒共同试验，周围非被试槽线棒须全部可靠接地。5)零起对线棒升压到 20.4kV，计时 1min，观察线棒应无异常，时间到达后应迅速降压至零，断开试验电源。 （4）定子绕组整体试验 定...
