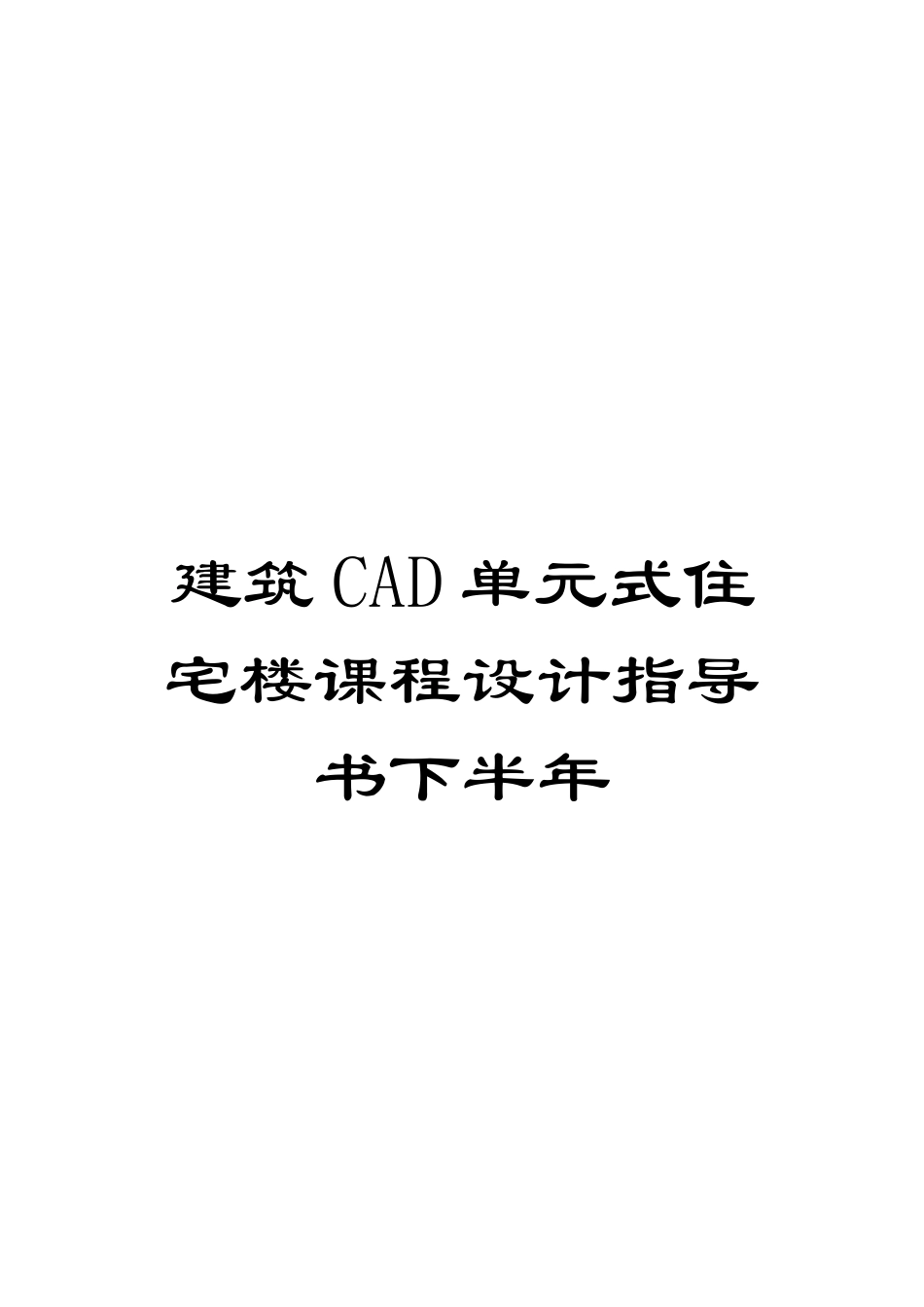

建筑CAD单元式住宅楼课程设计指导书下半年模板VIP专享

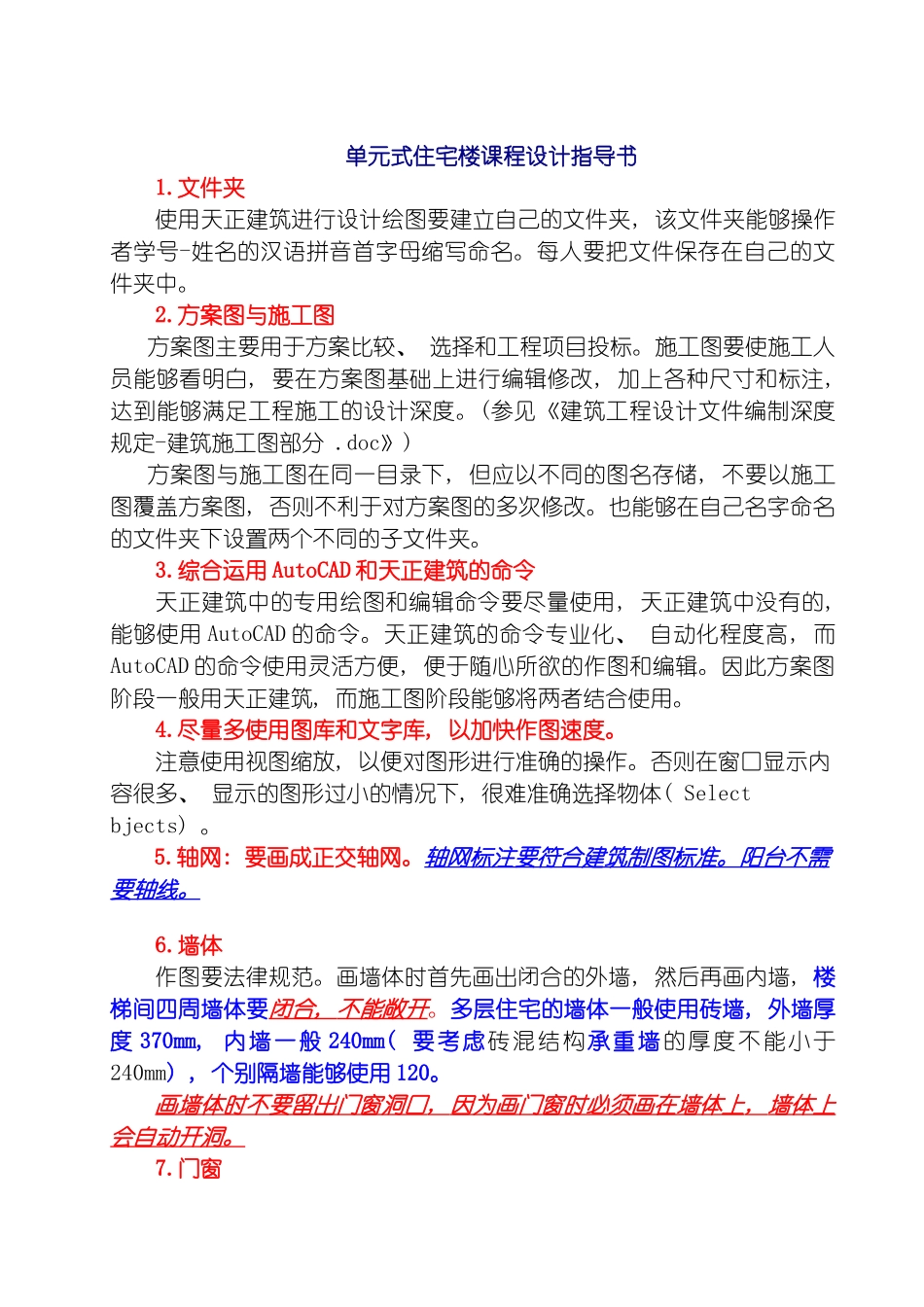

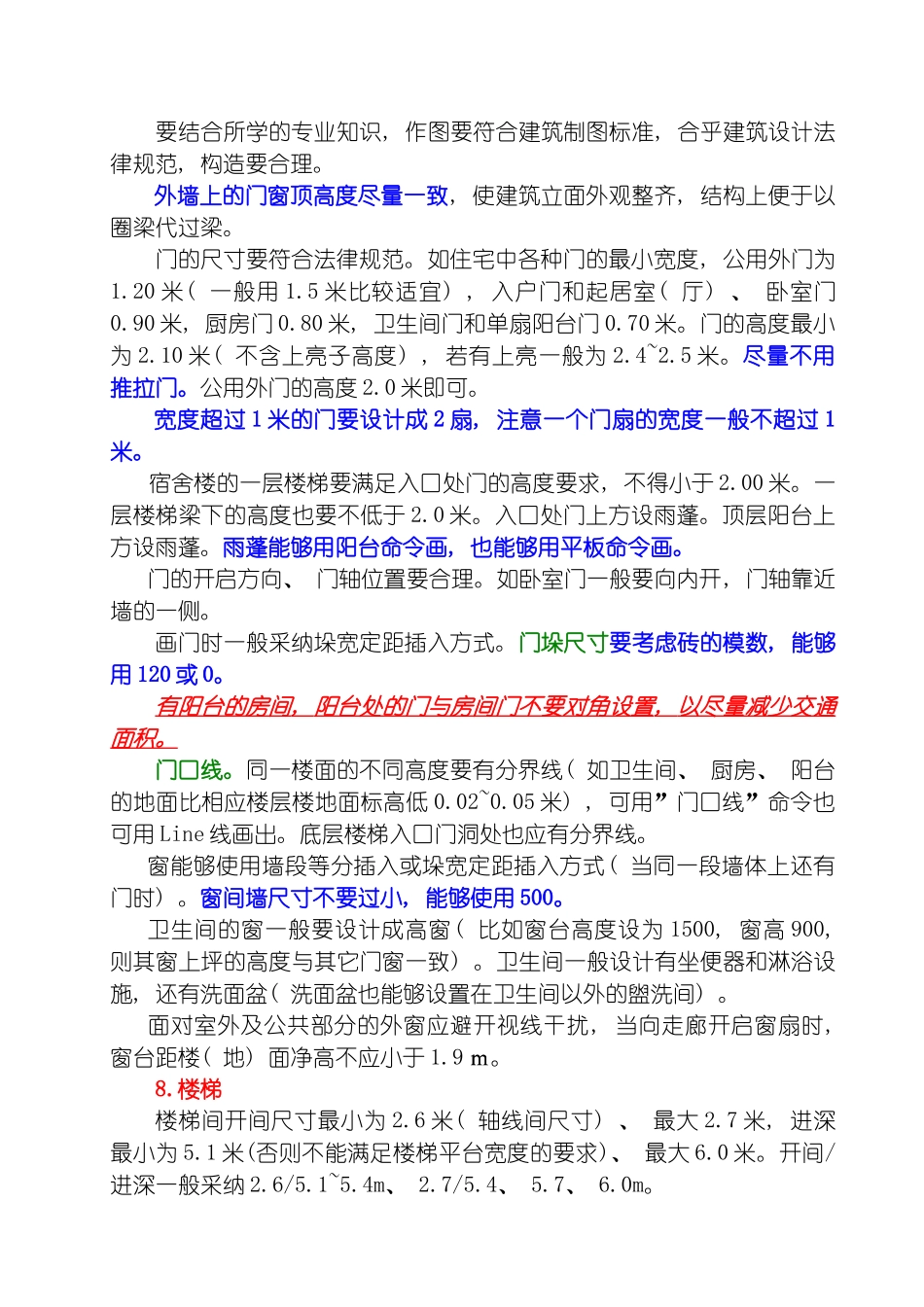

建筑 CAD 单元式住宅楼课程设计指导书下半年单元式住宅楼课程设计指导书1.文件夹使用天正建筑进行设计绘图要建立自己的文件夹, 该文件夹能够操作者学号-姓名的汉语拼音首字母缩写命名。每人要把文件保存在自己的文件夹中。2.方案图与施工图方案图主要用于方案比较、 选择和工程项目投标。施工图要使施工人员能够看明白, 要在方案图基础上进行编辑修改, 加上各种尺寸和标注, 达到能够满足工程施工的设计深度。(参见《建筑工程设计文件编制深度规定-建筑施工图部分 .doc》)方案图与施工图在同一目录下, 但应以不同的图名存储, 不要以施工图覆盖方案图, 否则不利于对方案图的多次修改。也能够在自己名字命名的文件夹下设置两个不同的子文件夹。3.综合运用 AutoCAD 和天正建筑的命令天正建筑中的专用绘图和编辑命令要尽量使用, 天正建筑中没有的, 能够使用 AutoCAD 的命令。天正建筑的命令专业化、 自动化程度高, 而AutoCAD 的命令使用灵活方便, 便于随心所欲的作图和编辑。因此方案图阶段一般用天正建筑, 而施工图阶段能够将两者结合使用。4.尽量多使用图库和文字库, 以加快作图速度。要 注意使用视图缩放, 以便对图形进行准确的操作。否则在窗口显示内容很多、 显示的图形过小的情况下, 很难准确选择物体( Select bjects) 。 5.轴网: 要画成正交轴网。轴网标注要符合建筑制图标准。阳台不需要轴线。6.墙体作图要法律规范。画墙体时首先画出闭合的外墙, 然后再画内墙, 楼梯间四周墙体要闭合 , 不能敞开 。多层住宅的墙体一般使用砖墙, 外墙厚度 370mm, 内墙一般 240mm( 要考虑砖混结构承重墙的厚度不能小于240mm) , 个别隔墙能够使用 120。画墙体时不要留出门窗洞口 , 因为画门窗时必须画在墙体上 , 墙体上 会自动开洞。7.门窗要结合所学的专业知识, 作图要符合建筑制图标准, 合乎建筑设计法律规范, 构造要合理。外墙上的门窗顶高度尽量一致, 使建筑立面外观整齐, 结构上便于以圈梁代过梁。门的尺寸要符合法律规范。如住宅中各种门的最小宽度, 公用外门为1.20 米( 一般用 1.5 米比较适宜) , 入户门和起居室( 厅) 、 卧室门0.90 米, 厨房门 0.80 米, 卫生间门和单扇阳台门 0.70 米。门的高度最小为 2.10 米( 不含上亮子高度) , 若有上亮一般为 2.4~2.5 米。尽量不用推拉门。公用外门的高度 2.0 米即可。宽度超过 1 米的门要设计成 2 扇, 注意一个门扇的宽度一...
