建筑测量工程监理实施细则VIP专享

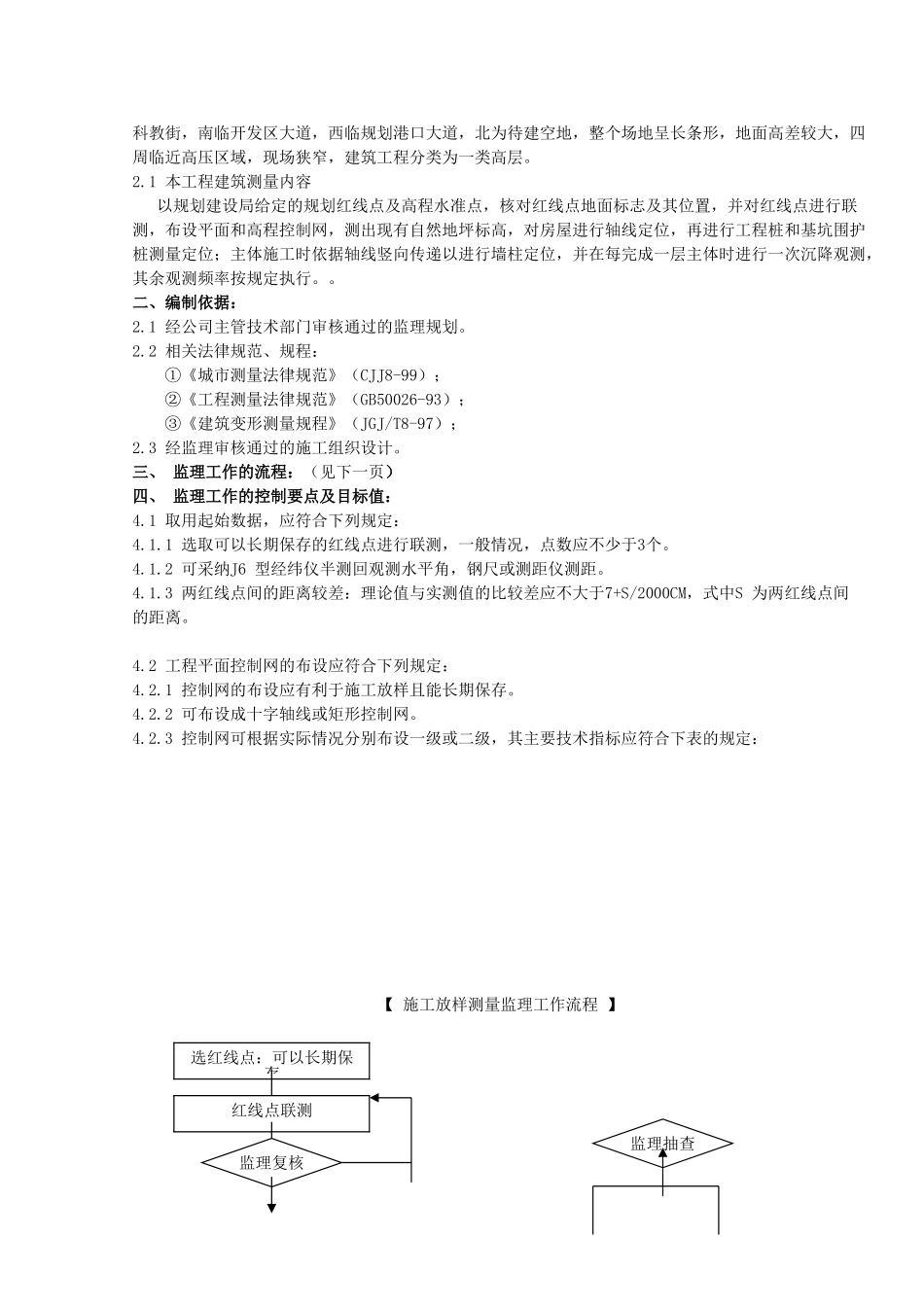

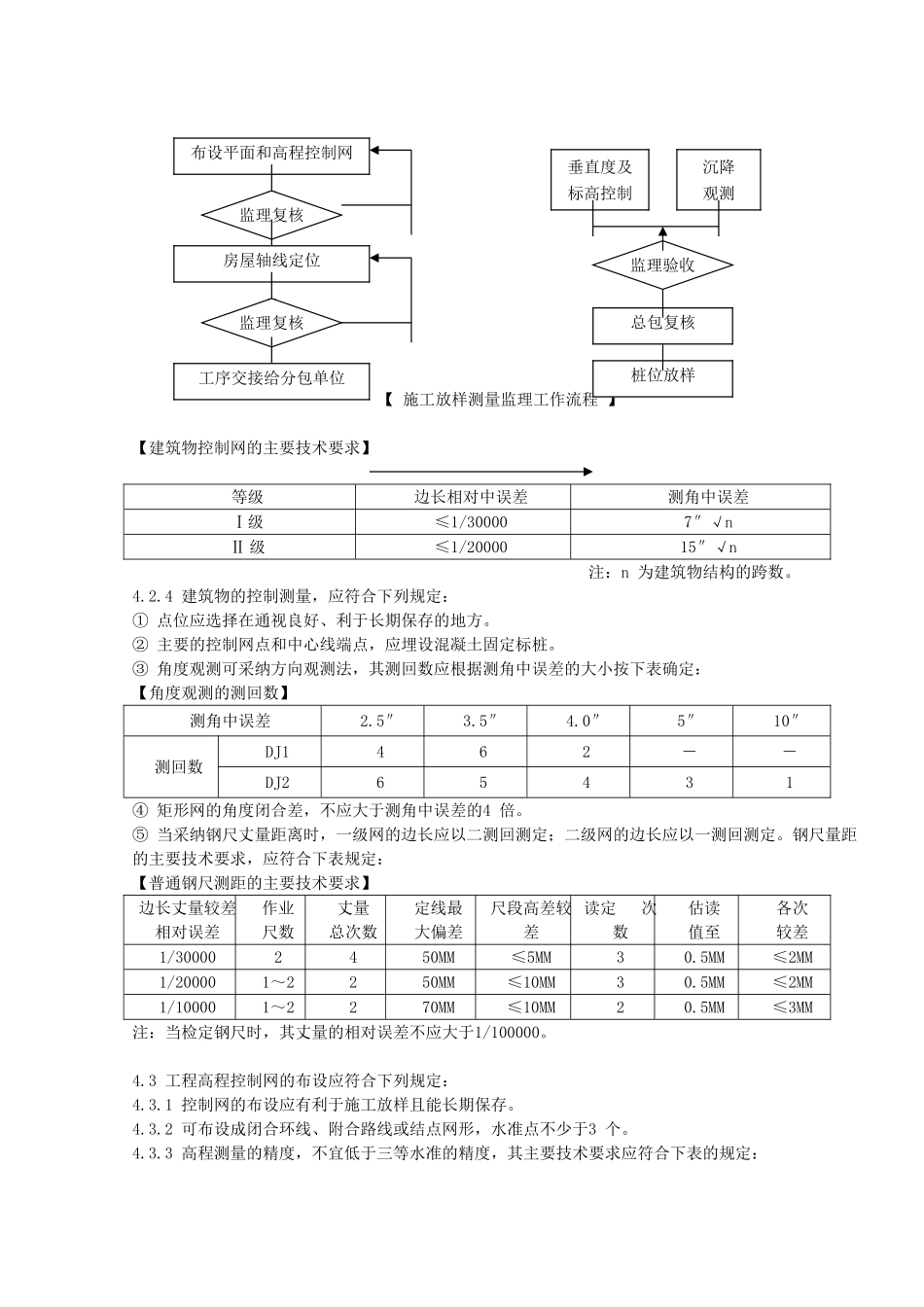

监理实施细则工程名称： 专 业： 建筑测量工程 编 制： 审 核： 项目监理部： 浙江江南工程建设监理有限公司 项目监理部 （盖章） 年 月 日一、专业工程特点：1.1 本工程自然地形介绍本工程位于瑞安市经济开发区进展区（北片）华峰集团对面，交通便利。东临瑞安经济开发区规划JNJL/QR/05/04/1.0No：科教街，南临开发区大道，西临规划港口大道，北为待建空地，整个场地呈长条形，地面高差较大，四周临近高压区域，现场狭窄，建筑工程分类为一类高层。2.1 本工程建筑测量内容 以规划建设局给定的规划红线点及高程水准点，核对红线点地面标志及其位置，并对红线点进行联测，布设平面和高程控制网，测出现有自然地坪标高，对房屋进行轴线定位，再进行工程桩和基坑围护桩测量定位；主体施工时依据轴线竖向传递以进行墙柱定位，并在每完成一层主体时进行一次沉降观测，其余观测频率按规定执行。。二、编制依据：2.1 经公司主管技术部门审核通过的监理规划。2.2 相关法律规范、规程：①《城市测量法律规范》（CJJ8-99）；②《工程测量法律规范》（GB50026-93）；③《建筑变形测量规程》（JGJ/T8-97）；2.3 经监理审核通过的施工组织设计。三、 监理工作的流程：（见下一页）四、 监理工作的控制要点及目标值：4.1 取用起始数据，应符合下列规定：4.1.1 选取可以长期保存的红线点进行联测，一般情况，点数应不少于3个。4.1.2 可采纳J6 型经纬仪半测回观测水平角，钢尺或测距仪测距。4.1.3 两红线点间的距离较差：理论值与实测值的比较差应不大于7+S/2000CM，式中S 为两红线点间的距离。4.2 工程平面控制网的布设应符合下列规定：4.2.1 控制网的布设应有利于施工放样且能长期保存。4.2.2 可布设成十字轴线或矩形控制网。4.2.3 控制网可根据实际情况分别布设一级或二级，其主要技术指标应符合下表的规定：【 施工放样测量监理工作流程 】选红线点：可以长期保存红线点联测监理复核监理抽查【 施工放样测量监理工作流程 】【建筑物控制网的主要技术要求】等级边长相对中误差测角中误差Ⅰ级≤1/300007″√nⅡ 级≤1/2000015″√n注：n 为建筑物结构的跨数。4.2.4 建筑物的控制测量，应符合下列规定：① 点位应选择在通视良好、利于长期保存的地方。② 主要的控制网点和中心线端点，应埋设混凝土固定标桩。③ 角度观测可采纳方向观测法，其测回数应根据测角中误差的大小按下表确定：【角度观测的测回数】测角中误差2....
