建筑电气设计手册

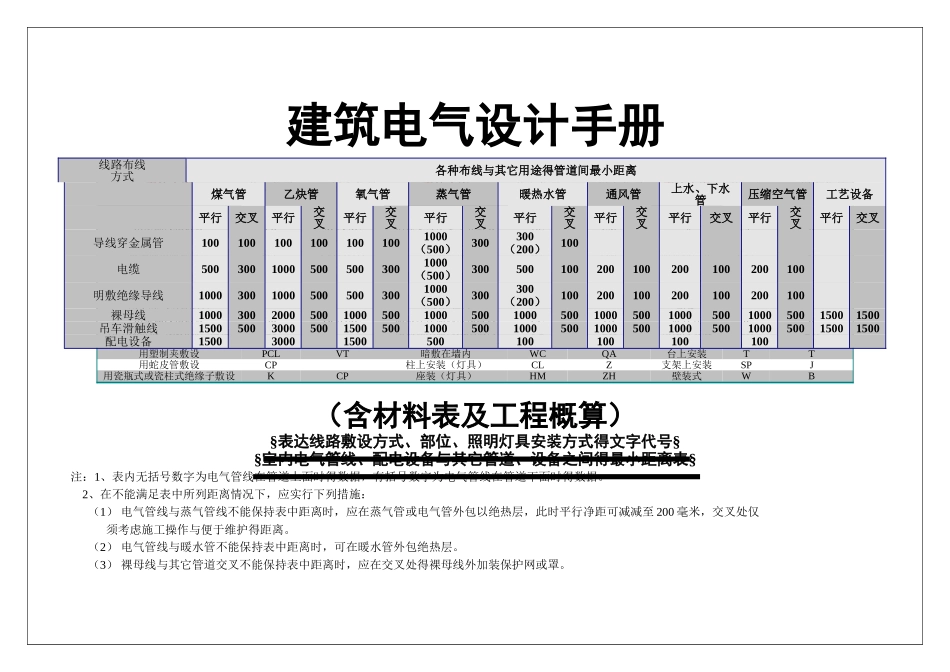

建筑电气设计手册（含材料表及工程概算）§表达线路敷设方式、部位、照明灯具安装方式得文字代号§§室内电气管线、配电设备与其它管道、设备之间得最小距离表§注：1、表内无括号数字为电气管线在管道上面时得数据，有括号数字为电气管线在管道下面时得数据。 2、在不能满足表中所列距离情况下，应实行下列措施： （1） 电气管线与蒸气管线不能保持表中距离时，应在蒸气管或电气管外包以绝热层，此时平行净距可减减至 200 毫米，交叉处仅 须考虑施工操作与便于维护得距离。 （2） 电气管线与暖水管不能保持表中距离时，可在暖水管外包绝热层。 （3） 裸母线与其它管道交叉不能保持表中距离时，应在交叉处得裸母线外加装保护网或罩。表达内容标注代号对比表达内容标注代号对比表达内容标注代号对比英文代号汉语拼音代号英文代号汉语拼音代号英文代号汉语拼音代号用轨形护套线敷设GBV沿钢索敷设SRS线吊式CP用塑制线槽敷设PRXC/VXC沿屋架或层架下弦敷设BELM自在器线吊式CPX用硬质塑制管敷设PCVG沿柱敷设CLEZM固定线吊式CP1X1用半硬塑制管敷设FECZVG/BYG沿墙敷设WEQM防水线吊式CP2X2用可挠型塑制管敷设KRG沿天棚敷设CEPM吊线器式CP3X3用薄电线管敷设TCDG在能进入得吊顶内敷设ACEPNM链吊式CHL用厚电线管敷设G暗敷在梁内BCLA管吊式PG用水煤气钢管敷设SCG/GG暗敷在柱内CLCZA吸顶式或直附式SD用金属线槽敷设SRGC/GXC暗敷在屋面内或顶板内CCPA嵌入式RR用电缆桥架（或托盘）敷设CT暗敷在地面内或地板内FCDA顶棚内安装CRDR用瓷夹敷设PLCJ暗敷在不能进入得吊顶内ACPNA墙壁内安装WRBR用塑制夹敷设PCLVT暗敷在墙内WCQA台上安装TT用蛇皮管敷设CP柱上安装（灯具）CLZ支架上安装SPJ用瓷瓶式或瓷柱式绝缘子敷设KCP座装（灯具）HMZH壁装式WB线路布线方式各种布线与其它用途得管道间最小距离煤气管乙炔管氧气管蒸气管暖热水管通风管上水、下水管压缩空气管工艺设备平行交叉平行交叉平行交叉平行交叉平行交叉平行交叉平行交叉平行交叉平行交叉导线穿金属管1001001001001001001000（500）300300（200）100电缆50030010005005003001000（500）300500100200100200100200100明敷绝缘导线100030010005005003001000（500）300300（200）100200100200100200100裸母线1000300200050010005001000500100050010005001000500100050015001500吊车滑触线1500500300050015005001000500100050010005001000500100050015001500配电设备150030001500500100100100100 3、当上水管...
