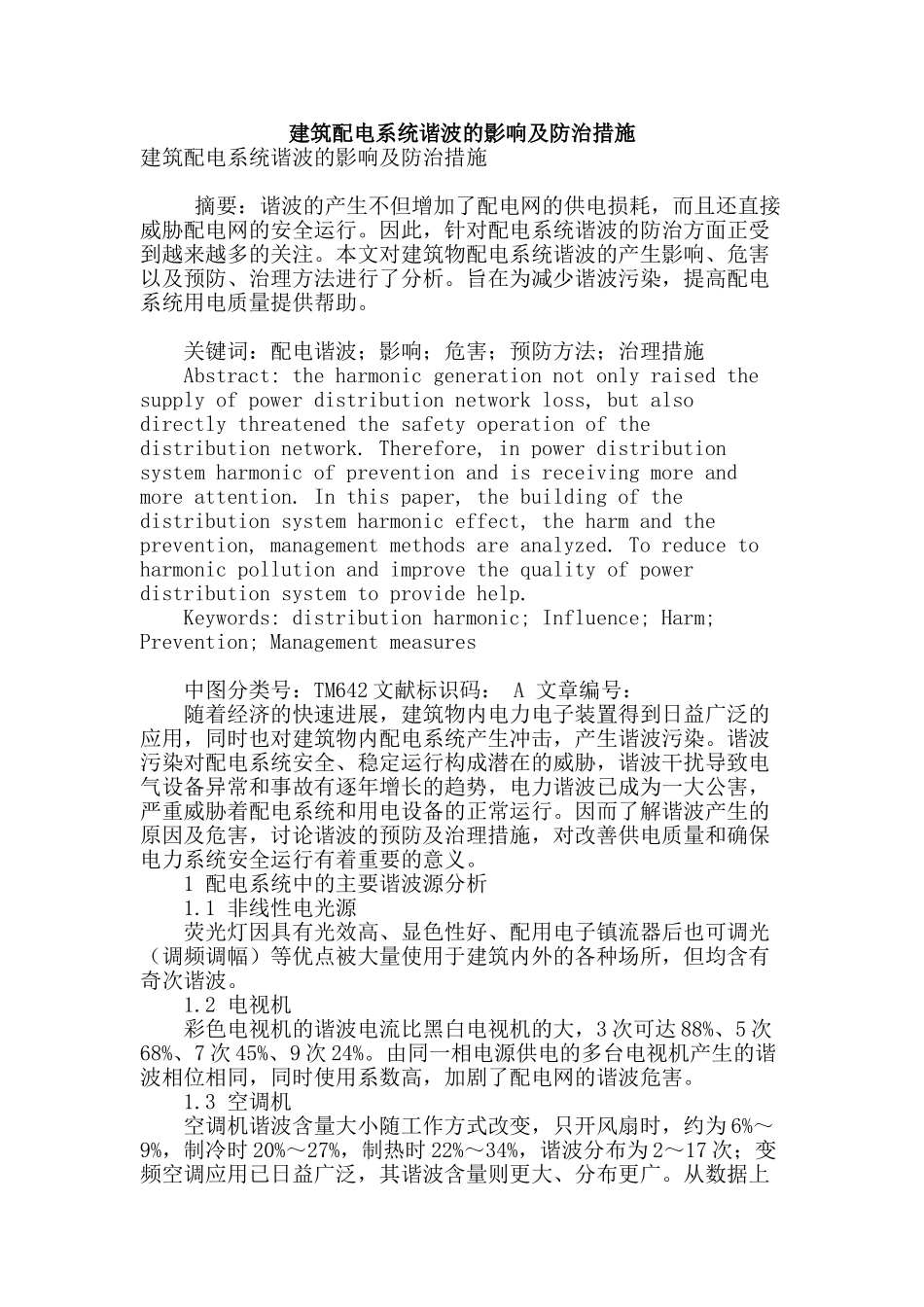

建筑配电系统谐波的影响及防治措施

建筑配电系统谐波的影响及防治措施建筑配电系统谐波的影响及防治措施 摘要：谐波的产生不但增加了配电网的供电损耗，而且还直接威胁配电网的安全运行。因此，针对配电系统谐波的防治方面正受到越来越多的关注。本文对建筑物配电系统谐波的产生影响、危害以及预防、治理方法进行了分析。旨在为减少谐波污染，提高配电系统用电质量提供帮助。 关键词：配电谐波；影响；危害；预防方法；治理措施 Abstract: the harmonic generation not only raised the supply of power distribution network loss, but also directly threatened the safety operation of the distribution network. Therefore, in power distribution system harmonic of prevention and is receiving more and more attention. In this paper, the building of the distribution system harmonic effect, the harm and the prevention, management methods are analyzed. To reduce to harmonic pollution and improve the quality of power distribution system to provide help. Keywords: distribution harmonic; Influence; Harm; Prevention; Management measures 中图分类号：TM642 文献标识码： A 文章编号： 随着经济的快速进展，建筑物内电力电子装置得到日益广泛的应用，同时也对建筑物内配电系统产生冲击，产生谐波污染。谐波污染对配电系统安全、稳定运行构成潜在的威胁，谐波干扰导致电气设备异常和事故有逐年增长的趋势，电力谐波已成为一大公害，严重威胁着配电系统和用电设备的正常运行。因而了解谐波产生的原因及危害，讨论谐波的预防及治理措施，对改善供电质量和确保电力系统安全运行有着重要的意义。 1 配电系统中的主要谐波源分析 1.1 非线性电光源 荧光灯因具有光效高、显色性好、配用电子镇流器后也可调光（调频调幅）等优点被大量使用于建筑内外的各种场所，但均含有奇次谐波。 1.2 电视机 彩色电视机的谐波电流比黑白电视机的大，3 次可达 88%、5 次68%、7 次 45%、9 次 24%。由同一相电源供电的多台电视机产生的谐波相位相同，同时使用系数高，加剧了配电网的谐波危害。 1.3 空调机 空调机谐波含量大小随工作方式改变，只开风扇时，约为 6%～9%，制冷时 20%～27%，制热时 22%～34%，谐波分布为 2～17 次；变频空调应用已日益广泛...
