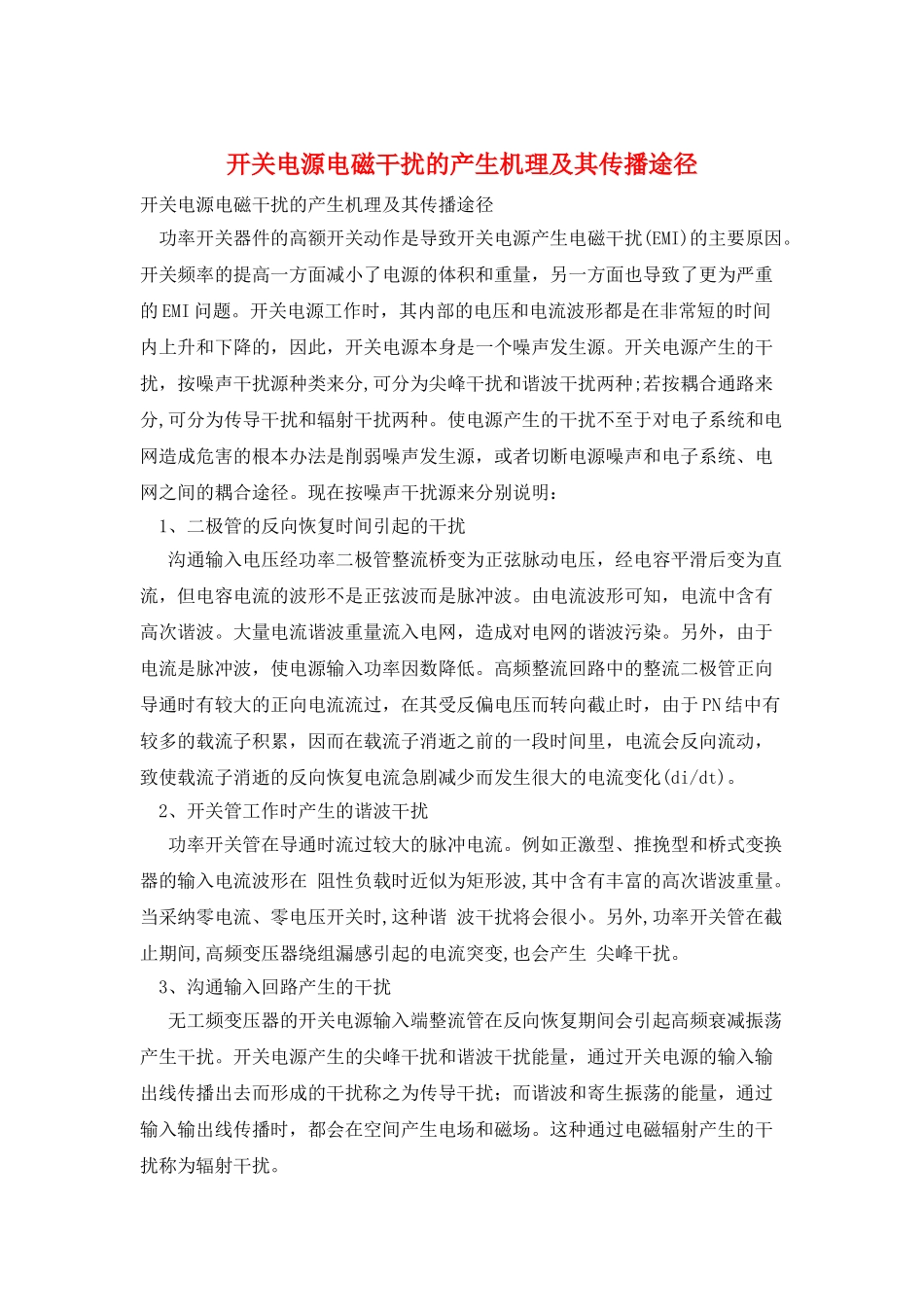

开关电源电磁干扰的产生机理及其传播途径

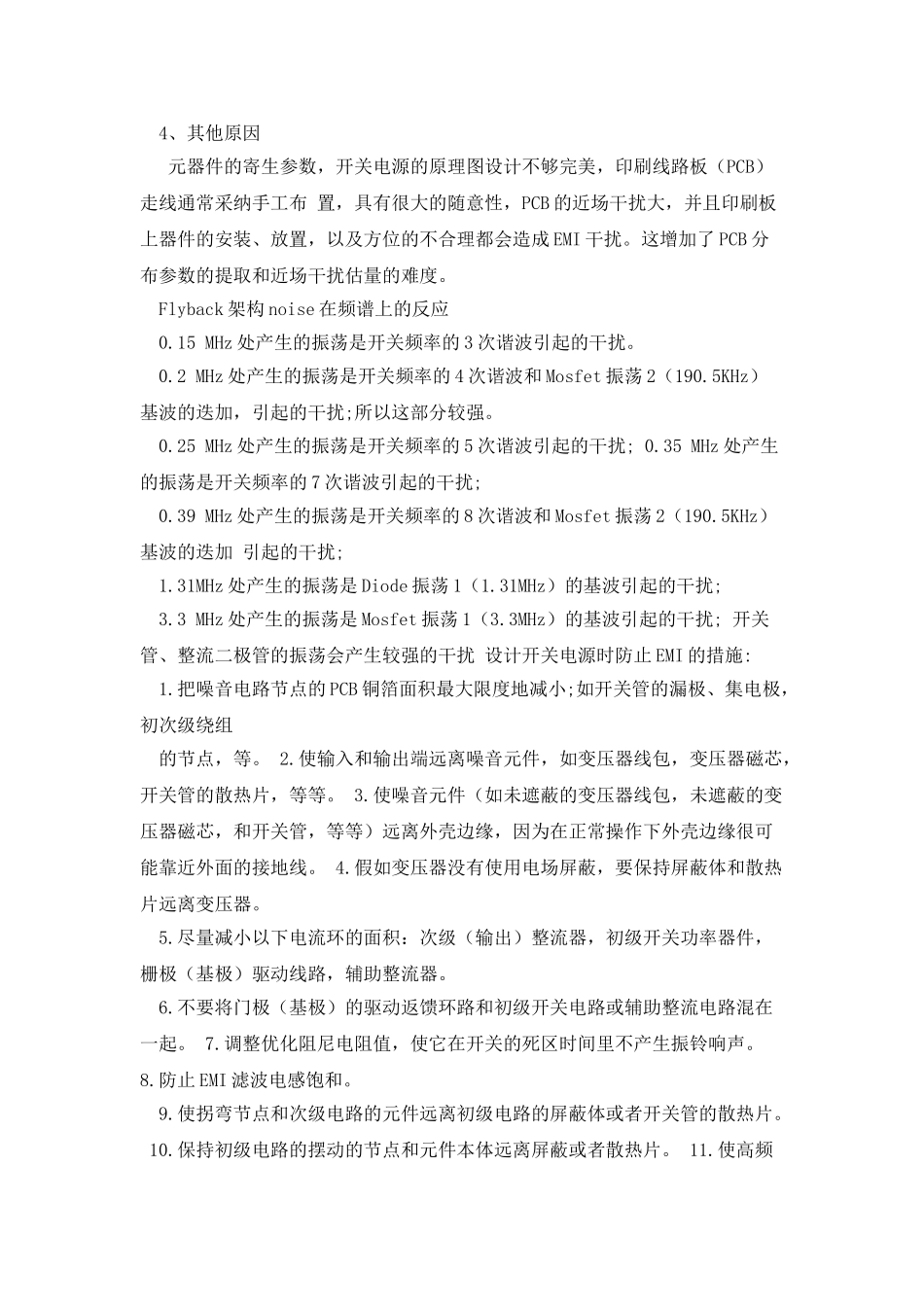

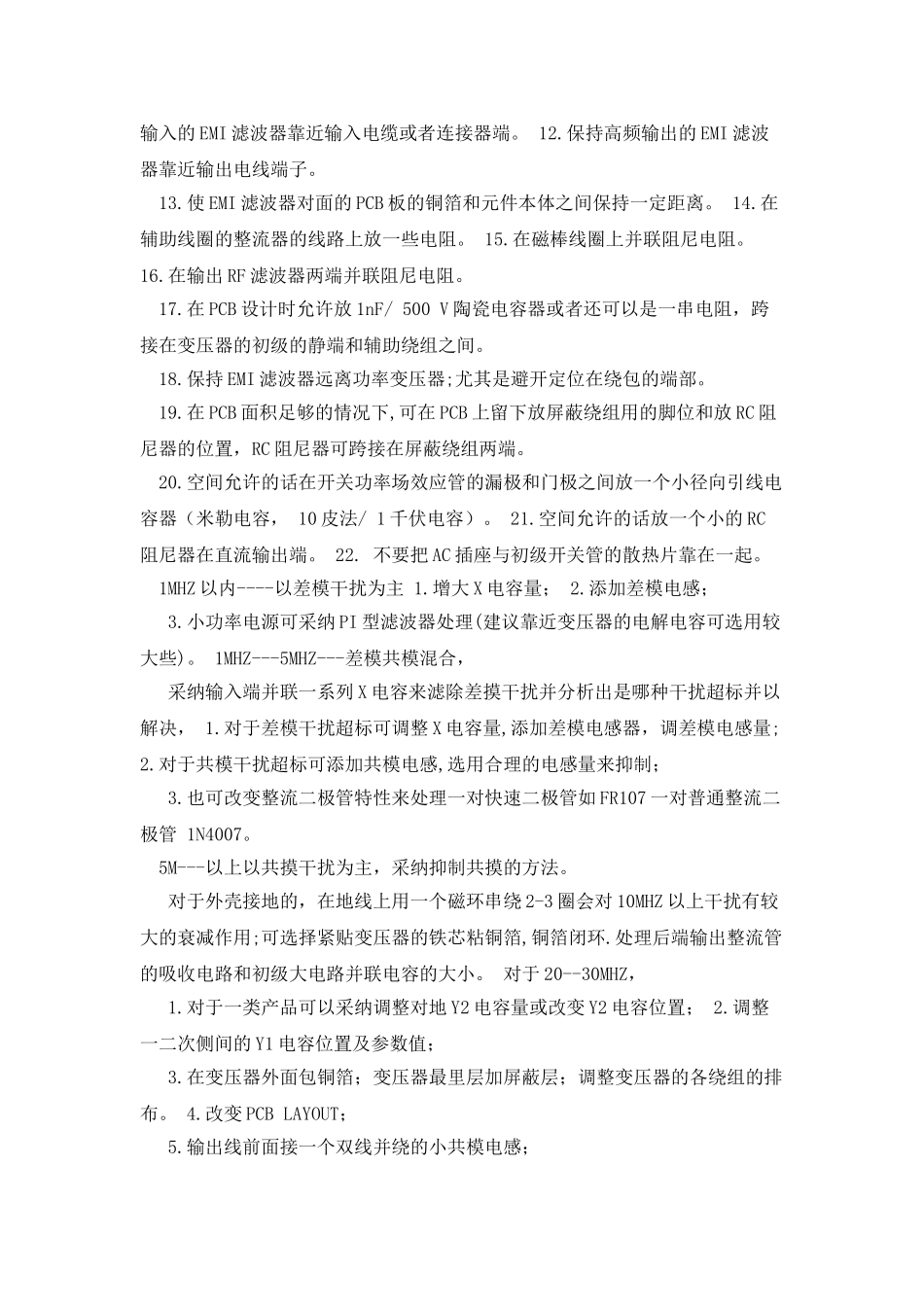

开关电源电磁干扰的产生机理及其传播途径开关电源电磁干扰的产生机理及其传播途径 功率开关器件的高额开关动作是导致开关电源产生电磁干扰(EMI)的主要原因。开关频率的提高一方面减小了电源的体积和重量，另一方面也导致了更为严重的 EMI 问题。开关电源工作时，其内部的电压和电流波形都是在非常短的时间内上升和下降的，因此，开关电源本身是一个噪声发生源。开关电源产生的干扰，按噪声干扰源种类来分,可分为尖峰干扰和谐波干扰两种;若按耦合通路来分,可分为传导干扰和辐射干扰两种。使电源产生的干扰不至于对电子系统和电网造成危害的根本办法是削弱噪声发生源，或者切断电源噪声和电子系统、电网之间的耦合途径。现在按噪声干扰源来分别说明： 1、二极管的反向恢复时间引起的干扰 沟通输入电压经功率二极管整流桥变为正弦脉动电压，经电容平滑后变为直流，但电容电流的波形不是正弦波而是脉冲波。由电流波形可知，电流中含有高次谐波。大量电流谐波重量流入电网，造成对电网的谐波污染。另外，由于电流是脉冲波，使电源输入功率因数降低。高频整流回路中的整流二极管正向导通时有较大的正向电流流过，在其受反偏电压而转向截止时，由于 PN 结中有较多的载流子积累，因而在载流子消逝之前的一段时间里，电流会反向流动，致使载流子消逝的反向恢复电流急剧减少而发生很大的电流变化(di/dt)。 2、开关管工作时产生的谐波干扰 功率开关管在导通时流过较大的脉冲电流。例如正激型、推挽型和桥式变换器的输入电流波形在 阻性负载时近似为矩形波,其中含有丰富的高次谐波重量。当采纳零电流、零电压开关时,这种谐 波干扰将会很小。另外,功率开关管在截止期间,高频变压器绕组漏感引起的电流突变,也会产生 尖峰干扰。 3、沟通输入回路产生的干扰 无工频变压器的开关电源输入端整流管在反向恢复期间会引起高频衰减振荡产生干扰。开关电源产生的尖峰干扰和谐波干扰能量，通过开关电源的输入输出线传播出去而形成的干扰称之为传导干扰；而谐波和寄生振荡的能量，通过输入输出线传播时，都会在空间产生电场和磁场。这种通过电磁辐射产生的干扰称为辐射干扰。 4、其他原因 元器件的寄生参数，开关电源的原理图设计不够完美，印刷线路板（PCB）走线通常采纳手工布 置，具有很大的随意性，PCB 的近场干扰大，并且印刷板上器件的安装、放置，以及方位的不合理都会造成 EMI 干扰。这增加了 PCB 分布参数的提取和近场干扰估量的难度。 Flyb...
