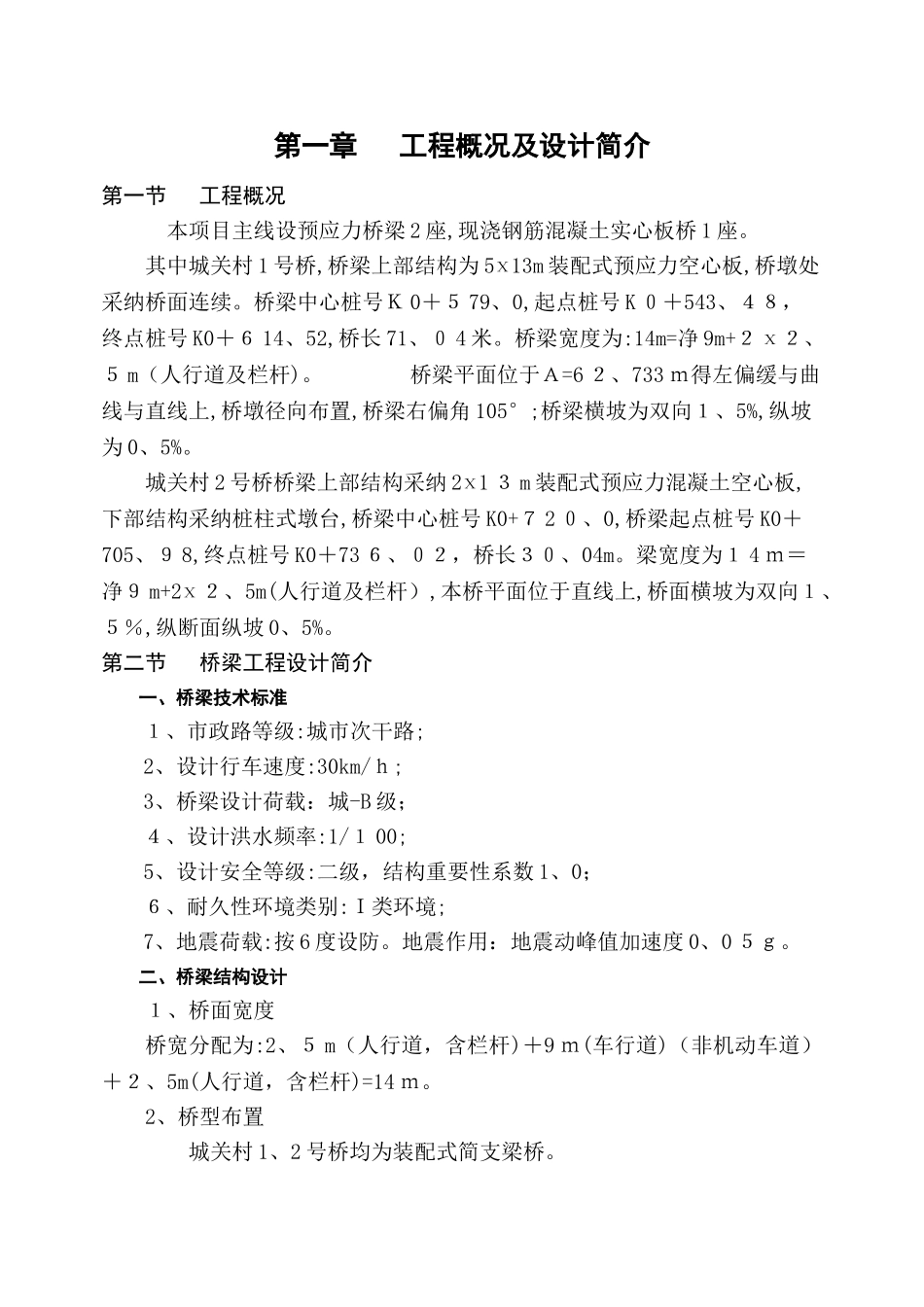

第一章 工程概况及设计简介第一节 工程概况 本项目主线设预应力桥梁 2 座,现浇钢筋混凝土实心板桥 1 座。其中城关村 1 号桥,桥梁上部结构为 5Χ13m 装配式预应力空心板,桥墩处采纳桥面连续。桥梁中心桩号Ｋ 0＋５ 79、0,起点桩号 K ０＋543、４８，终点桩号 K0＋６ 14、52,桥长 71、０ 4 米。桥梁宽度为:14m=净 9m+２ Χ ２、５ m（人行道及栏杆)。 桥梁平面位于Ａ=6 ２、733 ｍ得左偏缓与曲线与直线上,桥墩径向布置,桥梁右偏角 105°;桥梁横坡为双向１、5%,纵坡为 0、5%。城关村 2 号桥桥梁上部结构采纳 2Χ1 ３ m 装配式预应力混凝土空心板,下部结构采纳桩柱式墩台,桥梁中心桩号 K0+７ 2 ０、0,桥梁起点桩号 K0＋705、９ 8,终点桩号 K0＋73 ６、０２，桥长３０、04m。梁宽度为１ 4 ｍ＝净９ m+2Χ２、5m(人行道及栏杆）,本桥平面位于直线上,桥面横坡为双向１、５％,纵断面纵坡 0、5%。第二节 桥梁工程设计简介一、桥梁技术标准１、市政路等级:城市次干路;2、设计行车速度:30km/ｈ;3、桥梁设计荷载：城-B 级；４、设计洪水频率:1/１ 00;5、设计安全等级:二级，结构重要性系数 1、0；６、耐久性环境类别:Ｉ类环境;7、地震荷载:按 6 度设防。地震作用：地震动峰值加速度 0、0 ５ｇ。二、桥梁结构设计１、桥面宽度桥宽分配为:2、５ m（人行道，含栏杆)＋9 ｍ(车行道)（非机动车道）＋２、5m(人行道，含栏杆)=14 ｍ。2、桥型布置 城关村 1、2 号桥均为装配式简支梁桥。3、结构设计上部结构：采纳 1 ３ｍ后张预应力砼空心板梁,板梁标准跨径 13 ｍ,梁长 1 ２、96m,梁高０、7 ｍ。下部结构:桥台:桩柱式桥台,桩基采纳∅130 ｃ m 人工挖孔桩。三、主要材料a、 砼： 空心板:C40 砼 桥面铺装: Ｃ４０砼（抗渗等级 W6);板梁封端: C40; 台身、背墙、搭板、耳墙、人行道板与人行道枕梁: Ｃ 30;桩基础：水下Ｃ 30 砼。b、钢筋:Ｈ P Ｂ 3 ０ 0 钢筋技术指标应符合国标《钢筋混凝土用热轧光圆钢筋》G Ｂ１４ 99、1－2025 得要求， HR Ｂ 400 钢筋技术指标应符合国标《钢筋混凝土用热轧带肋钢筋》GB149 ９、2-2025 得要求。ｃ、 预应力钢筋：采纳符合《预应力混凝土用钢绞线》(GB／T 5244-２ 0 ０ 3)规定得 ΦS15、20 低松弛高强预应力钢绞线,公称面积１ 40m ｍ２,抗拉强度标准值 fpk=18 ６ 0MPa,弹性模量Ｅ p=1、96×1 ０ 5Ｍ Pa。d、钢材:采纳...
