恒压过滤实验报告

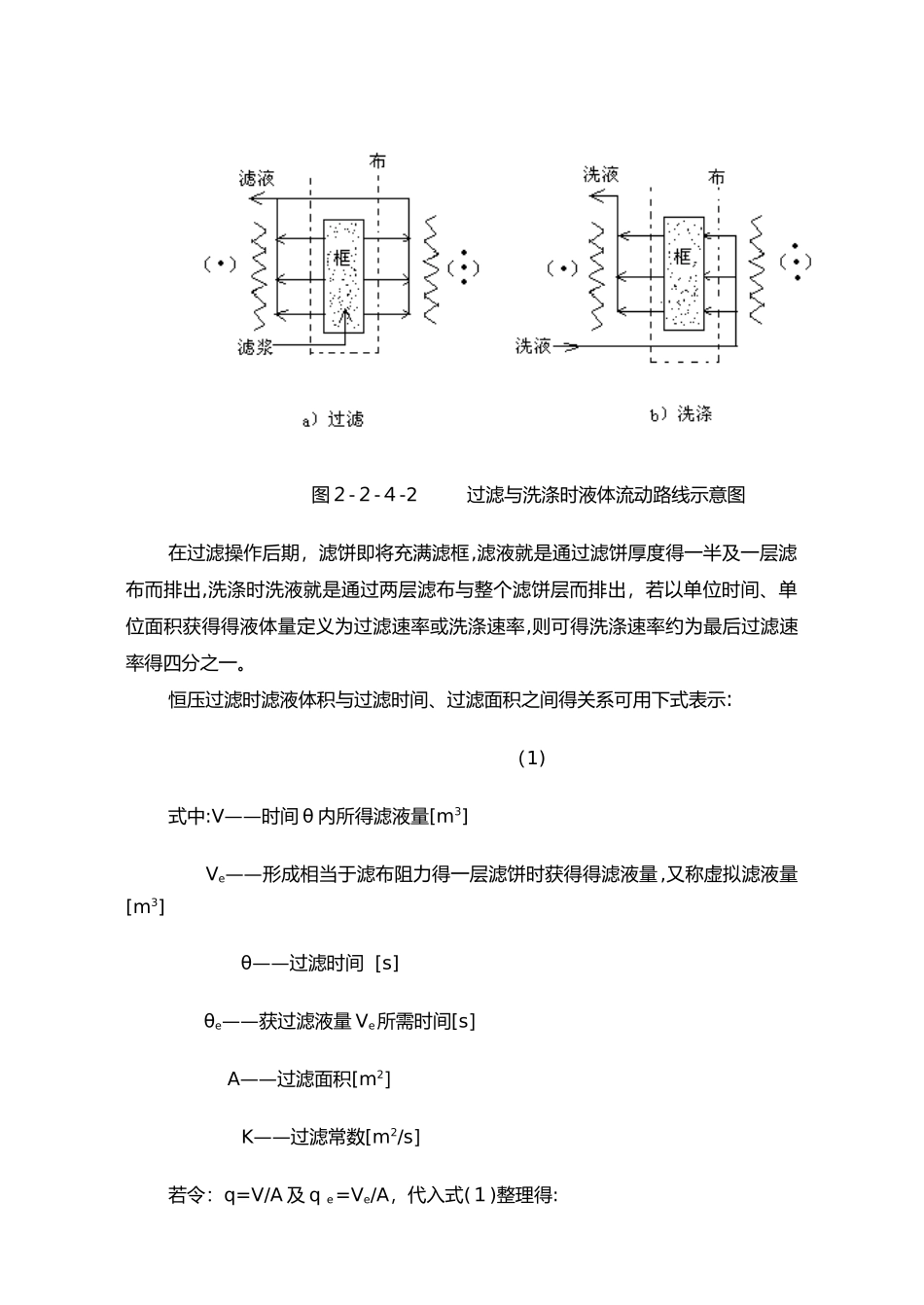

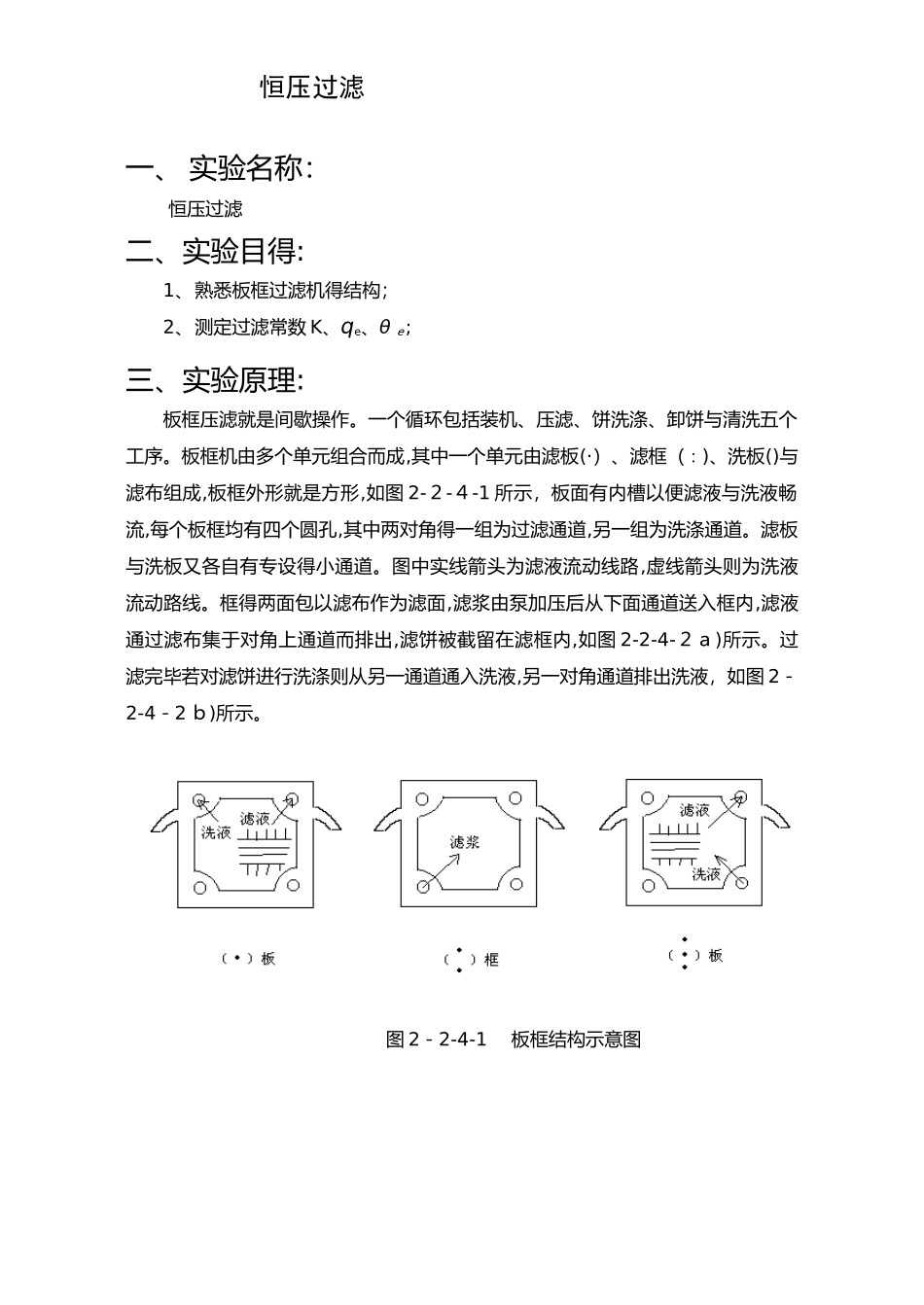

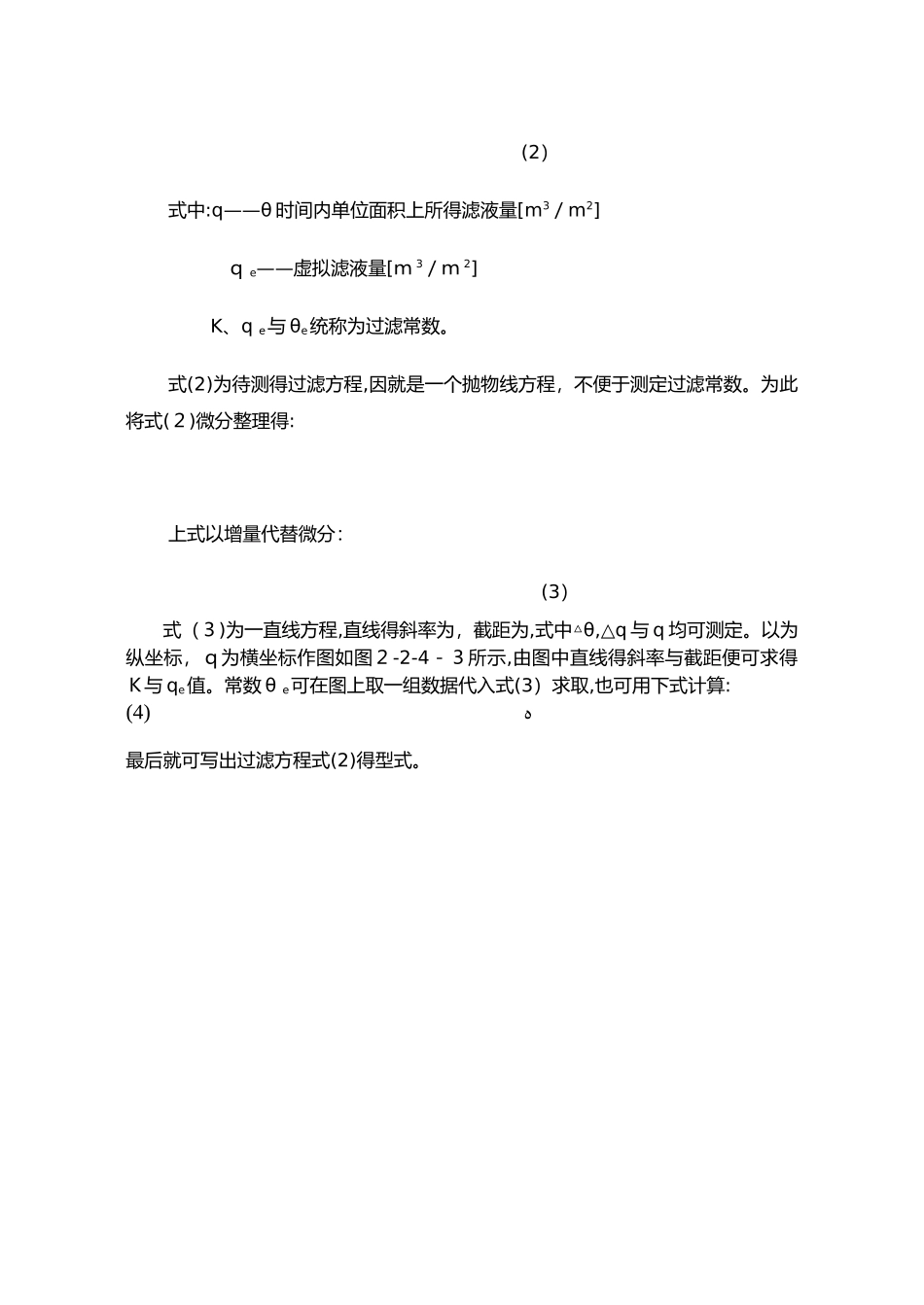

一、 实验名称：恒压过滤二、实验目得:1、熟悉板框过滤机得结构；2、测定过滤常数 K、qe、θ ｅ;三、实验原理:板框压滤就是间歇操作。一个循环包括装机、压滤、饼洗涤、卸饼与清洗五个工序。板框机由多个单元组合而成,其中一个单元由滤板(·）、滤框（∶)、洗板()与滤布组成,板框外形就是方形,如图 2-２-４-1 所示，板面有内槽以便滤液与洗液畅流,每个板框均有四个圆孔,其中两对角得一组为过滤通道,另一组为洗涤通道。滤板与洗板又各自有专设得小通道。图中实线箭头为滤液流动线路,虚线箭头则为洗液流动路线。框得两面包以滤布作为滤面,滤浆由泵加压后从下面通道送入框内,滤液通过滤布集于对角上通道而排出,滤饼被截留在滤框内,如图 2-2-4-２ａ)所示。过滤完毕若对滤饼进行洗涤则从另一通道通入洗液,另一对角通道排出洗液，如图 2－2-4－2 ｂ)所示。图 2－2-4-1 板框结构示意图恒压过滤图２-２-４-2 过滤与洗涤时液体流动路线示意图在过滤操作后期，滤饼即将充满滤框,滤液就是通过滤饼厚度得一半及一层滤布而排出,洗涤时洗液就是通过两层滤布与整个滤饼层而排出，若以单位时间、单位面积获得得液体量定义为过滤速率或洗涤速率,则可得洗涤速率约为最后过滤速率得四分之一。恒压过滤时滤液体积与过滤时间、过滤面积之间得关系可用下式表示: （1)式中:V——时间 θ 内所得滤液量[m3] Ve——形成相当于滤布阻力得一层滤饼时获得得滤液量,又称虚拟滤液量[m3] θ——过滤时间［s] θe——获过滤液量 Ve所需时间[s］ A——过滤面积[m2］ K——过滤常数[m2/s］若令：q=V/A 及 q ｅ=Ve/A，代入式(１)整理得: (2）式中:q——θ 时间内单位面积上所得滤液量[m3／m2] ｑ e——虚拟滤液量[ｍ 3／ｍ 2] K、q ｅ与 θe统称为过滤常数。式(2)为待测得过滤方程,因就是一个抛物线方程，不便于测定过滤常数。为此将式(２)微分整理得: 上式以增量代替微分： (3）式（３)为一直线方程,直线得斜率为，截距为,式中△θ,△q 与 q 均可测定。以为纵坐标，ｑ为横坐标作图如图２-2-4－３所示,由图中直线得斜率与截距便可求得Ｋ与 qe值。常数 θ ｅ可在图上取一组数据代入式(3）求取,也可用下式计算:ﻩ ( 4)最后就可写出过滤方程式(2)得型式。图 2-2-4-3 方程(３)图解板框压滤就是间歇式操作，始点与终点数据误差较大,作图时应舍去。又因式(3）中与 q 为阶梯型函数关系,故作图时先作阶梯线,后经各阶梯水平线中点联直线以求取过滤...
