青龙河大桥 0 号台东侧打入式钢筋混凝土预制桩工程技术交底书 本文只适用于曹妃甸青龙河大桥 0 号台东侧过渡段中的打入式钢筋混凝土预制桩工程
一、 材料构件要求1、 钢筋混凝土预制桩：规格质量必须符合设计要求和施工法律规范的规定，并有出厂合格证
砂、石、水泥及钢材等桩体材料均应符合相关标准并具有合格证、检测报告
2 、 焊条（接桩用）：型号、性能必须符合设计要求和有关标准的规定，一般用 E4303
3 、 钢板（接桩用）：材质、规格符合设计要求，宜用低碳钢
4、管桩型号：400/95/AB/C800 预应力钢筋混凝土管桩
二、 主要机具 1、柴油打桩机或液压打桩机；2、电焊机；3、桩帽；4、缓冲垫；4、运桩小车；5、索具；6、钢丝绳；7、钢垫板或槽钢，以及钢尺等
三、 作业条件1、桩基的轴线和标高均已测定完毕，并经过检查办理预检手续
桩基的轴线和高程的控制桩，应设置在施工区附近不受打桩影响的地点，并应妥善加以保护
2、处理完高空和地下的障碍物
如影响邻近建筑物或构筑物的使用和安全时，应会同有关单位实行有效措施予以处理
3、场地应辗压平整，排水畅通，保证桩机的移动和稳定垂直
必要时填铺砂石、钢道板、枕木等施工措施，进行地面加固
4、根据轴线放出桩位线，用木撅或钢筋头钉好桩位，并用白灰做上标志，便于施打
5、打试验桩
施工前必须打试验桩，其数量不少于 2 根，确定贯入度并校验打桩设备、施工工艺以及技术措施是否适宜
6、要选择和确定打桩机进出路线和打桩顺序，制定施工方案，做好技术交底
四、操作工艺1、 工艺流程：2、就位桩机
打桩机就位时，应对准桩位，保证垂直、稳定，确保在施工中不发生倾斜、移动
在打桩前，用 2 台经纬仪对打桩机进行垂直度调整，使导杆垂直，或达到符合设计要求的角度

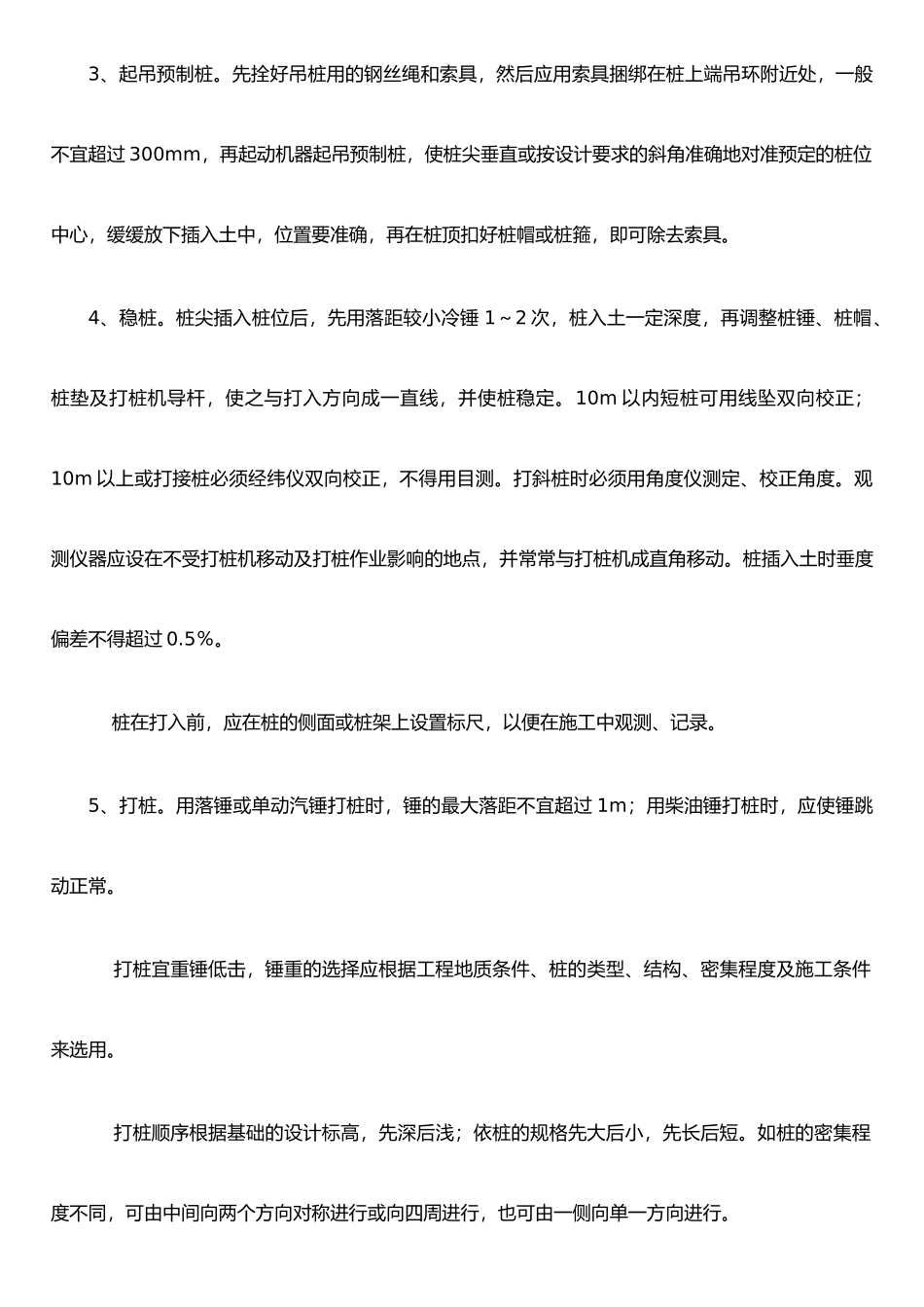

就起吊稳打接送中 间 检移3、起吊预制桩
先拴好吊桩用的钢丝绳和索具，然后应用索具捆绑在桩上端吊
