扣压式薄壁钢管敷设安装交底记录

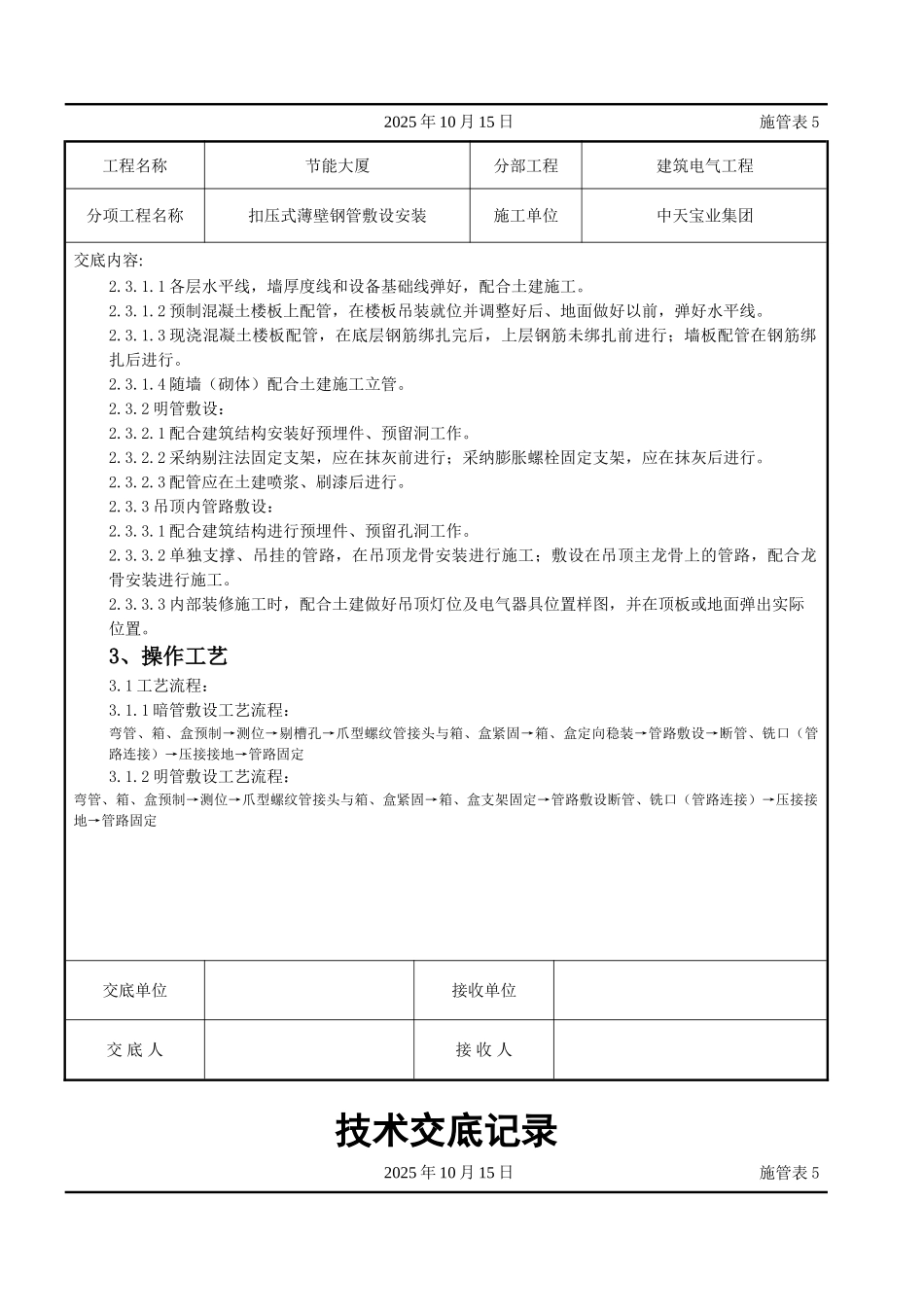

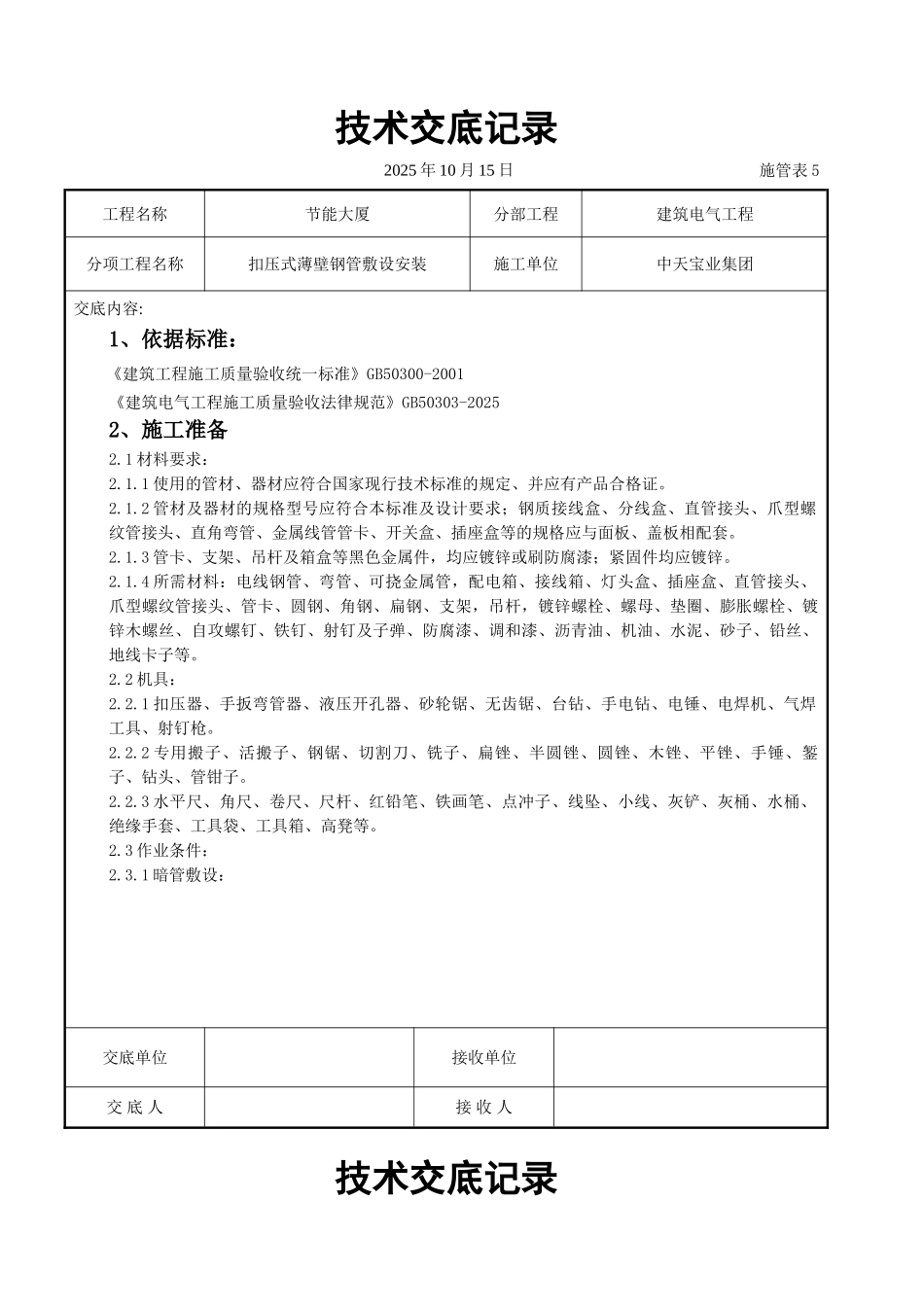

技术交底记录2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程建筑电气工程分项工程名称扣压式薄壁钢管敷设安装施工单位中天宝业集团交底内容:1、依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收法律规范》GB50303-20252、施工准备2.1 材料要求：2.1.1 使用的管材、器材应符合国家现行技术标准的规定、并应有产品合格证。2.1.2 管材及器材的规格型号应符合本标准及设计要求；钢质接线盒、分线盒、直管接头、爪型螺纹管接头、直角弯管、金属线管管卡、开关盒、插座盒等的规格应与面板、盖板相配套。2.1.3 管卡、支架、吊杆及箱盒等黑色金属件，均应镀锌或刷防腐漆；紧固件均应镀锌。2.1.4 所需材料：电线钢管、弯管、可挠金属管，配电箱、接线箱、灯头盒、插座盒、直管接头、爪型螺纹管接头、管卡、圆钢、角钢、扁钢、支架，吊杆，镀锌螺栓、螺母、垫圈、膨胀螺栓、镀锌木螺丝、自攻螺钉、铁钉、射钉及子弹、防腐漆、调和漆、沥青油、机油、水泥、砂子、铅丝、地线卡子等。2.2 机具：2.2.1 扣压器、手扳弯管器、液压开孔器、砂轮锯、无齿锯、台钻、手电钻、电锤、电焊机、气焊工具、射钉枪。2.2.2 专用搬子、活搬子、钢锯、切割刀、铣子、扁锉、半圆锉、圆锉、木锉、平锉、手锤、錾子、钻头、管钳子。2.2.3 水平尺、角尺、卷尺、尺杆、红铅笔、铁画笔、点冲子、线坠、小线、灰铲、灰桶、水桶、绝缘手套、工具袋、工具箱、高凳等。2.3 作业条件：2.3.1 暗管敷设：交底单位接收单位交 底 人接 收 人技术交底记录2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程建筑电气工程分项工程名称扣压式薄壁钢管敷设安装施工单位中天宝业集团交底内容:2.3.1.1 各层水平线，墙厚度线和设备基础线弹好，配合土建施工。2.3.1.2 预制混凝土楼板上配管，在楼板吊装就位并调整好后、地面做好以前，弹好水平线。2.3.1.3 现浇混凝土楼板配管，在底层钢筋绑扎完后，上层钢筋未绑扎前进行；墙板配管在钢筋绑扎后进行。2.3.1.4 随墙（砌体）配合土建施工立管。2.3.2 明管敷设：2.3.2.1 配合建筑结构安装好预埋件、预留洞工作。2.3.2.2 采纳剔注法固定支架，应在抹灰前进行；采纳膨胀螺栓固定支架，应在抹灰后进行。2.3.2.3 配管应在土建喷浆、刷漆后进行。2.3.3 吊顶内管路敷设：2.3.3.1 配合建筑结构进行预埋件、预留孔洞工作。2.3.3.2 单独支撑、吊挂的管路，在吊顶龙骨安装进行施...
