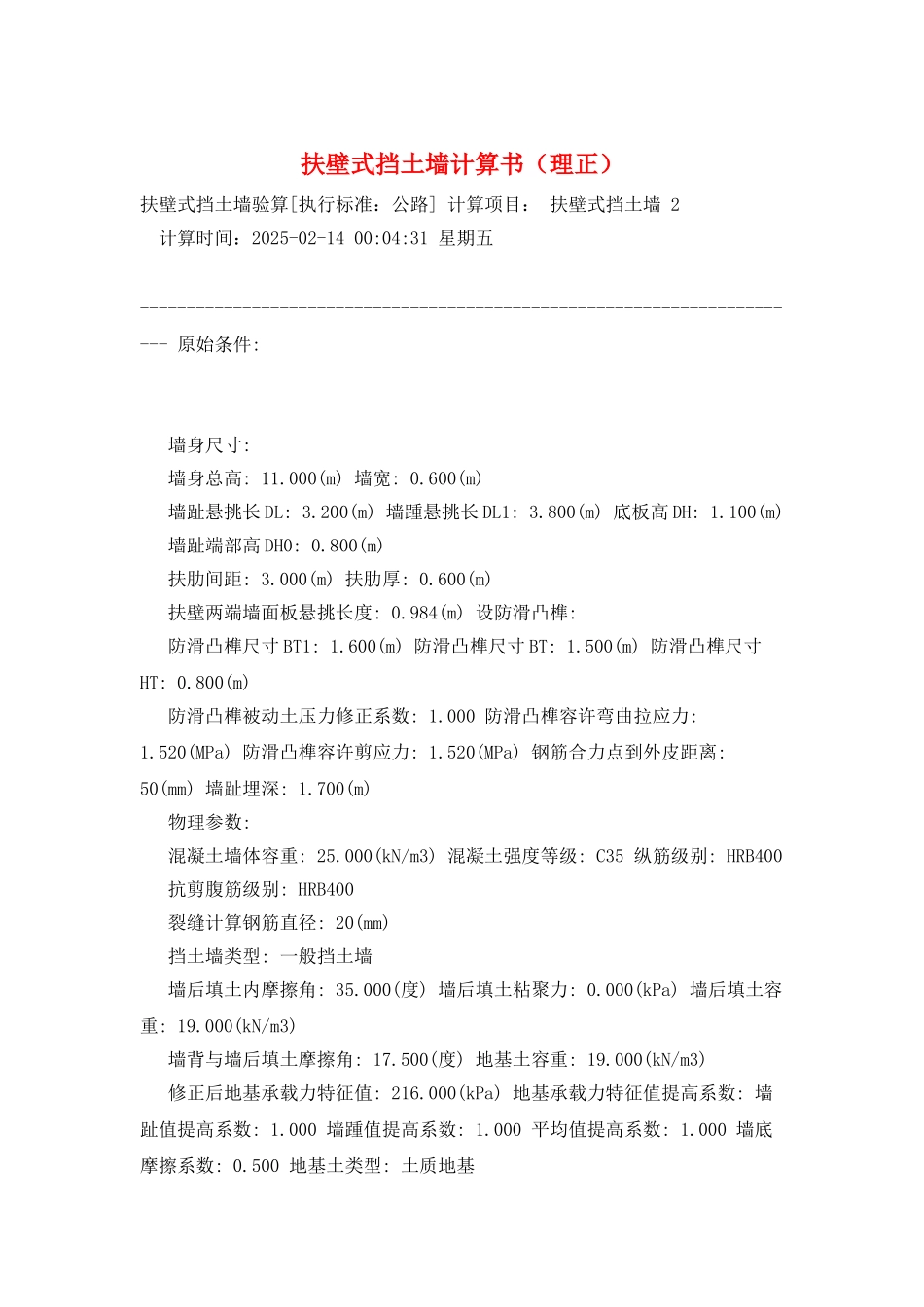

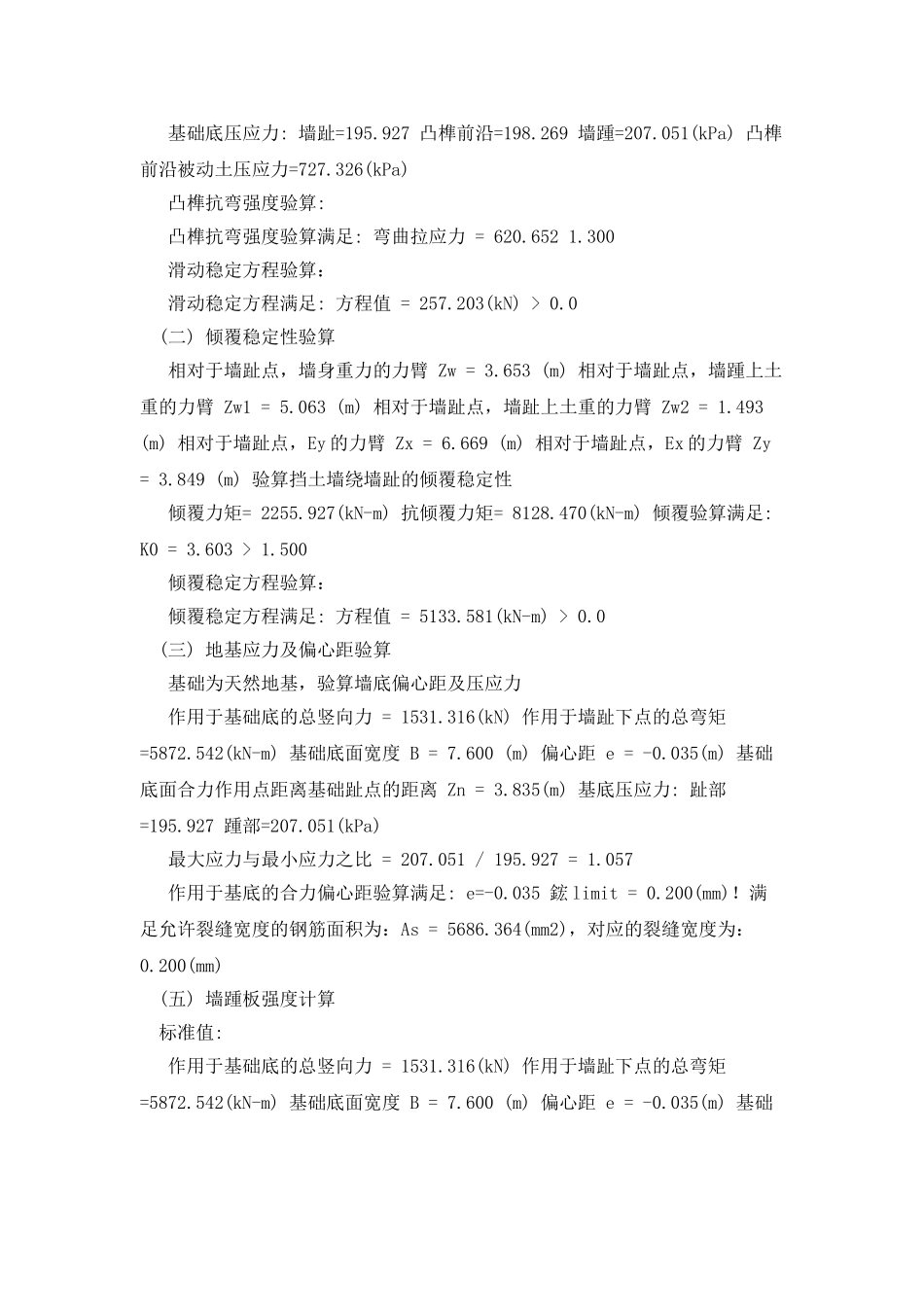

扶壁式挡土墙计算书（理正）扶壁式挡土墙验算[执行标准：公路] 计算项目： 扶壁式挡土墙 2 计算时间：2025-02-14 00:04:31 星期五 ------------------------------------------------------------------------ 原始条件: 墙身尺寸: 墙身总高: 11.000(m) 墙宽: 0.600(m) 墙趾悬挑长 DL: 3.200(m) 墙踵悬挑长 DL1: 3.800(m) 底板高 DH: 1.100(m) 墙趾端部高 DH0: 0.800(m) 扶肋间距: 3.000(m) 扶肋厚: 0.600(m) 扶壁两端墙面板悬挑长度: 0.984(m) 设防滑凸榫: 防滑凸榫尺寸 BT1: 1.600(m) 防滑凸榫尺寸 BT: 1.500(m) 防滑凸榫尺寸HT: 0.800(m) 防滑凸榫被动土压力修正系数: 1.000 防滑凸榫容许弯曲拉应力: 1.520(MPa) 防滑凸榫容许剪应力: 1.520(MPa) 钢筋合力点到外皮距离: 50(mm) 墙趾埋深: 1.700(m) 物理参数: 混凝土墙体容重: 25.000(kN/m3) 混凝土强度等级: C35 纵筋级别: HRB400 抗剪腹筋级别: HRB400 裂缝计算钢筋直径: 20(mm) 挡土墙类型: 一般挡土墙 墙后填土内摩擦角: 35.000(度) 墙后填土粘聚力: 0.000(kPa) 墙后填土容重: 19.000(kN/m3) 墙背与墙后填土摩擦角: 17.500(度) 地基土容重: 19.000(kN/m3) 修正后地基承载力特征值: 216.000(kPa) 地基承载力特征值提高系数: 墙趾值提高系数: 1.000 墙踵值提高系数: 1.000 平均值提高系数: 1.000 墙底摩擦系数: 0.500 地基土类型: 土质地基 地基土内摩擦角: 35.000(度) 土压力计算方法: 库仑 坡线土柱: 坡面线段数: 1 折线序号 水平投影长(m) 竖向投影长(m) 换算土柱数 1 10.500 5.700 0 地面横坡角度: 0.000(度) 填土对横坡面的摩擦角: 35.000(度) 墙顶标高: 0.000(m) 挡墙分段长度: 10.000(m) 钢筋混凝土配筋计算依据：《公路钢筋混凝土与预应力混凝土桥涵设计法律规范》(JTG D62-2025) ===================================================================== 第 1 种情况: 1 ============================================= 组合系数: 0.000 ============================================= [土压力计算] 计算高度为 11.000(m)处的库仑主动土压力 无荷载时的破裂角 = 40.248(度) 按假想墙背计算得到: 第 1 破裂角： 41.508(度) Ea=992.812(kN) Ex=582.751(kN) Ey=803.789(kN) 作用点高度 Zy=3.667(m) 因为俯斜墙背，需推断第二破裂面是否存在...
