接口防护措施总结

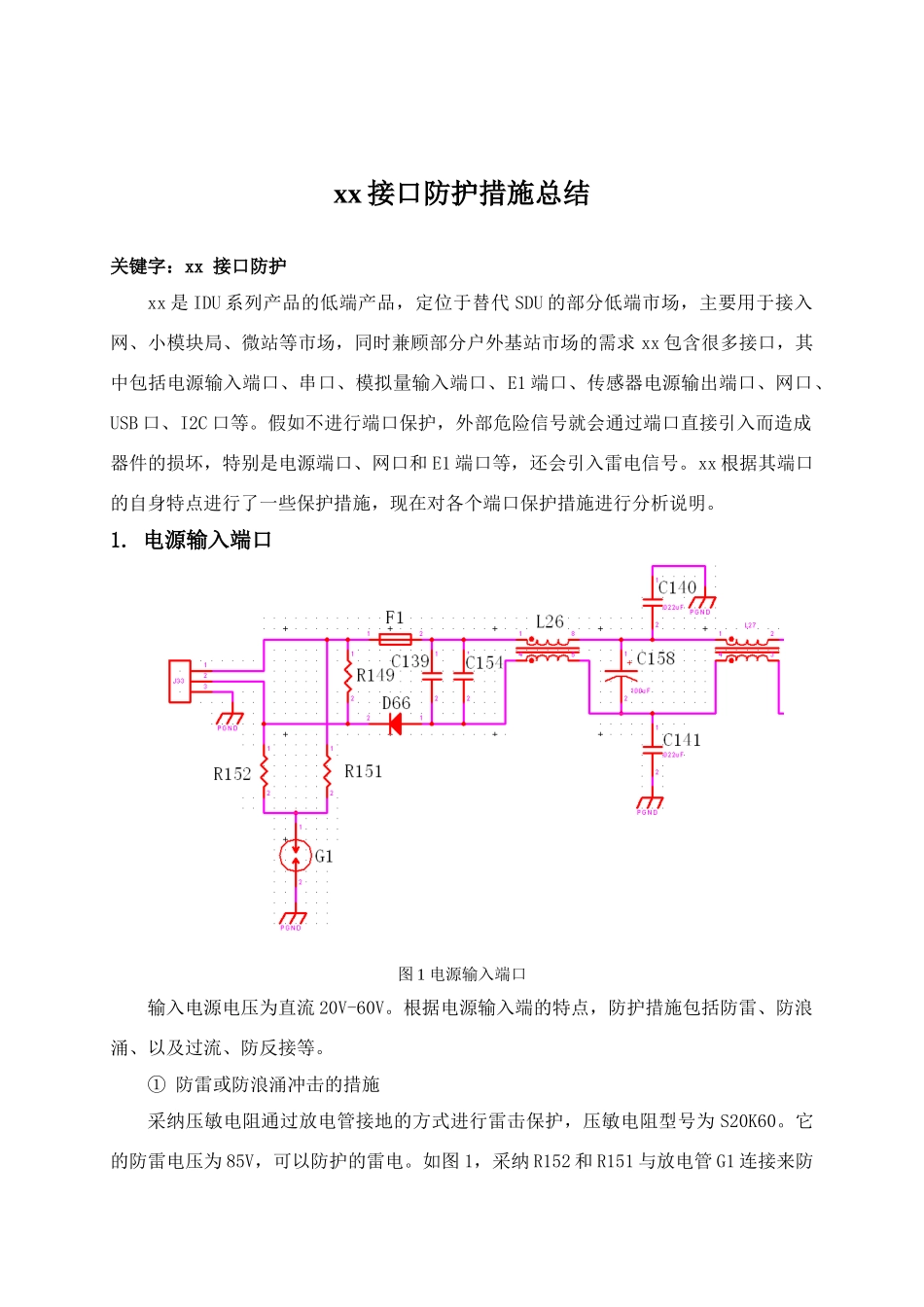

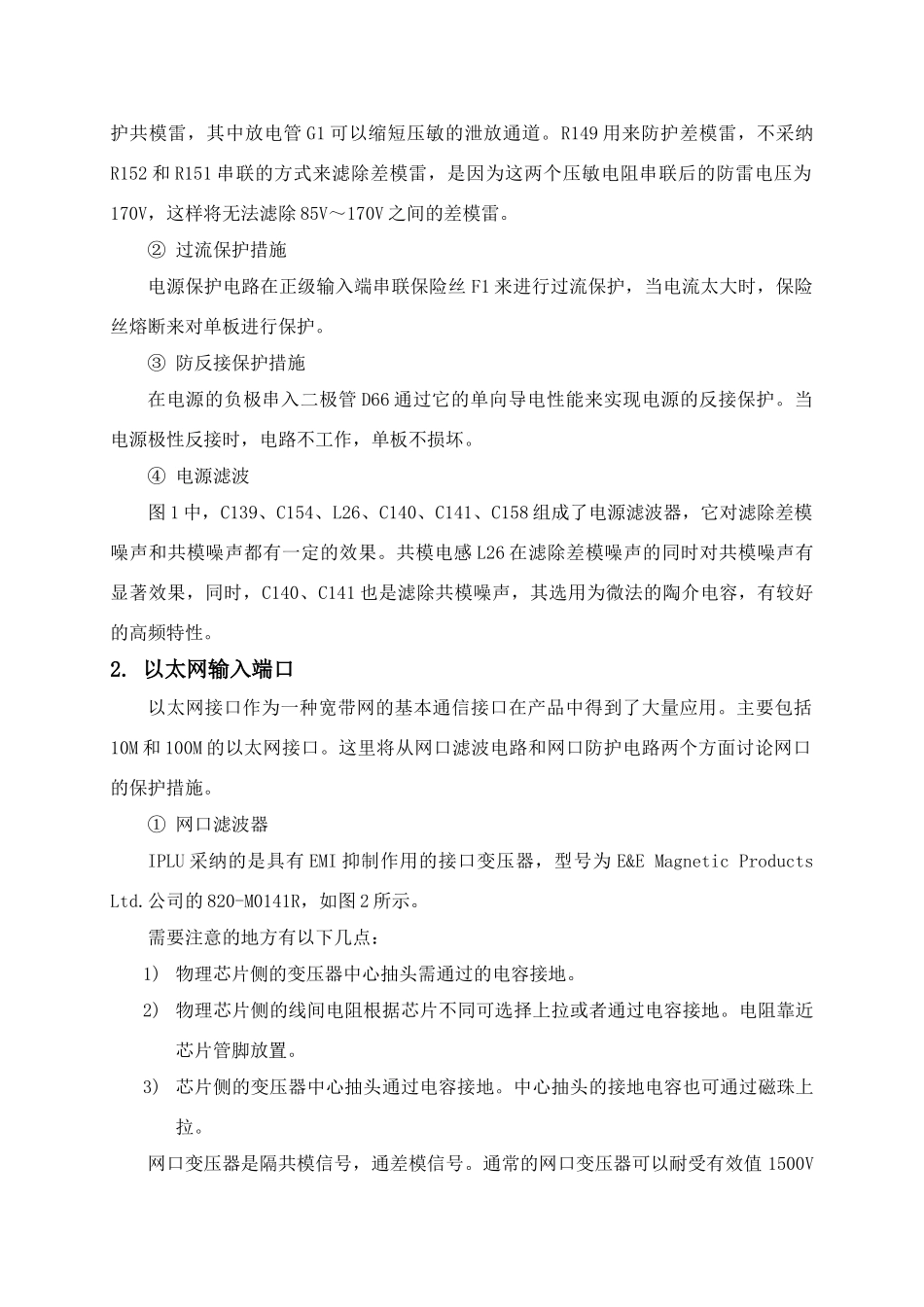

xx 接口防护措施总结关键字：xx 接口防护xx 是 IDU 系列产品的低端产品，定位于替代 SDU 的部分低端市场，主要用于接入网、小模块局、微站等市场，同时兼顾部分户外基站市场的需求 xx 包含很多接口，其中包括电源输入端口、串口、模拟量输入端口、E1 端口、传感器电源输出端口、网口、USB 口、I2C 口等。假如不进行端口保护，外部危险信号就会通过端口直接引入而造成器件的损坏，特别是电源端口、网口和 E1 端口等，还会引入雷电信号。xx 根据其端口的自身特点进行了一些保护措施，现在对各个端口保护措施进行分析说明。1. 电源输入端口图 1 电源输入端口输入电源电压为直流 20V-60V。根据电源输入端的特点，防护措施包括防雷、防浪涌、以及过流、防反接等。① 防雷或防浪涌冲击的措施采纳压敏电阻通过放电管接地的方式进行雷击保护，压敏电阻型号为 S20K60。它的防雷电压为 85V，可以防护的雷电。如图 1，采纳 R152 和 R151 与放电管 G1 连接来防护共模雷，其中放电管 G1 可以缩短压敏的泄放通道。R149 用来防护差模雷，不采纳R152 和 R151 串联的方式来滤除差模雷，是因为这两个压敏电阻串联后的防雷电压为170V，这样将无法滤除 85V～170V 之间的差模雷。② 过流保护措施电源保护电路在正级输入端串联保险丝 F1 来进行过流保护，当电流太大时，保险丝熔断来对单板进行保护。③ 防反接保护措施在电源的负极串入二极管 D66 通过它的单向导电性能来实现电源的反接保护。当电源极性反接时，电路不工作，单板不损坏。④ 电源滤波图 1 中，C139、C154、L26、C140、C141、C158 组成了电源滤波器，它对滤除差模噪声和共模噪声都有一定的效果。共模电感 L26 在滤除差模噪声的同时对共模噪声有显著效果，同时，C140、C141 也是滤除共模噪声，其选用为微法的陶介电容，有较好的高频特性。2. 以太网输入端口以太网接口作为一种宽带网的基本通信接口在产品中得到了大量应用。主要包括10M 和 100M 的以太网接口。这里将从网口滤波电路和网口防护电路两个方面讨论网口的保护措施。① 网口滤波器IPLU 采纳的是具有 EMI 抑制作用的接口变压器，型号为 E&E Magnetic Products Ltd.公司的 820-M0141R，如图 2 所示。需要注意的地方有以下几点：1) 物理芯片侧的变压器中心抽头需通过的电容接地。2) 物理芯片侧的线间电阻根据芯片不同可选择上拉或者通过电容接地。电阻靠近芯片管脚放置。3) 芯片...
