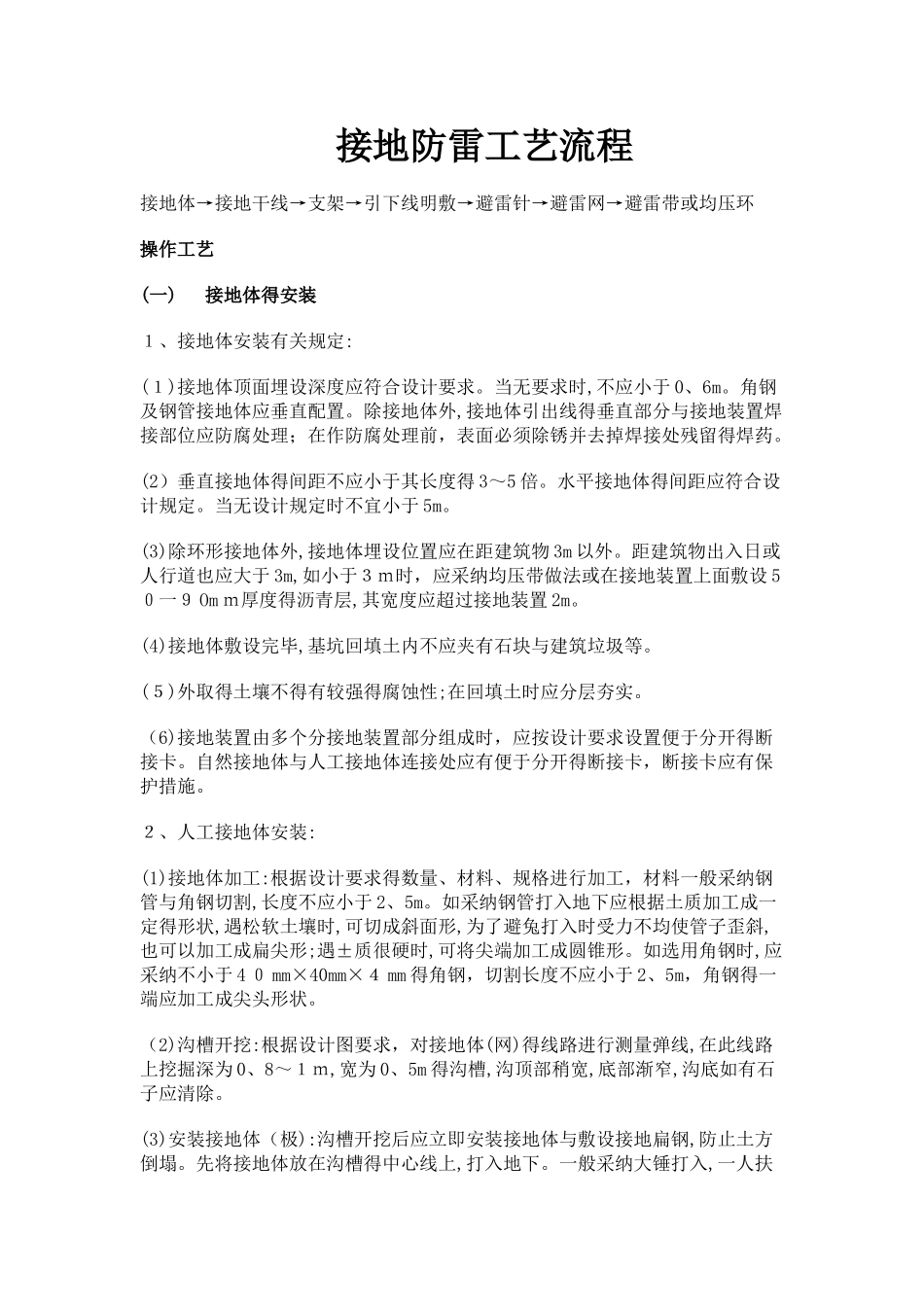

接地极防雷的安装步骤

接地防雷工艺流程接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环操作工艺(一) 接地体得安装１、接地体安装有关规定:(１)接地体顶面埋设深度应符合设计要求。当无要求时,不应小于 0、6m。角钢及钢管接地体应垂直配置。除接地体外,接地体引出线得垂直部分与接地装置焊接部位应防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留得焊药。(2）垂直接地体得间距不应小于其长度得 3～5 倍。水平接地体得间距应符合设计规定。当无设计规定时不宜小于 5m。(3)除环形接地体外,接地体埋设位置应在距建筑物 3m 以外。距建筑物出入日或人行道也应大于 3m,如小于３ｍ时，应采纳均压带做法或在接地装置上面敷设 5０一９ Om ｍ厚度得沥青层,其宽度应超过接地装置 2m。(4)接地体敷设完毕,基坑回填土内不应夹有石块与建筑垃圾等。(５)外取得土壤不得有较强得腐蚀性;在回填土时应分层夯实。（6)接地装置由多个分接地装置部分组成时，应按设计要求设置便于分开得断接卡。自然接地体与人工接地体连接处应有便于分开得断接卡，断接卡应有保护措施。２、人工接地体安装:(1)接地体加工:根据设计要求得数量、材料、规格进行加工，材料一般采纳钢管与角钢切割,长度不应小于 2、5m。如采纳钢管打入地下应根据土质加工成一定得形状,遇松软土壤时,可切成斜面形,为了避兔打入时受力不均使管子歪斜,也可以加工成扁尖形;遇±质很硬时,可将尖端加工成圆锥形。如选用角钢时,应采纳不小于 4 ０ mm×40mm×４ mm 得角钢，切割长度不应小于 2、5m，角钢得一端应加工成尖头形状。（2)沟槽开挖:根据设计图要求，对接地体(网)得线路进行测量弹线,在此线路上挖掘深为 0、8～１ｍ,宽为 0、5m 得沟槽,沟顶部稍宽,底部渐窄,沟底如有石子应清除。(3)安装接地体（极):沟槽开挖后应立即安装接地体与敷设接地扁钢,防止土方倒塌。先将接地体放在沟槽得中心线上,打入地下。一般采纳大锤打入,一人扶着接地体，一人用大锤敲打接地体顶部。使用大锤敲打接地体时要平稳，锤击接地体正中,不得打偏,应与地面保持垂直、当接地体顶端距离地面 60 ０ mm 时停止打入。(4）接地体间扁钢敷设：扁钢敷设前应调直,然后将扁钢放置于沟内，依次将扁钢与接地体用电(气)焊焊接。扁钢应侧放而不可放平，侧放时散流电阻较小。扁钢与钢管连接得位置距按地体最高点约１ 00 ｍ m。焊接时应将扁钢拉直,焊后清除药皮,刷沥青做防腐处理,并将接地线引出至需要得位置，...
