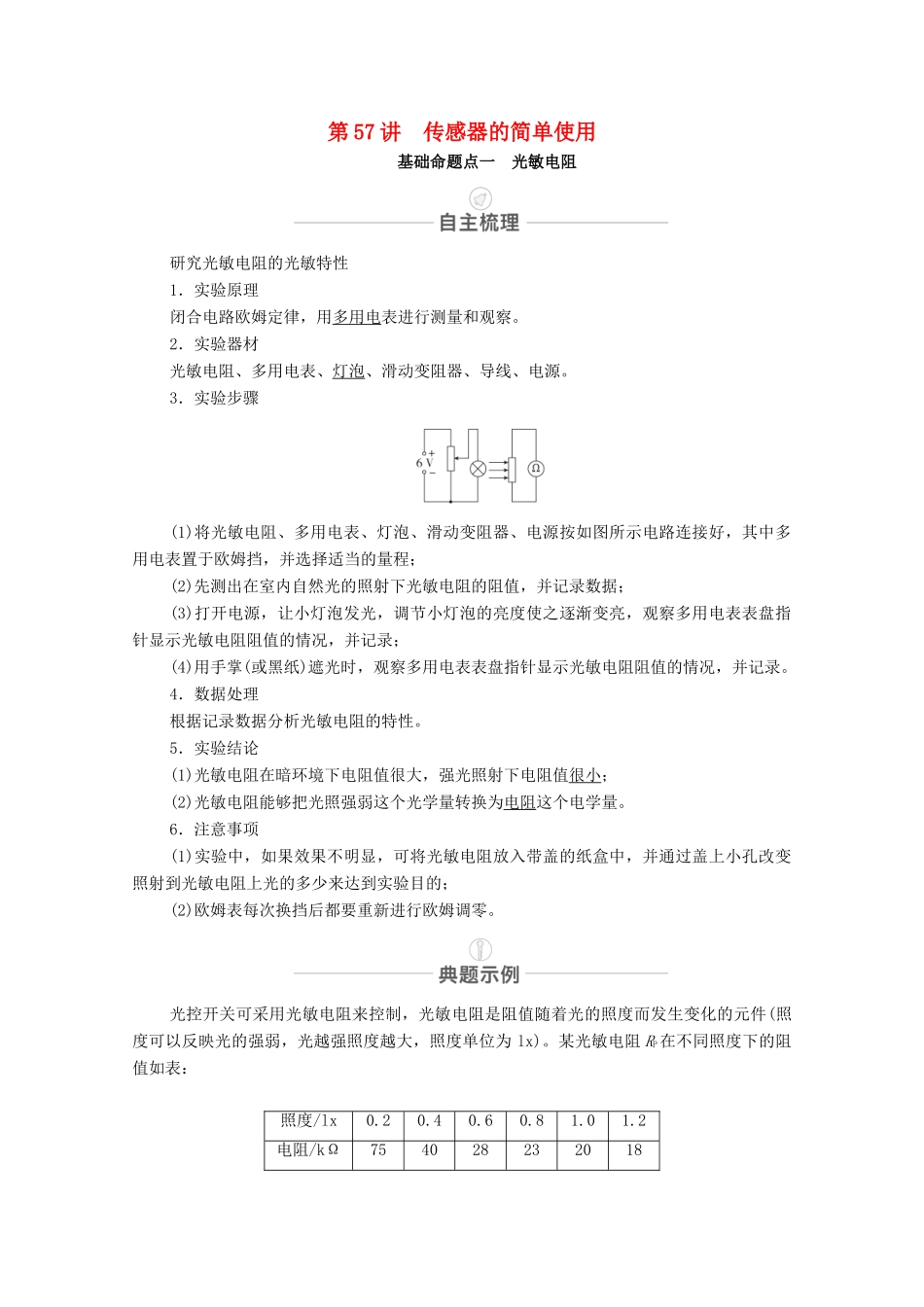

第 57 讲 传感器的简单使用基础命题点一 光敏电阻研究光敏电阻的光敏特性1．实验原理闭合电路欧姆定律，用多用电表进行测量和观察
2．实验器材光敏电阻、多用电表、灯泡、滑动变阻器、导线、电源
3．实验步骤(1)将光敏电阻、多用电表、灯泡、滑动变阻器、电源按如图所示电路连接好，其中多用电表置于欧姆挡，并选择适当的量程；(2)先测出在室内自然光的照射下光敏电阻的阻值，并记录数据；(3)打开电源，让小灯泡发光，调节小灯泡的亮度使之逐渐变亮，观察多用电表表盘指针显示光敏电阻阻值的情况，并记录；(4)用手掌(或黑纸)遮光时，观察多用电表表盘指针显示光敏电阻阻值的情况，并记录
4．数据处理根据记录数据分析光敏电阻的特性
5．实验结论(1)光敏电阻在暗环境下电阻值很大，强光照射下电阻值很小；(2)光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量
6．注意事项(1)实验中，如果效果不明显，可将光敏电阻放入带盖的纸盒中，并通过盖上小孔改变照射到光敏电阻上光的多少来达到实验目的；(2)欧姆表每次换挡后都要重新进行欧姆调零
光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为 lx)
某光敏电阻 RP在不同照度下的阻值如表：照度/lx0

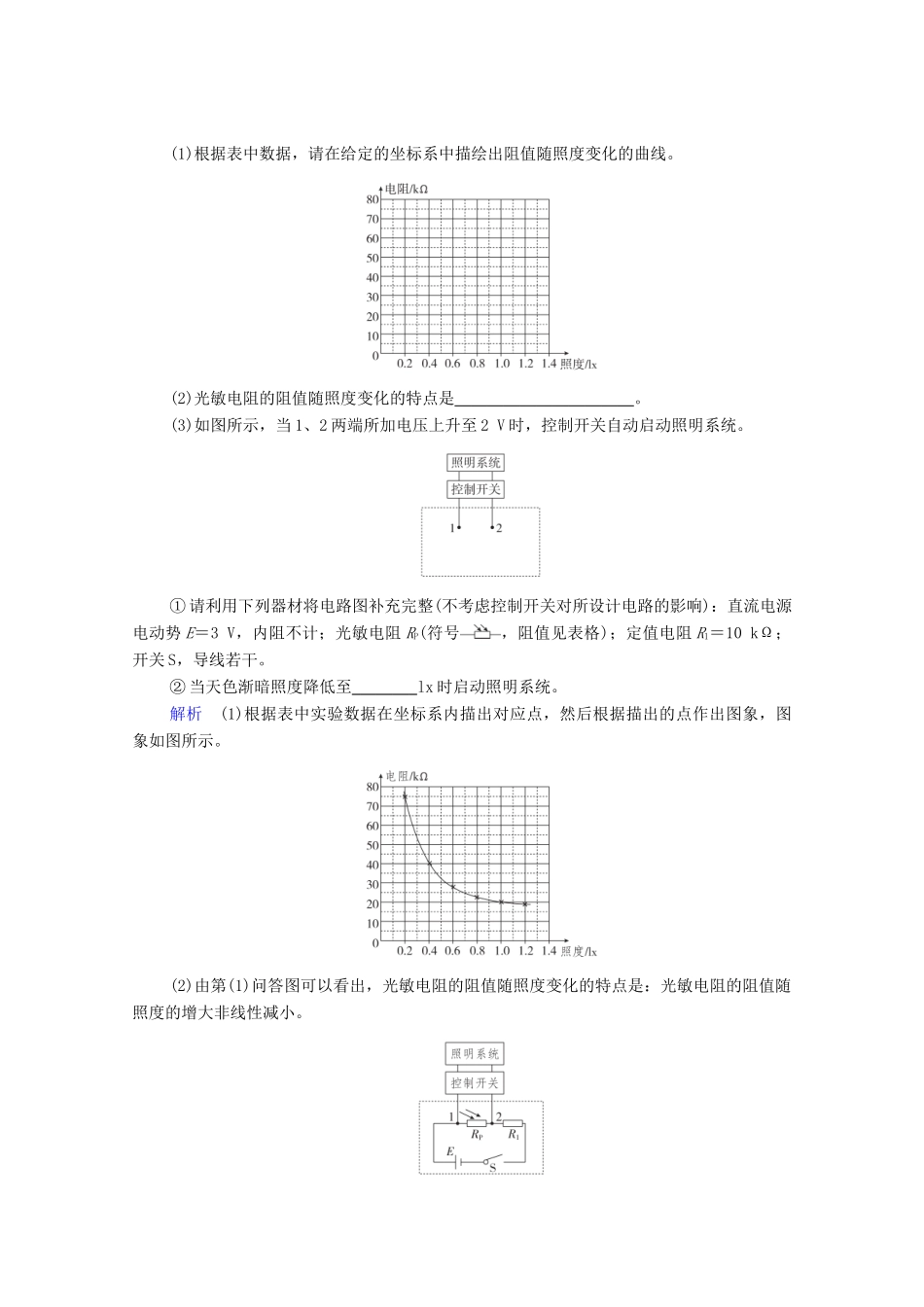

2电阻/kΩ754028232018(1)根据表中数据，请在给定的坐标系中描绘出阻值随照度变化的曲线
(2)光敏电阻的阻值随照度变化的特点是______________________

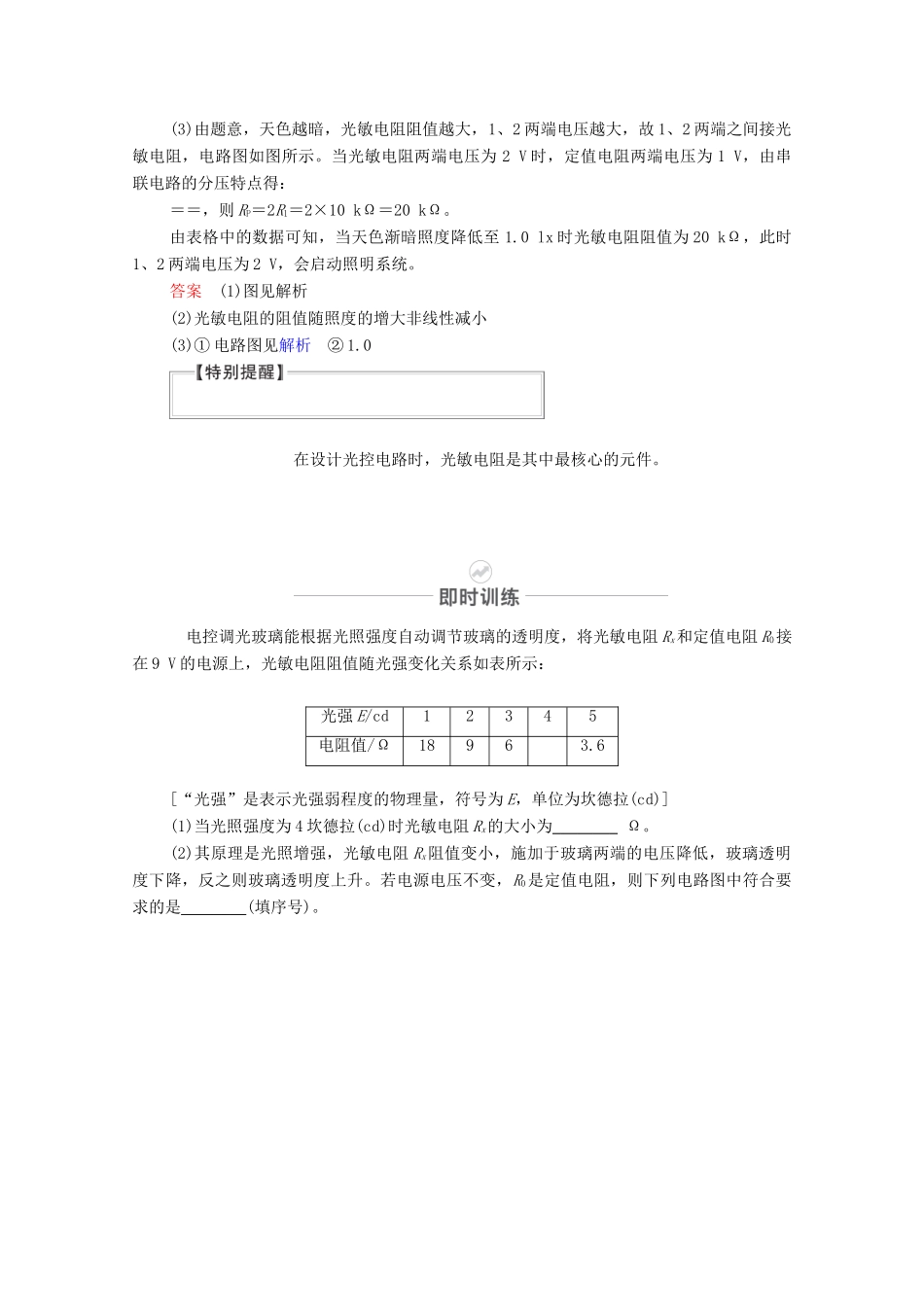

(3)如图所示，当 1、2 两端所加电压上升至 2 V 时，控制开关自动启动照明系统
① 请利用下列器材将电路图补充完整(不考虑控制开关对所设计电路的影响)：直流电源电动势 E＝3 V，内阻不计；光敏电阻 RP(符号，阻值见表格)；定值电阻 R1＝10 kΩ；开关 S，导线若干
