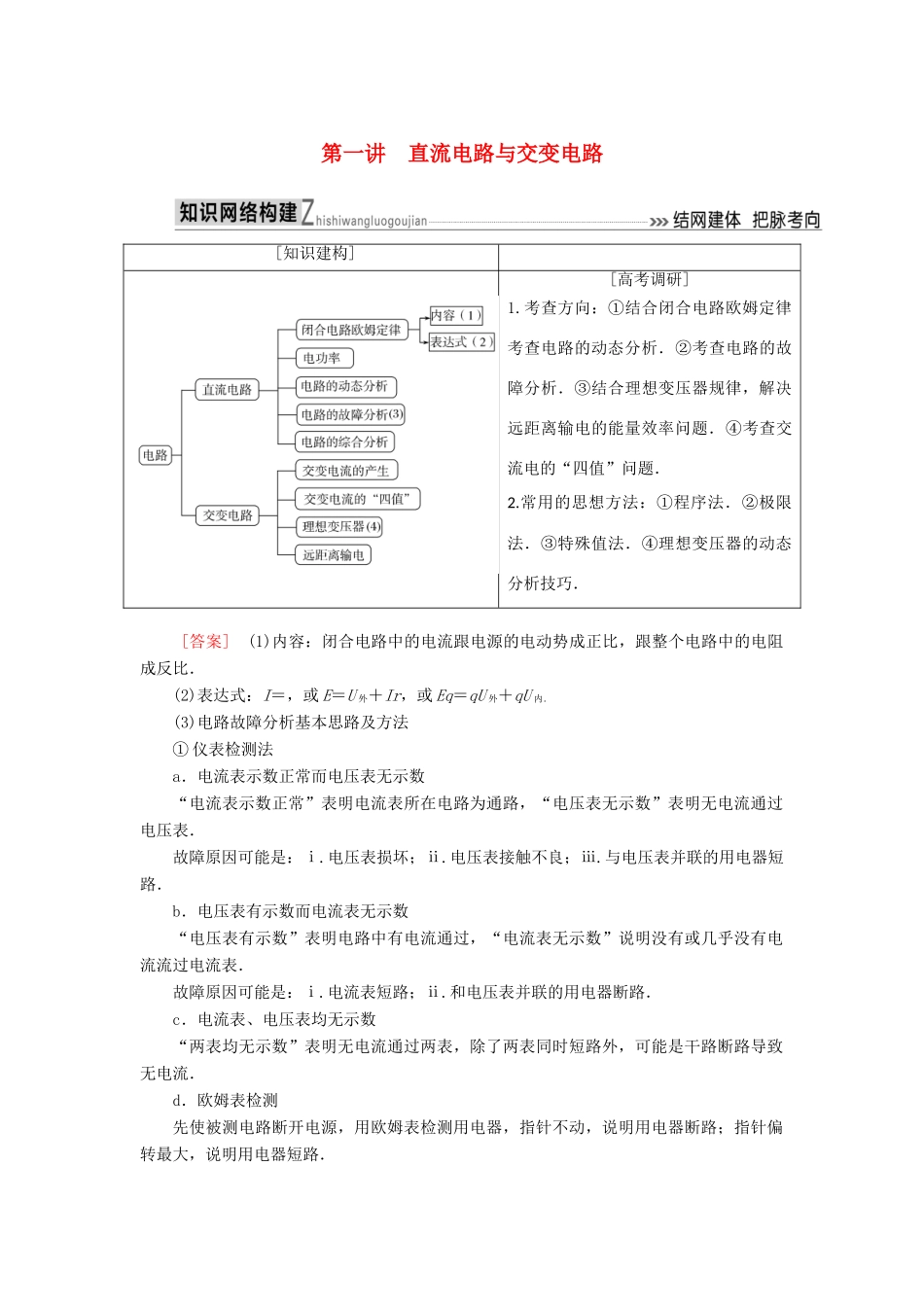

第一讲 直流电路与交变电路 [知识建构][高考调研]1.考查方向：①结合闭合电路欧姆定律考查电路的动态分析．②考查电路的故障分析．③结合理想变压器规律，解决远距离输电的能量效率问题．④考查交流电的“四值”问题．2.常用的思想方法：①程序法．②极限法．③特殊值法．④理想变压器的动态分析技巧． [答案] (1)内容：闭合电路中的电流跟电源的电动势成正比，跟整个电路中的电阻成反比．(2)表达式：I＝，或 E＝U 外＋Ir，或 Eq＝qU 外＋qU 内．(3)电路故障分析基本思路及方法① 仪表检测法a．电流表示数正常而电压表无示数“电流表示数正常”表明电流表所在电路为通路，“电压表无示数”表明无电流通过电压表．故障原因可能是：ⅰ.电压表损坏；ⅱ.电压表接触不良；ⅲ.与电压表并联的用电器短路．b．电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表．故障原因可能是：ⅰ.电流表短路；ⅱ.和电压表并联的用电器断路．c．电流表、电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，可能是干路断路导致无电流．d．欧姆表检测先使被测电路断开电源，用欧姆表检测用电器，指针不动，说明用电器断路；指针偏转最大，说明用电器短路．② 假设法已知电路发生某种故障，寻找故障发生在何处时，可将整个电路划分为若干部分，然后逐一假设某部分电路发生故障，运用电流变化进行正向推理，推理结果若与题述物理现象不符合，则故障不是发生在这部分电路；若推理结果与题述物理现象符合，则故障可能发生在这部分电路，直到找出发生故障的全部可能为止，此方法亦称排除法．(4)理想变压器的基本特征① 无漏磁，故原、副线圈中的 Φ、相同．② 线圈无电阻，因此无电压降，U＝E＝n.③ 根据＝得，套在同一铁芯上的线圈，无论是原线圈，还是副线圈，该比例都成立．④ 无电能损失．⑤ 变压器只能改变交变电流的电压和电流，不能改变交变电流的频率．考向一 直流电路的动态分析[归纳提炼]直流电路动态分析方法1．程序法基本思路是“部分→整体→部分”．即从阻值的变化入手，由串、并联规律判定 R 总的变化情况，再由闭合电路欧姆定律判断 I 总和 U 端的变化情况，最后由部分电路欧姆定律及串联分压、并联分流等规律判断各部分的变化情况．2．结论法——“串反并同”“串反”：指某一电阻增大(减小)时，与它串联或间接串联的电阻中的电流、两端电压、...
