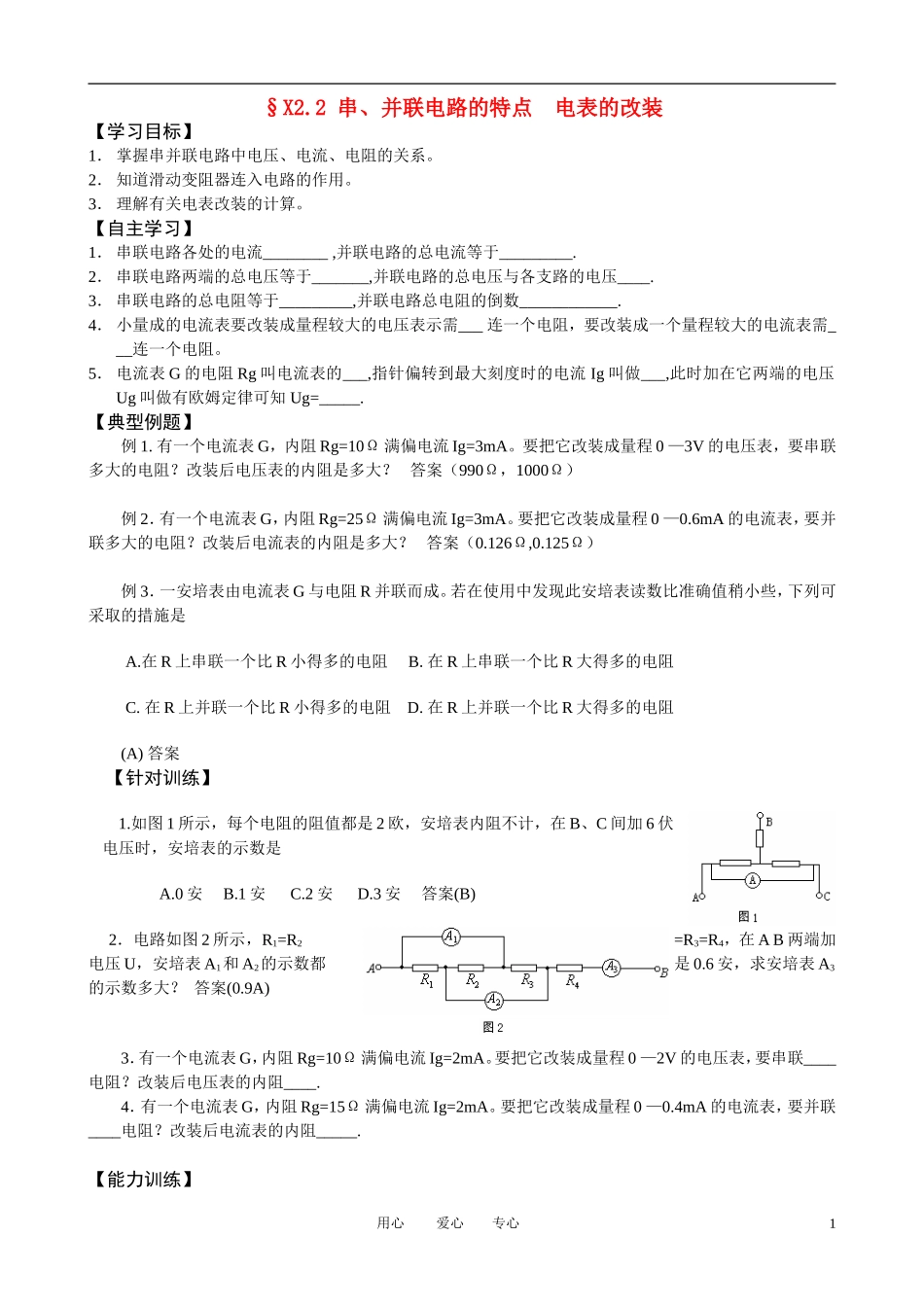

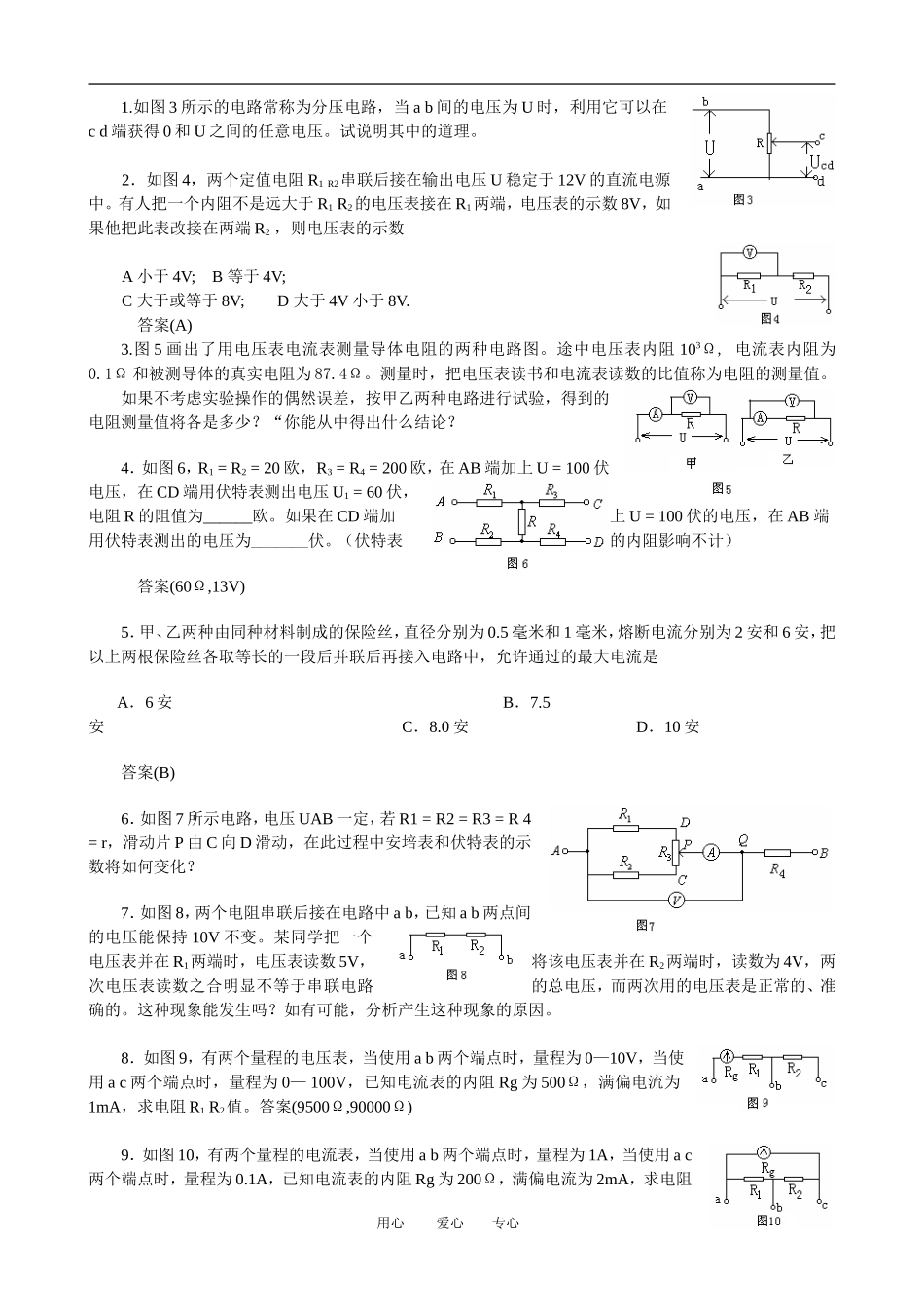

§X2.2 串、并联电路的特点 电表的改装【学习目标】1． 掌握串并联电路中电压、电流、电阻的关系。2． 知道滑动变阻器连入电路的作用。3． 理解有关电表改装的计算。【自主学习】1． 串联电路各处的电流________ ,并联电路的总电流等于_________.2． 串联电路两端的总电压等于_______,并联电路的总电压与各支路的电压____.3． 串联电路的总电阻等于_________,并联电路总电阻的倒数____________.4． 小量成的电流表要改装成量程较大的电压表示需___ 连一个电阻，要改装成一个量程较大的电流表需___连一个电阻。5． 电流表 G 的电阻 Rg 叫电流表的___,指针偏转到最大刻度时的电流 Ig 叫做___,此时加在它两端的电压Ug 叫做有欧姆定律可知 Ug=_____.【典型例题】例 1. 有一个电流表 G，内阻 Rg=10Ω 满偏电流 Ig=3mA。要把它改装成量程 0 —3V 的电压表，要串联多大的电阻？改装后电压表的内阻是多大？ 答案（990Ω，1000Ω）例 2．有一个电流表 G，内阻 Rg=25Ω 满偏电流 Ig=3mA。要把它改装成量程 0 —0.6mA 的电流表，要并联多大的电阻？改装后电流表的内阻是多大？ 答案（0.126Ω,0.125Ω）例 3．一安培表由电流表 G 与电阻 R 并联而成。若在使用中发现此安培表读数比准确值稍小些，下列可采取的措施是 A.在 R 上串联一个比 R 小得多的电阻 B. 在 R 上串联一个比 R 大得多的电阻 C. 在 R 上并联一个比 R 小得多的电阻 D. 在 R 上并联一个比 R 大得多的电阻(A) 答案 【针对训练】1.如图 1 所示，每个电阻的阻值都是 2 欧，安培表内阻不计，在 B、C 间加 6 伏电压时，安培表的示数是A.0 安 B.1 安 C.2 安 D.3 安 答案(B) 2．电路如图 2 所示，R1=R2 =R3=R4，在 A B 两端加电压 U，安培表 A1和 A2的示数都是 0.6 安，求安培表 A3的示数多大？ 答案(0.9A) 3．有一个电流表 G，内阻 Rg=10Ω 满偏电流 Ig=2mA。要把它改装成量程 0 —2V 的电压表，要串联____电阻？改装后电压表的内阻____.4．有一个电流表 G，内阻 Rg=15Ω 满偏电流 Ig=2mA。要把它改装成量程 0 —0.4mA 的电流表，要并联____电阻？改装后电流表的内阻_____.【能力训练】用心 爱心 专心11.如图 3 所示的电路常称为分压电路，当 a b 间的电压为 U 时，利用它可以在c d 端获得 0 和 U 之间的任意电压。试说明其中的道理。2．如图 4，两个定值电阻 R1...
