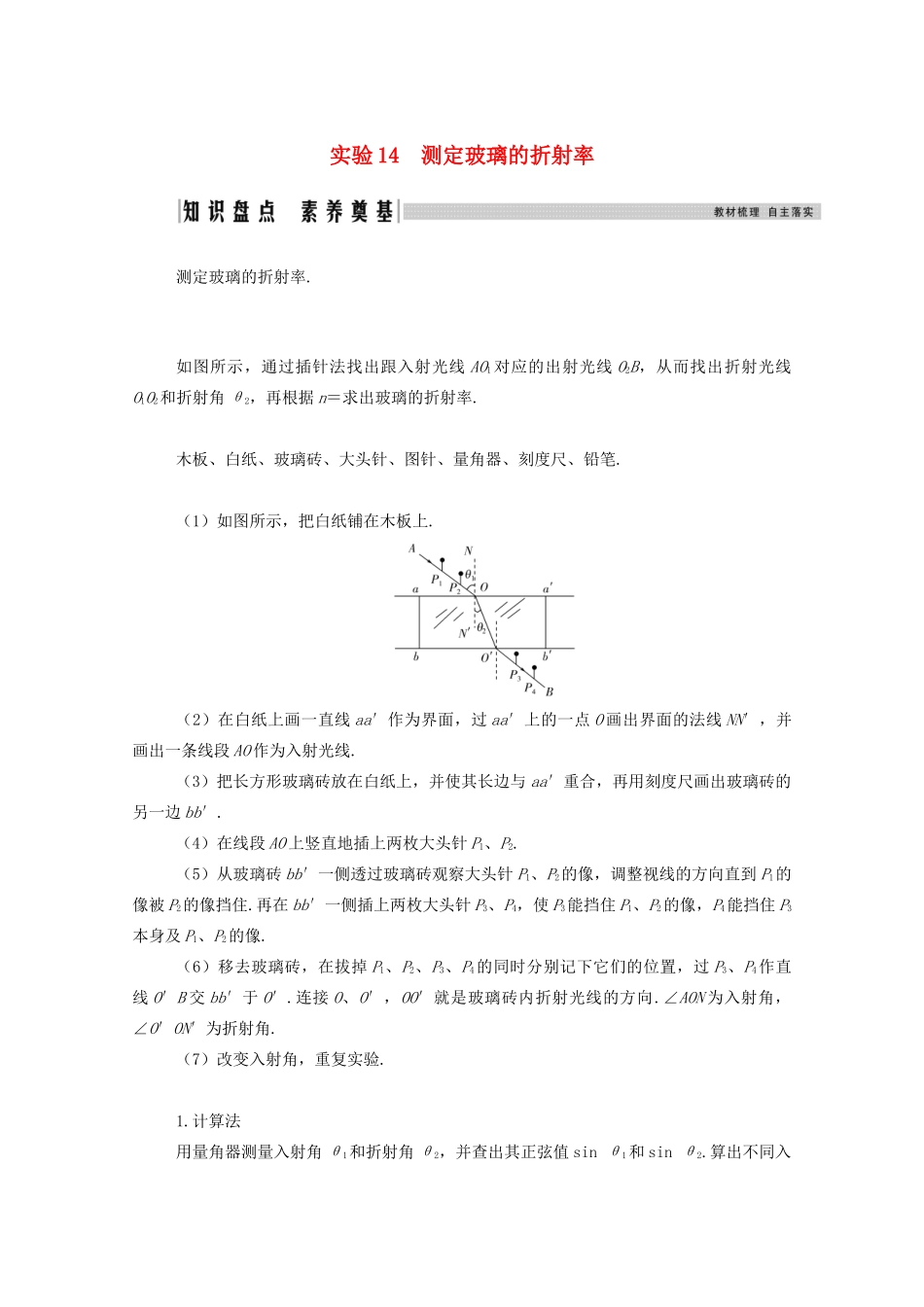

实验 14 测定玻璃的折射率测定玻璃的折射率.如图所示，通过插针法找出跟入射光线 AO1 对应的出射光线 O2B，从而找出折射光线O1O2和折射角 θ2，再根据 n＝求出玻璃的折射率.木板、白纸、玻璃砖、大头针、图针、量角器、刻度尺、铅笔.（1）如图所示，把白纸铺在木板上.（2）在白纸上画一直线 aa′作为界面，过 aa′上的一点 O 画出界面的法线 NN′，并画出一条线段 AO 作为入射光线.（3）把长方形玻璃砖放在白纸上，并使其长边与 aa′重合，再用刻度尺画出玻璃砖的另一边 bb′.（4）在线段 AO 上竖直地插上两枚大头针 P1、P2.（5）从玻璃砖 bb′一侧透过玻璃砖观察大头针 P1、P2的像，调整视线的方向直到 P1的像被 P2的像挡住.再在 bb′一侧插上两枚大头针 P3、P4，使 P3能挡住 P1、P2的像，P4能挡住 P3本身及 P1、P2的像.（6）移去玻璃砖，在拔掉 P1、P2、P3、P4的同时分别记下它们的位置，过 P3、P4作直线 O′B 交 bb′于 O′.连接 O、O′，OO′就是玻璃砖内折射光线的方向.∠AON 为入射角，∠O′ON′为折射角.（7）改变入射角，重复实验.1.计算法用量角器测量入射角 θ1和折射角 θ2，并查出其正弦值 sin θ1和 sin θ2.算出不同入射角时的，并取平均值.2.作 sin θ1-sin θ2图象改变不同的入射角 θ1，测出不同的折射角 θ2，作 sin θ1sin θ2图象，由 n＝可知图象应为直线，如图所示，其斜率为玻璃的折射率.3.辅助线段法利用刻度尺作辅助线，测出辅助线的长度大小，求玻璃的折射率.如图所示，作辅助线 AB，且垂直于 OB，量出 AB、OA，作辅助线 CD，且垂直于 OD，量出 CD、OC，则 sin θ1＝，sin θ2＝，即可求出 n＝＝.4.单位圆法以入射点 O 为圆心，以适当长度为半径画圆，交入射光线 OA 于 E 点，交折射光线 OO′于 E′点，过 E 作 NN′的垂线 EH，过 E′作 NN′的垂线 E′H′.如图所示，sin θ1＝，sin θ2＝，OE＝OE′，则 n＝＝.只要用刻度尺量出 EH、E′H′的长度就可以求出 n.（1）入射光线、出射光线确定的准确性造成误差，故在入射侧和出射侧所插两枚大头针的间距应大一些.（2）入射角和折射角的测量造成误差.入射角应适当大一些，可以减小测量的相对误差.（1）实验时，应尽可能将大头针竖直插在纸上，且 P1和 P2之间、P3和 P4之间、P2与 O之间、P3与 O′之间距离要稍大一些.（2）入射角 θ1不宜太大（接近 90°），也不宜太小（接近 0...
