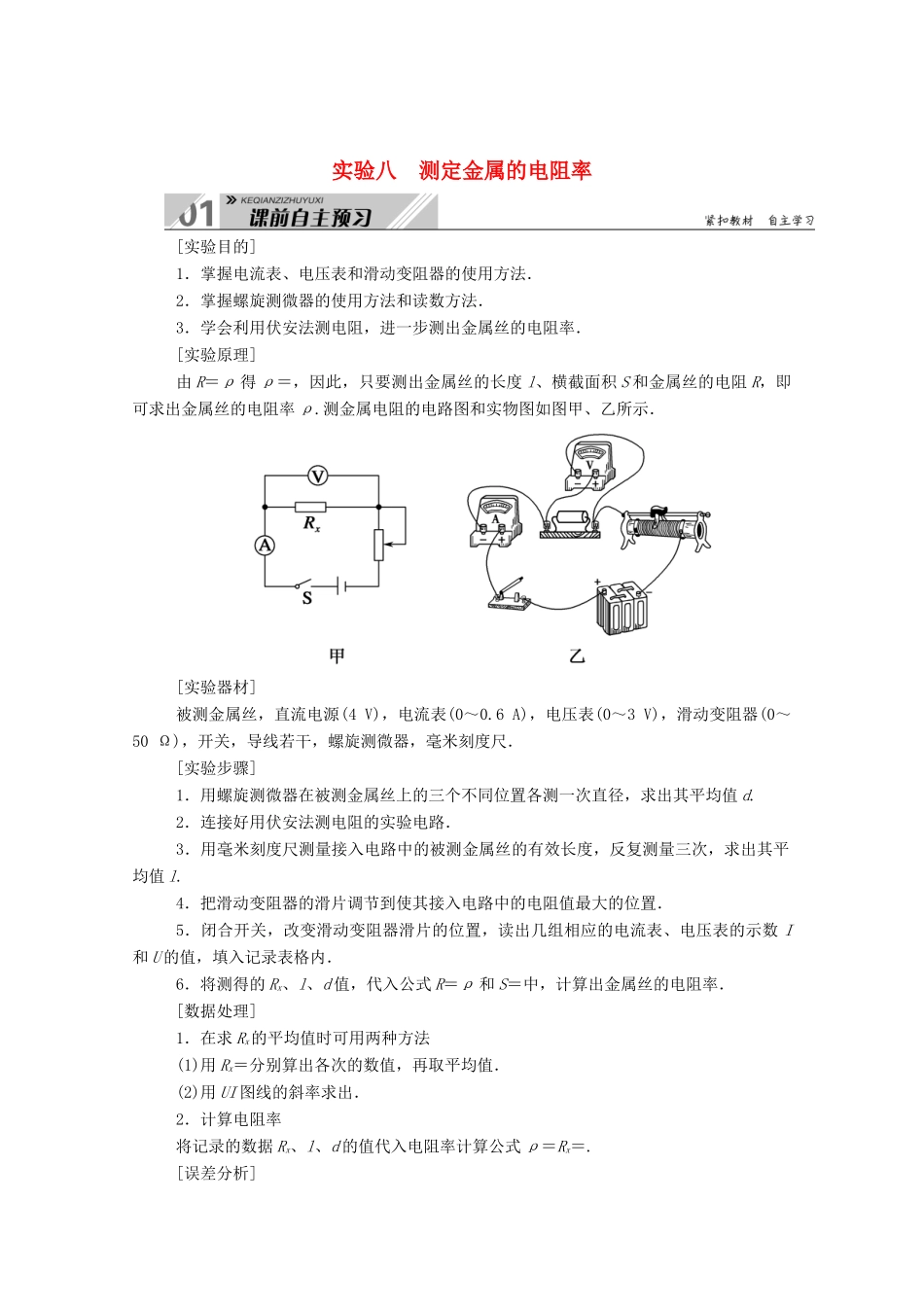

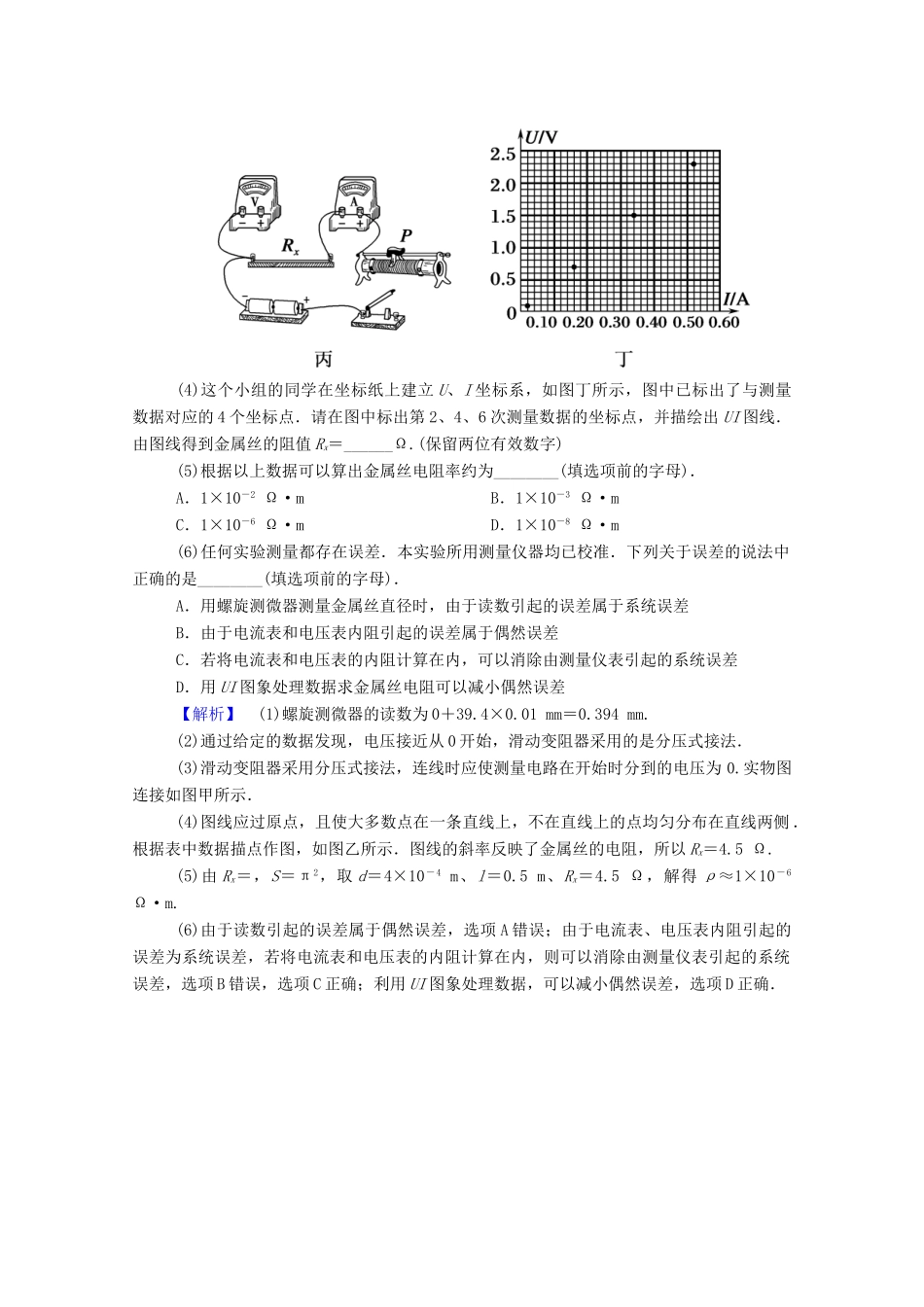

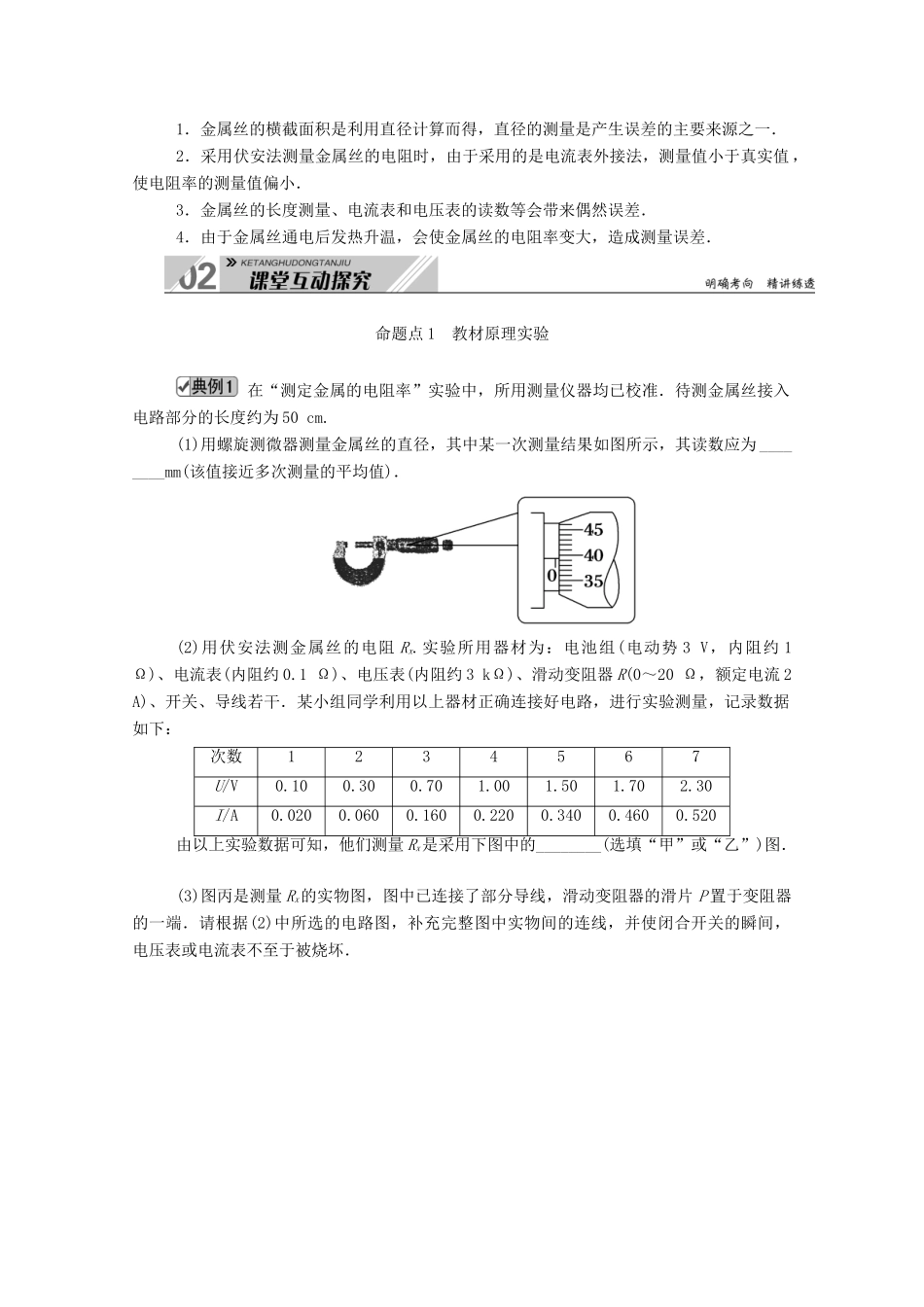

实验八 测定金属的电阻率 [实验目的]1．掌握电流表、电压表和滑动变阻器的使用方法．2．掌握螺旋测微器的使用方法和读数方法．3．学会利用伏安法测电阻，进一步测出金属丝的电阻率．[实验原理]由 R＝ρ 得 ρ＝，因此，只要测出金属丝的长度 l、横截面积 S 和金属丝的电阻 R，即可求出金属丝的电阻率 ρ.测金属电阻的电路图和实物图如图甲、乙所示．[实验器材]被测金属丝，直流电源(4 V)，电流表(0～0.6 A)，电压表(0～3 V)，滑动变阻器(0～50 Ω)，开关，导线若干，螺旋测微器，毫米刻度尺．[实验步骤]1．用螺旋测微器在被测金属丝上的三个不同位置各测一次直径，求出其平均值 d.2．连接好用伏安法测电阻的实验电路．3．用毫米刻度尺测量接入电路中的被测金属丝的有效长度，反复测量三次，求出其平均值 l.4．把滑动变阻器的滑片调节到使其接入电路中的电阻值最大的位置．5．闭合开关，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数 I和 U 的值，填入记录表格内．6．将测得的 Rx、l、d 值，代入公式 R＝ρ 和 S＝中，计算出金属丝的电阻率．[数据处理]1．在求 Rx的平均值时可用两种方法(1)用 Rx＝分别算出各次的数值，再取平均值．(2)用 UI 图线的斜率求出．2．计算电阻率将记录的数据 Rx、l、d 的值代入电阻率计算公式 ρ＝Rx＝.[误差分析]1．金属丝的横截面积是利用直径计算而得，直径的测量是产生误差的主要来源之一．2．采用伏安法测量金属丝的电阻时，由于采用的是电流表外接法，测量值小于真实值 ，使电阻率的测量值偏小．3．金属丝的长度测量、电流表和电压表的读数等会带来偶然误差．4．由于金属丝通电后发热升温，会使金属丝的电阻率变大，造成测量误差． 命题点 1 教材原理实验 在“测定金属的电阻率”实验中，所用测量仪器均已校准．待测金属丝接入电路部分的长度约为 50 cm.(1)用螺旋测微器测量金属丝的直径，其中某一次测量结果如图所示，其读数应为 ________mm(该值接近多次测量的平均值)．(2)用伏安法测金属丝的电阻 Rx.实验所用器材为：电池组(电动势 3 V，内阻约 1 Ω)、电流表(内阻约 0.1 Ω)、电压表(内阻约 3 kΩ)、滑动变阻器 R(0～20 Ω，额定电流 2 A)、开关、导线若干．某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：次数1234567U/V0.100.300.701.001.501.702.30I/A0.0200.0600.1600.2200.3400.4600.520由以上实验数据可知，...
