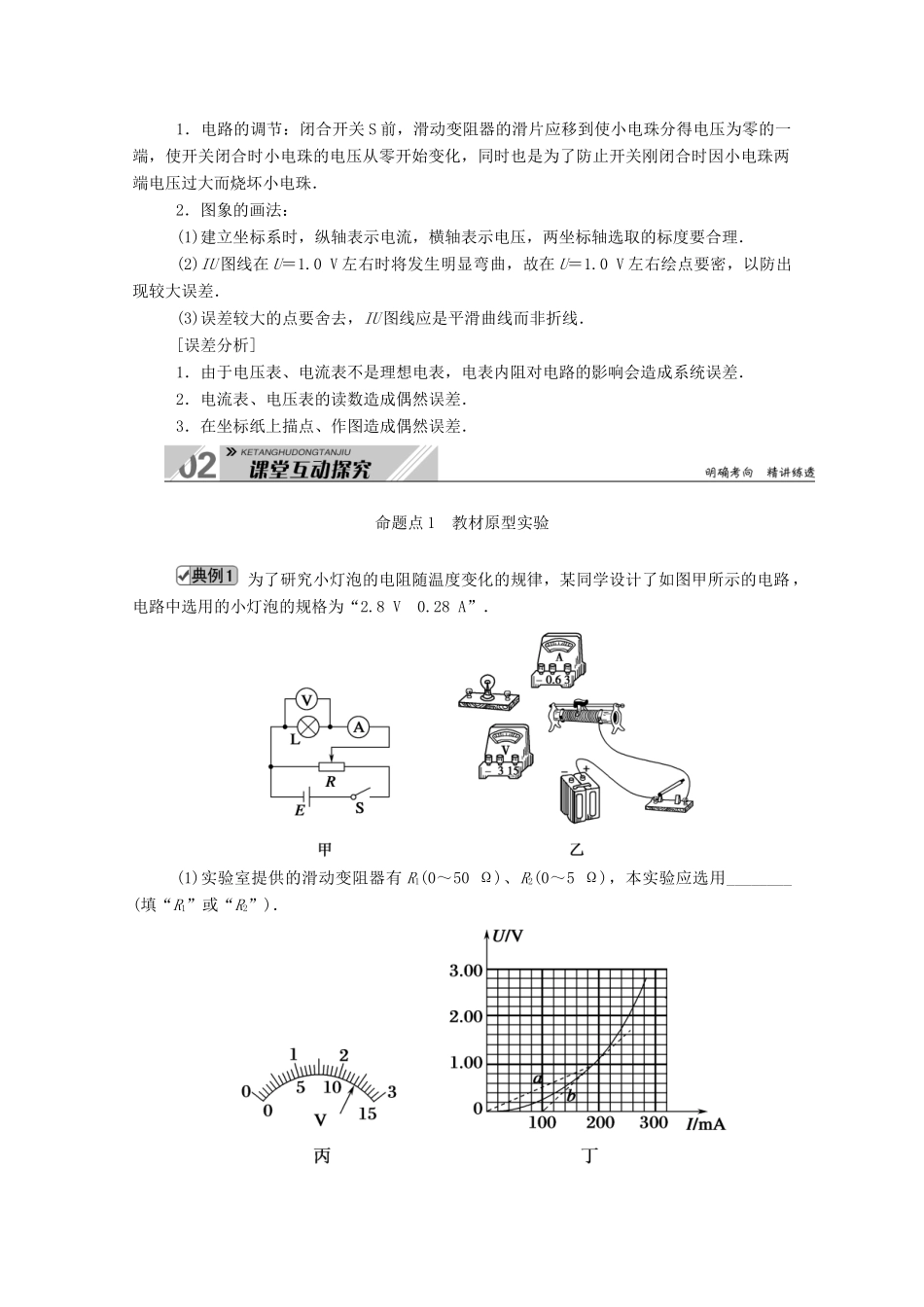

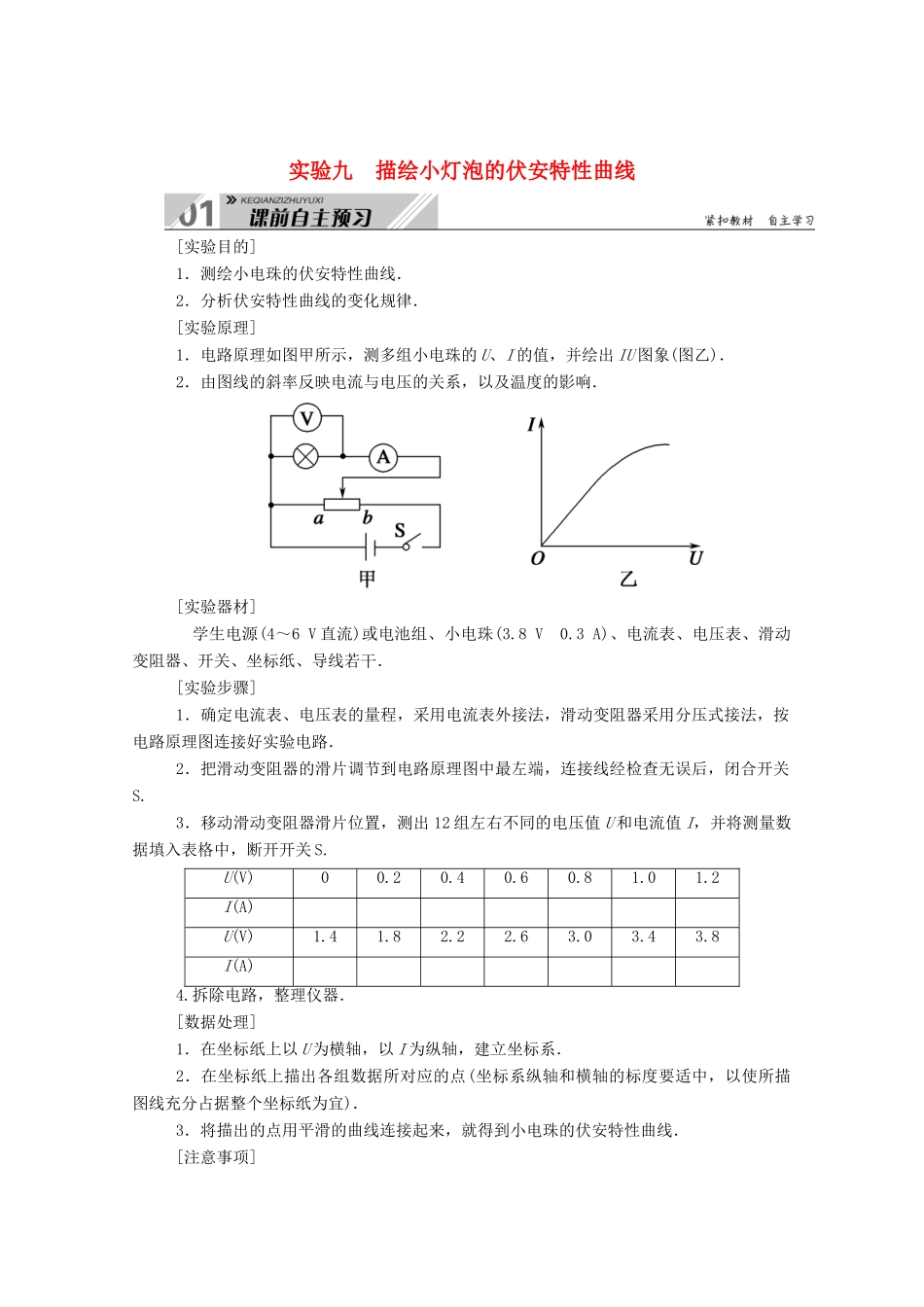

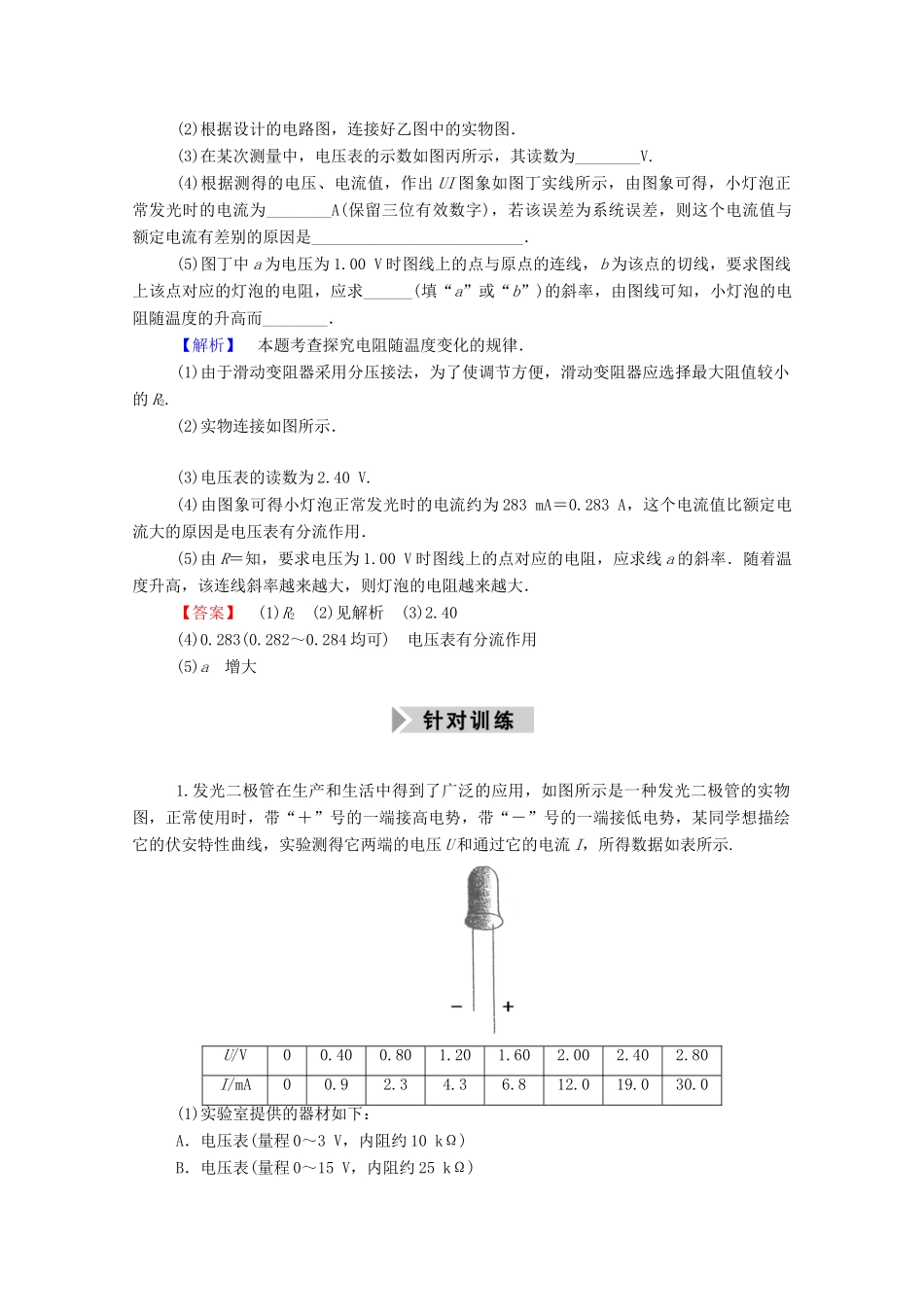

实验九 描绘小灯泡的伏安特性曲线 [实验目的]1．测绘小电珠的伏安特性曲线．2．分析伏安特性曲线的变化规律．[实验原理]1．电路原理如图甲所示，测多组小电珠的 U、I 的值，并绘出 IU 图象(图乙)．2．由图线的斜率反映电流与电压的关系，以及温度的影响．[实验器材] 学生电源(4～6 V 直流)或电池组、小电珠(3.8 V 0.3 A)、电流表、电压表、滑动变阻器、开关、坐标纸、导线若干．[实验步骤]1．确定电流表、电压表的量程，采用电流表外接法，滑动变阻器采用分压式接法，按电路原理图连接好实验电路．2．把滑动变阻器的滑片调节到电路原理图中最左端，连接线经检查无误后，闭合开关S.3．移动滑动变阻器滑片位置，测出 12 组左右不同的电压值 U 和电流值 I，并将测量数据填入表格中，断开开关 S.U(V)00.20.40.60.81.01.2I(A)U(V)1.41.82.22.63.03.43.8I(A)4.拆除电路，整理仪器．[数据处理]1．在坐标纸上以 U 为横轴，以 I 为纵轴，建立坐标系．2．在坐标纸上描出各组数据所对应的点(坐标系纵轴和横轴的标度要适中，以使所描图线充分占据整个坐标纸为宜)．3．将描出的点用平滑的曲线连接起来，就得到小电珠的伏安特性曲线．[注意事项]1．电路的调节：闭合开关 S 前，滑动变阻器的滑片应移到使小电珠分得电压为零的一端，使开关闭合时小电珠的电压从零开始变化，同时也是为了防止开关刚闭合时因小电珠两端电压过大而烧坏小电珠．2．图象的画法：(1)建立坐标系时，纵轴表示电流，横轴表示电压，两坐标轴选取的标度要合理．(2)IU 图线在 U＝1.0 V 左右时将发生明显弯曲，故在 U＝1.0 V 左右绘点要密，以防出现较大误差．(3)误差较大的点要舍去，IU 图线应是平滑曲线而非折线．[误差分析]1．由于电压表、电流表不是理想电表，电表内阻对电路的影响会造成系统误差．2．电流表、电压表的读数造成偶然误差．3．在坐标纸上描点、作图造成偶然误差． 命题点 1 教材原型实验 为了研究小灯泡的电阻随温度变化的规律，某同学设计了如图甲所示的电路 ，电路中选用的小灯泡的规格为“2.8 V 0.28 A”．(1)实验室提供的滑动变阻器有 R1(0～50 Ω)、R2(0～5 Ω)，本实验应选用________(填“R1”或“R2”)．(2)根据设计的电路图，连接好乙图中的实物图．(3)在某次测量中，电压表的示数如图丙所示，其读数为________V.(4)根据测得的电压、电流值，作出 UI 图象如图丁实线所示，由图象可得，小灯泡正常发光时的电流为________...
