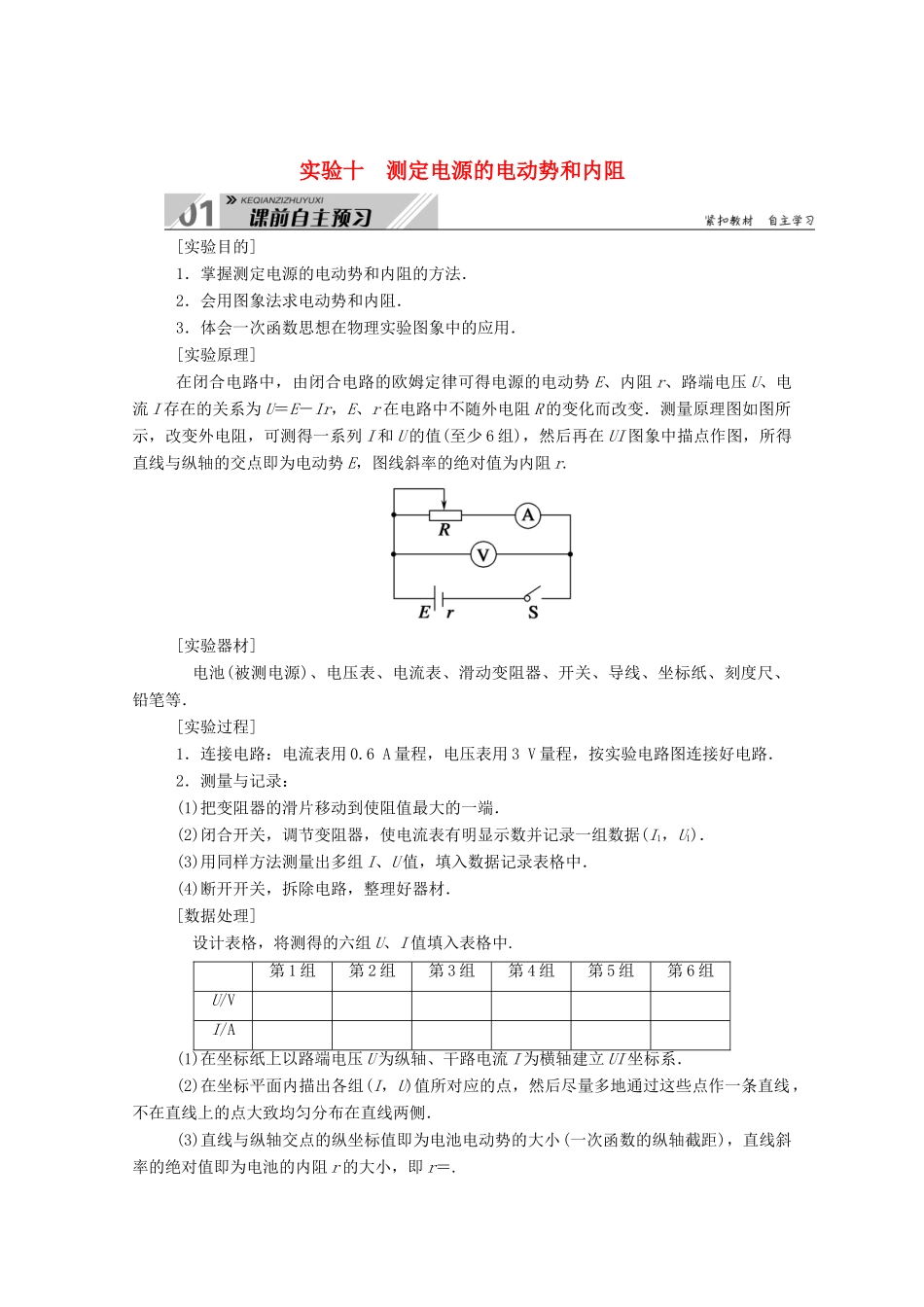

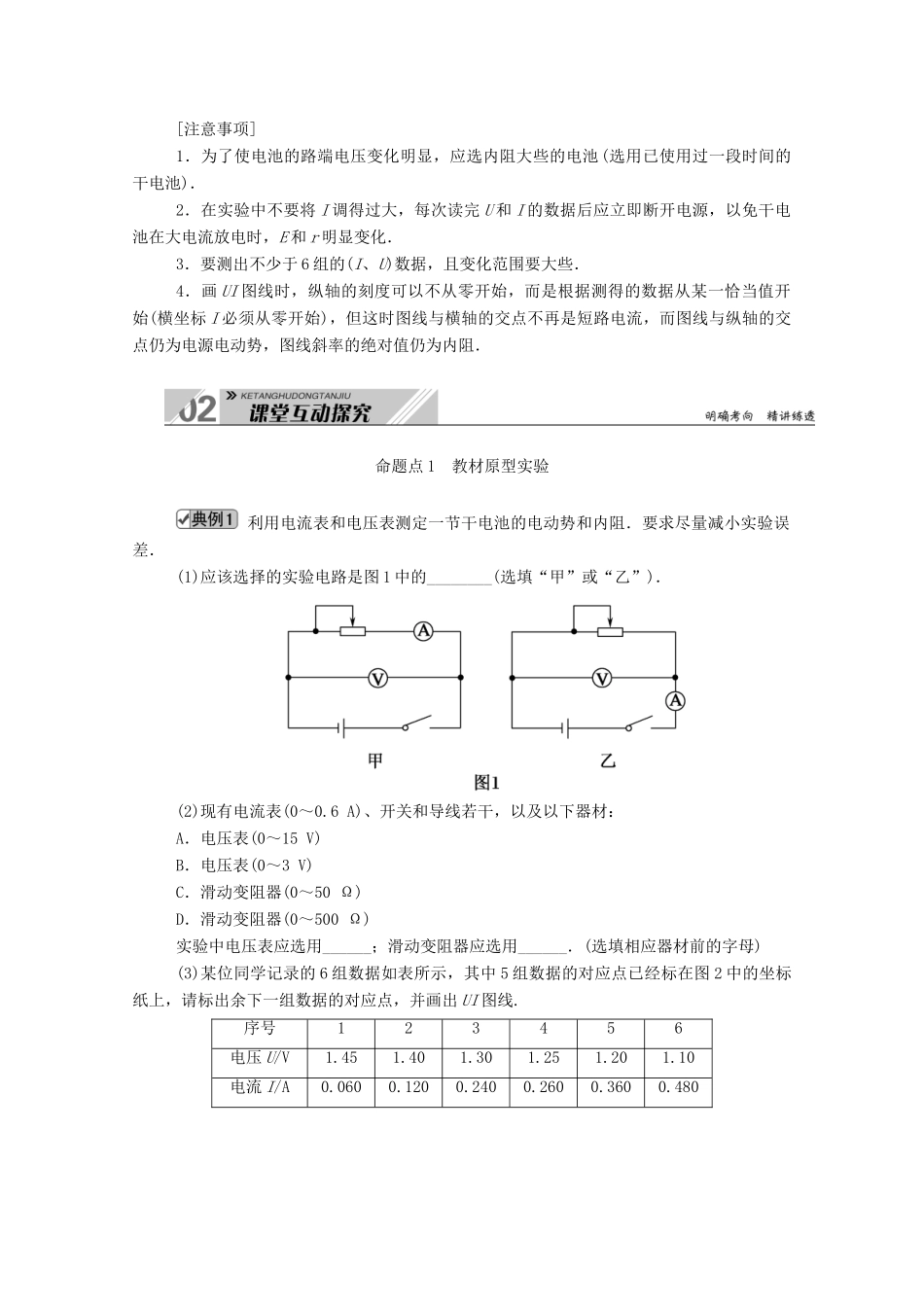

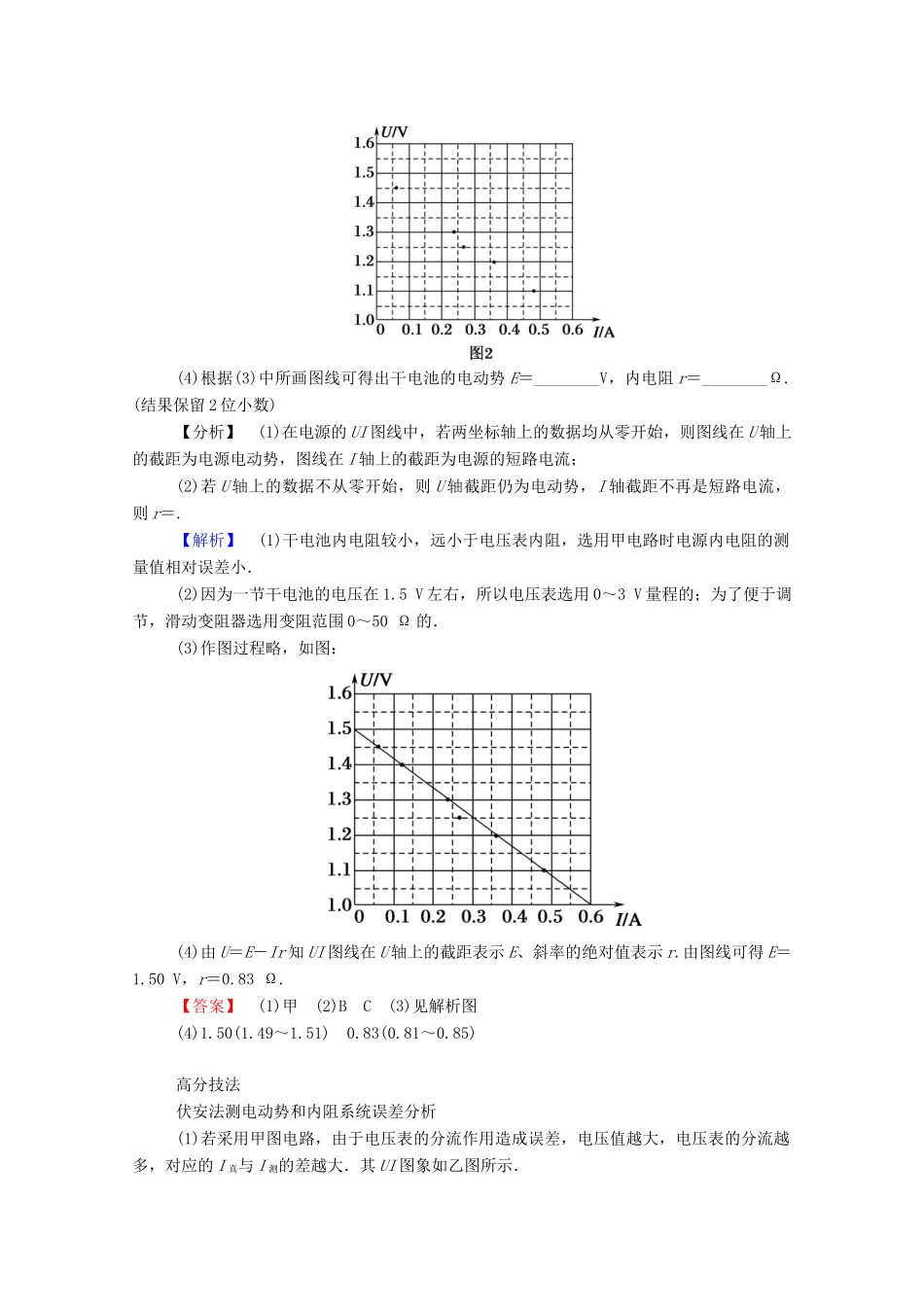

实验十 测定电源的电动势和内阻 [实验目的]1．掌握测定电源的电动势和内阻的方法．2．会用图象法求电动势和内阻．3．体会一次函数思想在物理实验图象中的应用．[实验原理]在闭合电路中，由闭合电路的欧姆定律可得电源的电动势 E、内阻 r、路端电压 U、电流 I 存在的关系为 U＝E－Ir，E、r 在电路中不随外电阻 R 的变化而改变．测量原理图如图所示，改变外电阻，可测得一系列 I 和 U 的值(至少 6 组)，然后再在 UI 图象中描点作图，所得直线与纵轴的交点即为电动势 E，图线斜率的绝对值为内阻 r.[实验器材] 电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸、刻度尺、铅笔等．[实验过程]1．连接电路：电流表用 0.6 A 量程，电压表用 3 V 量程，按实验电路图连接好电路．2．测量与记录：(1)把变阻器的滑片移动到使阻值最大的一端．(2)闭合开关，调节变阻器，使电流表有明显示数并记录一组数据(I1，U1)．(3)用同样方法测量出多组 I、U 值，填入数据记录表格中．(4)断开开关，拆除电路，整理好器材．[数据处理] 设计表格，将测得的六组 U、I 值填入表格中.第 1 组第 2 组第 3 组第 4 组第 5 组第 6 组U/VI/A(1)在坐标纸上以路端电压 U 为纵轴、干路电流 I 为横轴建立 UI 坐标系．(2)在坐标平面内描出各组(I，U)值所对应的点，然后尽量多地通过这些点作一条直线，不在直线上的点大致均匀分布在直线两侧．(3)直线与纵轴交点的纵坐标值即为电池电动势的大小(一次函数的纵轴截距)，直线斜率的绝对值即为电池的内阻 r 的大小，即 r＝.[注意事项]1．为了使电池的路端电压变化明显，应选内阻大些的电池(选用已使用过一段时间的干电池)．2．在实验中不要将 I 调得过大，每次读完 U 和 I 的数据后应立即断开电源，以免干电池在大电流放电时，E 和 r 明显变化．3．要测出不少于 6 组的(I、U)数据，且变化范围要大些．4．画 UI 图线时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当值开始(横坐标 I 必须从零开始)，但这时图线与横轴的交点不再是短路电流，而图线与纵轴的交点仍为电源电动势，图线斜率的绝对值仍为内阻． 命题点 1 教材原型实验 利用电流表和电压表测定一节干电池的电动势和内阻．要求尽量减小实验误差．(1)应该选择的实验电路是图 1 中的________(选填“甲”或“乙”)．(2)现有电流表(0～0.6 A)、开关和导线若干，以及以下器材：A．电...
