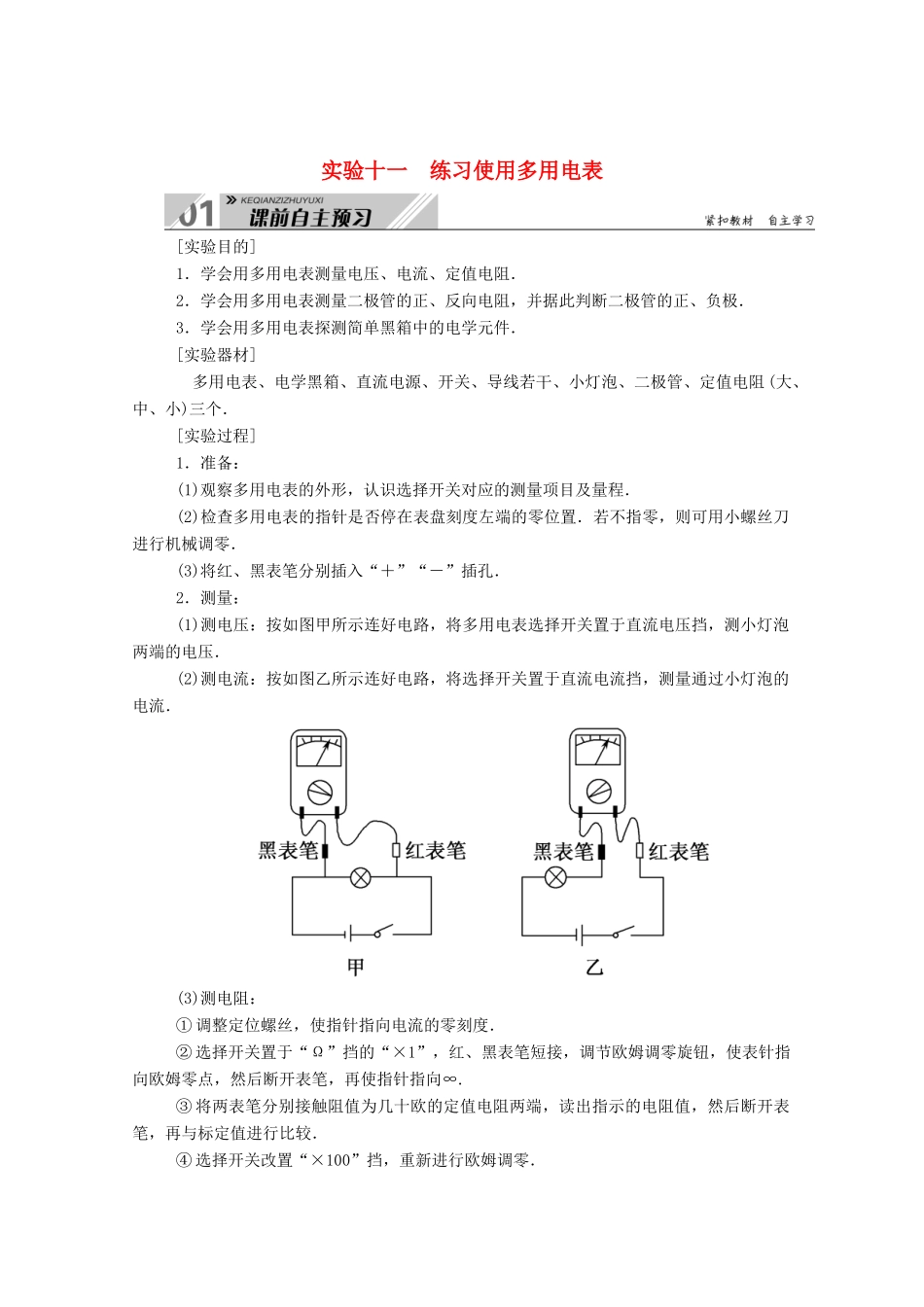

实验十一 练习使用多用电表 [实验目的]1．学会用多用电表测量电压、电流、定值电阻．2．学会用多用电表测量二极管的正、反向电阻，并据此判断二极管的正、负极．3．学会用多用电表探测简单黑箱中的电学元件．[实验器材] 多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻 (大、中、小)三个．[实验过程]1．准备：(1)观察多用电表的外形，认识选择开关对应的测量项目及量程．(2)检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．(3)将红、黑表笔分别插入“＋”“－”插孔．2．测量：(1)测电压：按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．(2)测电流：按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．(3)测电阻：① 调整定位螺丝，使指针指向电流的零刻度．② 选择开关置于“Ω”挡的“×1”，红、黑表笔短接，调节欧姆调零旋钮，使表针指向欧姆零点，然后断开表笔，再使指针指向∞.③ 将两表笔分别接触阻值为几十欧的定值电阻两端，读出指示的电阻值，然后断开表笔，再与标定值进行比较．④ 选择开关改置“×100”挡，重新进行欧姆调零．⑤ 再将两表笔分别接触标定值为几千欧的电阻两端，读出指示的电阻值，然后断开表笔，与标定值进行比较．⑥ 测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．(4)探索黑箱内的电学元件：判断目的应用挡位现象电源电压挡两接线柱正、反接时均无示数说明无电源电阻欧姆挡两接线柱正、反接时示数相同二极管欧姆挡正接时示数很小，反接时示数很大[数据处理]1．测电阻时，电阻值等于指针的示数与倍率的乘积．指针示数的读数一般读两位有效数字．2．测电压和电流时，如果所读表盘的最小刻度为 1、0.1、0.01 等，读数时应读到最小刻度的下一位；若表盘的最小刻度为 0.2、0.02、0.5、0.05 等，读数时只读到与最小刻度位数相同即可．[误差分析]1．系统误差：(1)电池用旧后，电动势会减小，致使电阻测量值偏大，要及时更换新电池．(2)测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值．2．偶然误差：(1)欧姆表的表盘刻度不均匀，估读时易带来误差，要注意其左密右疏特点．(2)读数时易形成偶然误差，要垂直表盘正对指针读数．(3)由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针指中值附近．[注意事项]1．表内...
