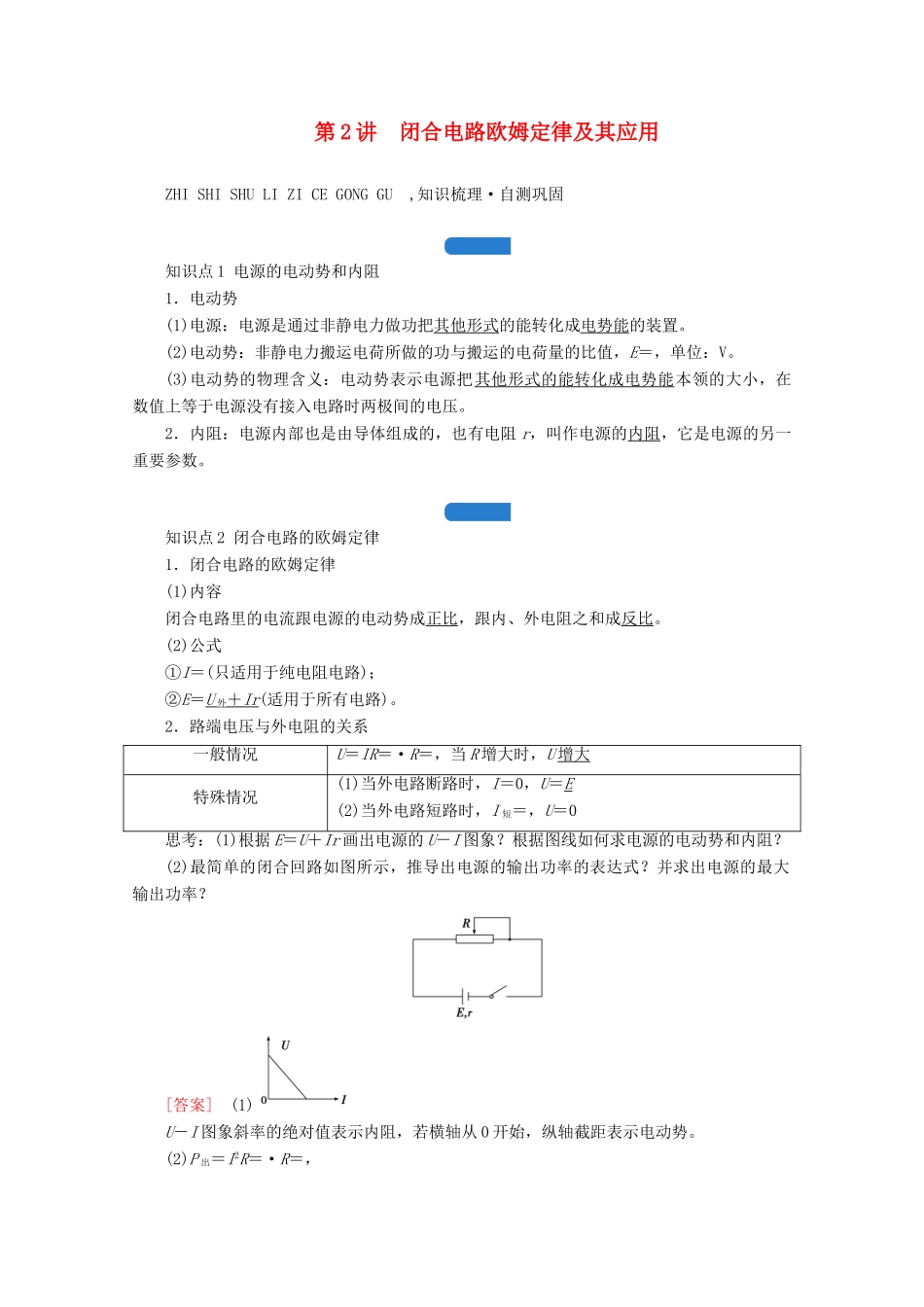

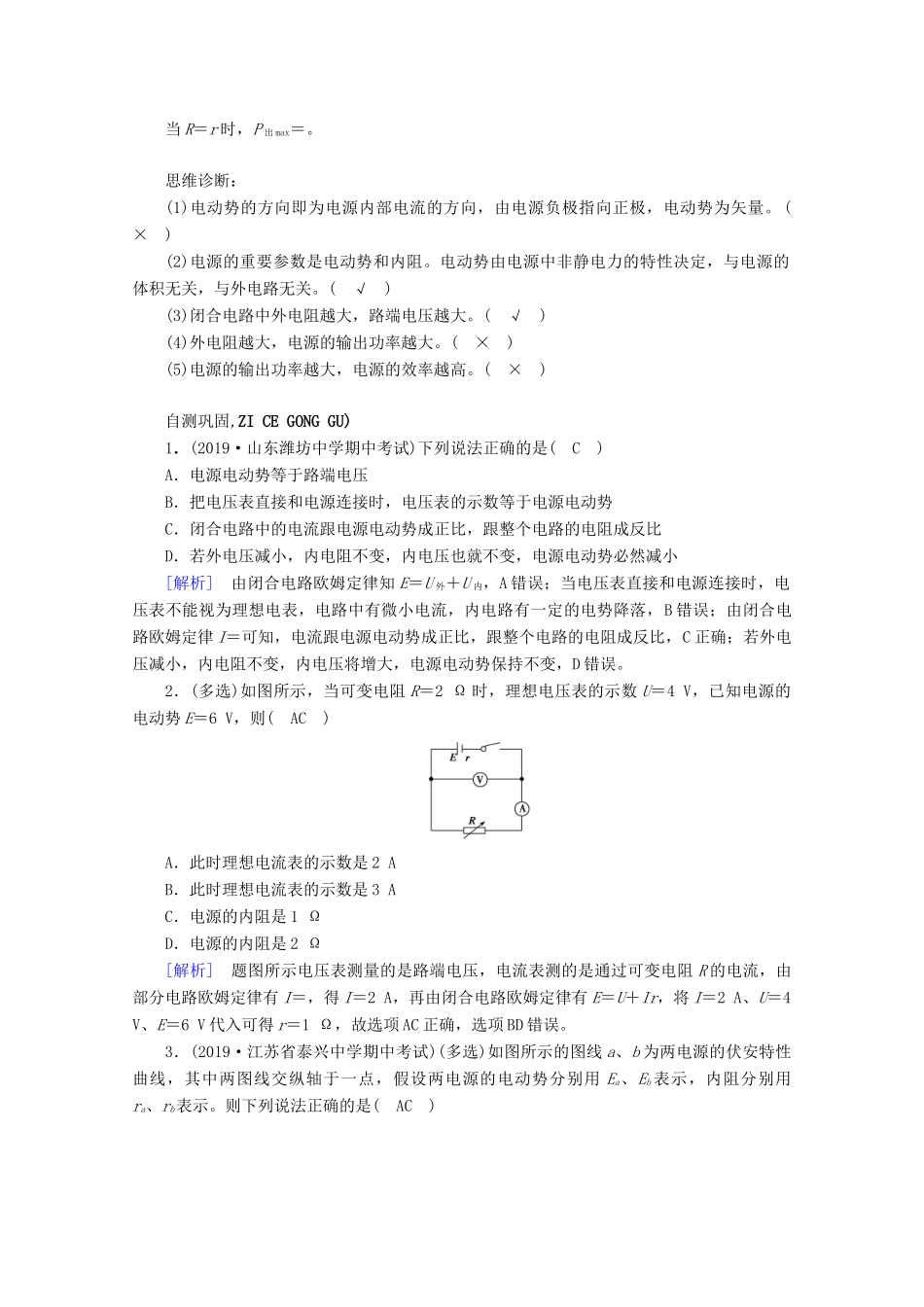

第 2 讲 闭合电路欧姆定律及其应用ZHI SHI SHU LI ZI CE GONG GU ,知识梳理·自测巩固 知识点 1 电源的电动势和内阻1．电动势(1)电源：电源是通过非静电力做功把其他形式的能转化成电势能的装置。(2)电动势：非静电力搬运电荷所做的功与搬运的电荷量的比值，E＝，单位：V。(3)电动势的物理含义：电动势表示电源把其他形式的能转化成电势能本领的大小，在数值上等于电源没有接入电路时两极间的电压。2．内阻：电源内部也是由导体组成的，也有电阻 r，叫作电源的内阻，它是电源的另一重要参数。知识点 2 闭合电路的欧姆定律1．闭合电路的欧姆定律(1)内容闭合电路里的电流跟电源的电动势成正比，跟内、外电阻之和成反比。(2)公式①I＝(只适用于纯电阻电路)；②E＝U 外＋ Ir (适用于所有电路)。2．路端电压与外电阻的关系一般情况U＝IR＝·R＝，当 R 增大时，U 增大特殊情况(1)当外电路断路时，I＝0，U＝E(2)当外电路短路时，I 短＝，U＝0思考：(1)根据 E＝U＋Ir 画出电源的 U－I 图象？根据图线如何求电源的电动势和内阻？(2)最简单的闭合回路如图所示，推导出电源的输出功率的表达式？并求出电源的最大输出功率？[答案] (1)U－I 图象斜率的绝对值表示内阻，若横轴从 0 开始，纵轴截距表示电动势。(2)P 出＝I2R＝·R＝，当 R＝r 时，P 出 max＝。思维诊断：(1)电动势的方向即为电源内部电流的方向，由电源负极指向正极，电动势为矢量。 ( × )(2)电源的重要参数是电动势和内阻。电动势由电源中非静电力的特性决定，与电源的体积无关，与外电路无关。( √ )(3)闭合电路中外电阻越大，路端电压越大。( √ )(4)外电阻越大，电源的输出功率越大。( × )(5)电源的输出功率越大，电源的效率越高。( × )自测巩固,ZI CE GONG GU) 1．(2019·山东潍坊中学期中考试)下列说法正确的是( C )A．电源电动势等于路端电压B．把电压表直接和电源连接时，电压表的示数等于电源电动势C．闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比D．若外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小[解析] 由闭合电路欧姆定律知 E＝U 外＋U 内，A 错误；当电压表直接和电源连接时，电压表不能视为理想电表，电路中有微小电流，内电路有一定的电势降落，B 错误；由闭合电路欧姆定律 I＝可知，电流跟电源电动势成正比，跟整个电路的电阻成反比，C 正确；若外电压减小，内电阻不变，内电压...
